Hyundai Kona: Процедуры ремонта внутренней отделки / отделки центральной стойки

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Кузов (внутри и снаружи) / Внутренняя отделка / Процедуры ремонта обшивки центральной стойки

Замена
[Нижняя отделка центральной стойки]
•
Наденьте перчатки, чтобы не поранить руки.
•
При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте пластиковую панель. инструмент для удаления, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Аккуратно снимите боковой уплотнитель передней двери.
2.
Аккуратно снимите боковой уплотнитель кузова задней двери.
3.
Снять обшивку порога передней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
4.
Снять обшивку порога задней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
5.

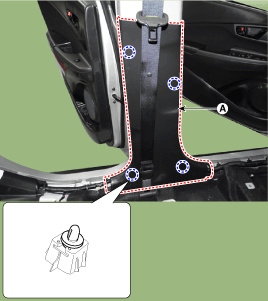

С помощью отвертки или съемника снимите нижнюю облицовку центральной стойки. (А).

6.
Для установки выполните процедуру удаления в обратном порядке.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
[Верхняя отделка центральной стойки]
•
Наденьте перчатки, чтобы не поранить руки.
•
При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте пластиковую панель. инструмент для удаления, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Отделка центральной стойки»)
2.
Ослабив болт крепления, снимите передний нижний ремень безопасности. якорь (А).
Момент затяжки :
39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт-фут)

•
При установке коннектора обязательно вставьте его к преднатяжителю якоря до тех пор, пока не будет слышен щелчок а затем проверьте его на предмет надежной установки, потянув это.
3.

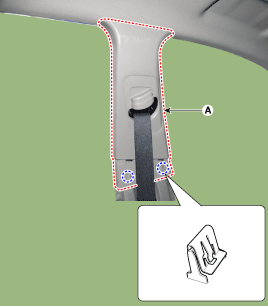

Ослабив болт крепления, снимите верхнюю облицовку центральной стойки. (А).

4.
Для установки выполните процедуру удаления в обратном порядке.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
Компоненты отделки центральной стойки и расположение компонентов
Расположение компонента 1. Нижняя обшивка центральной стойки 2. Верхняя обшивка центральной стойки ...

Задняя поперечная обшивка Компоненты и расположение компонентов
Расположение компонента 1. Задняя поперечная обшивка ...
