Описание
Система HUD отображает различную информацию о комбайнере, что сводит к минимуму движения глаз водителя для повышения безопасности и удобства.

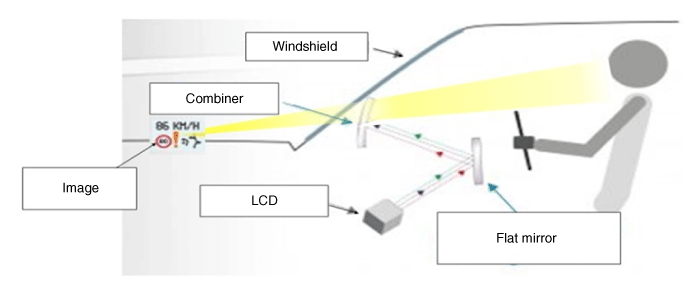

Проекционный дисплей отображает изображения TFT LCD на плоское зеркало и объединитель. затем отображает их на расстоянии 2,0 м от глаз водителя.

Информация предоставлена ​​HUD;
(1) Скорость автомобиля
Интегрированная (DIS) информация TBT (Turn by Turn) навигационная информация, дорожные знаки
Сигнальная лампа безопасности: SCC, LKA, предупреждение о слепых зонах
(2) Интегрированная (DIS) информация Навигационная информация TBT (Turn by Turn), дорожные знаки
(3) Сигнальная лампа безопасности: SCC, LKA, предупреждение о слепых зонах

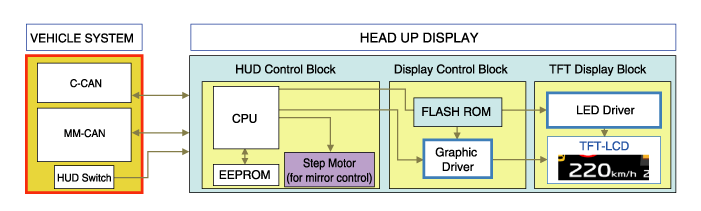

Блок-схема

Компоненты
1.
Проекционный дисплей: информация о системе автомобиля выводится на комбайн по шине CAN.

2.
HUD ВКЛ/ВЫКЛ
Используйте переключатель на приборной панели, чтобы включать и выключать HUD.

3.
Датчик освещенности

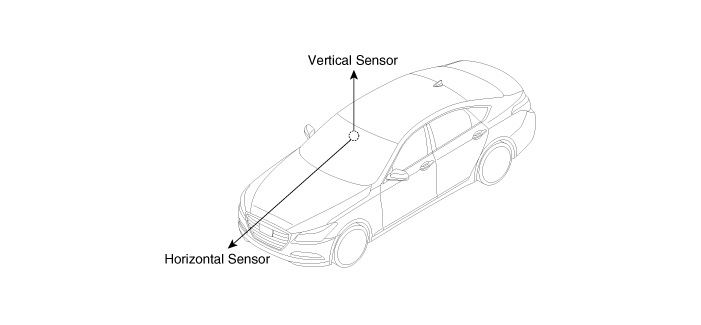

Датчик внешней освещенности: двунаправленный (горизонтальный, вертикальный) измерительный применяется датчик, а яркость HUD регулируется горизонтальной измерения.
Применен двунаправленный датчик внешней освещенности

Если измерение датчика внешней освещенности не распознается, HUD не работает. Убедитесь, что датчик должен работать до проверки HUD.
Обратите внимание, что нанесение тонировочной пленки на HUD специализировано. лобовое стекло может снизить качество видеоизображения.
Ношение поляризованных солнцезащитных очков может привести к искажению или затемненное изображение.
Компоненты и расположение компонентов
Расположение компонентов 1. Проекционный дисплей (HUD) 2. Датчик освещенности 3. Кластер 4. Переключатель реостата 5. Переключатель отображения на лобовом стекле ...

Компоненты проекционного дисплея и их расположение
Компонент ...
