Электрическая система кузова

Процедуры ремонта проекционного дисплея

11шагов
~66мин
3/5сложность
Выполнено 0 из 11

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  2. Снимите комбинацию приборов. (См. Индикаторы и датчики - «Приборная панель»)
  3. Снимите лицевую панель проекционного дисплея (A) после ослабления винта.
  4. Снимите проекционный дисплей (C) после отсоединения разъема. (А) и снимите монтажный кронштейн (В).

Монтаж

  1. Установите проекционный дисплей.
  2. Установите кронштейн проекционного дисплея и комбинацию приборов.
  3. Установите рамку проекционного дисплея.
  4. Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Если часть изображения на проекционном дисплее искажена или не попадает в поле зрения уровне с водителем можно использовать глобальную диагностическую систему (GDS) для переноса вне калибровки.
  1. В случае необходимости калибровки
    • При замене проекционного дисплея.
    • В случае искажения кадра после замены лобового стекла (двойное зрение устраняется после внутренней установки пленки на стекло).
    • Когда основная аварийная панель, установленная на HUD, удалена / установлена или заменены.
    • Когда место установки видео проекционного дисплея блок находится не на уровне глаз водителя, а фокус смещен непоследовательный.
  2. элементы калибровки
    Нет Функции калибровки видеоряда Калибровочные случаи

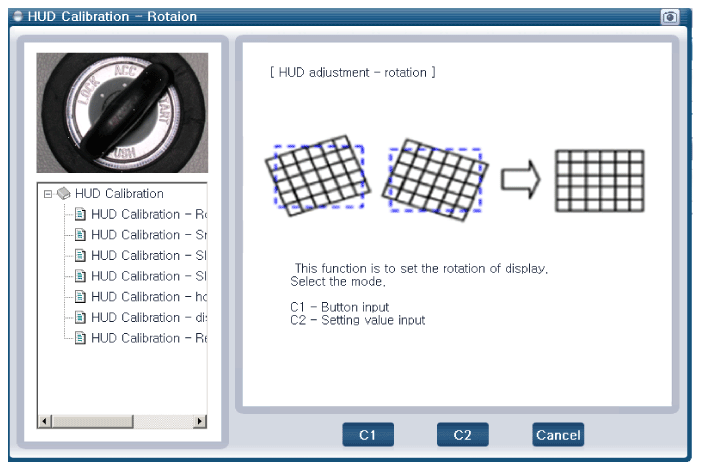

    1 Вращение: Калибровка по полукругу/по часовой стрелке на базе центра
    2 Улыбка: Калибровка по вертикали по центру
    3 Наклонный (вверх/вниз): Калибровка в соответствии с направлением вверх/вниз. наклонный
    4 Наклонный (влево/вправо): калибровка влево/вправо. наклонный
    5 Параллельная компенсация
    6 Перемещение метки вверх/вниз: Компенсация в соответствии с до высоты глаз
    7 Инициализация: Изменено на состояние до компенсации видео.

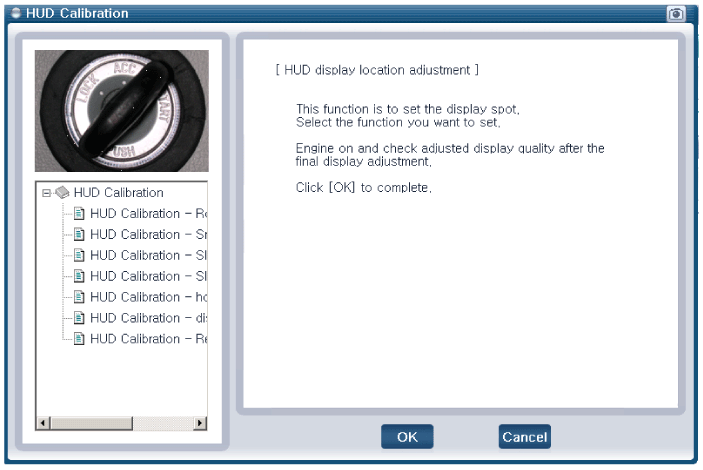

  3. Процесс калибровки
    1. Установите автомобиль на ровной поверхности для точной регулировки.
    2. Убедитесь, что на лобовом стекле нет посторонних предметов.
    3. Специалист по обслуживанию подключит глобальную диагностику. Система к транспортному средству и выберите тип транспортного средства и систему HUD дополнительные функции.

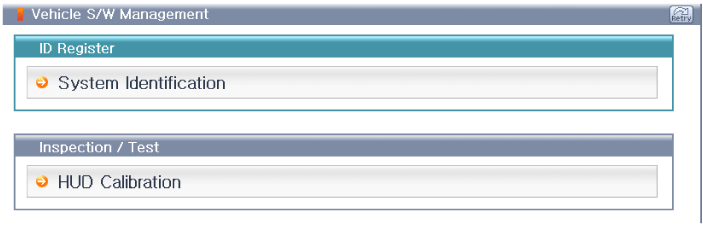

    4. В дополнительных функциях выберите «Калибровка HUD».
    5. Перед «калибровкой» выполните «Калибровка HUD - инициализация».
    6. Выберите необходимые пункты калибровки и выполните 'HUD калибровка».
    7. Когда калибровка завершена, запустите двигатель, затем выключите его. и убедитесь, что калибровка отснятого материала завершена.
