Процедуры ремонта напольной консоли в сборе

Замена

1. 1
   Снимите ручку переключения передач и пыльники (A), повернув ручку против часовой стрелки. направление.





2. 2
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



3. 3
   Отсоедините разъем (А).



4. 4
   С помощью съемника снимите верхнюю переднюю накладку консоли (А).



5. 5
   Ослабив крепежные винты, снимите узел поддона напольной консоли. (А).



6. 6
   Отсоедините разъем (А).



7. 7
   С помощью отвертки или съемника снимите кожух стояночного тормоза (А).



8. 8
   Снимите накладку ящика для хранения (A).



9. 9

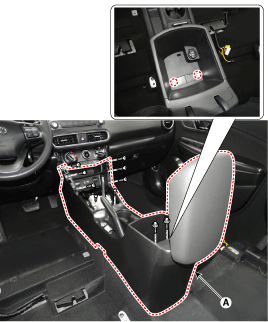

   Ослабив крепежные винты и болты, снимите заднюю часть консоли полная сборка (А).



10. 10
    Ослабив крепежные зажимы, снимите боковую крышку напольной консоли. (А).



11. 11
    Для установки выполните процедуру удаления в обратном порядке.

1. 1
   Чтобы снять ручку переключения передач и пыльники (А), потяните их вверх.





2. 2
   С помощью отвертки или съемника снимите верхнюю крышку напольной консоли. (А).



3. 3
   Отсоедините разъемы (А) от верхней крышки напольной консоли.



4. 4
   С помощью съемника снимите верхнюю переднюю накладку консоли (А).



5. 5
   Ослабив крепежные винты, снимите узел поддона напольной консоли. (А).



6. 6
   Отсоедините разъем (А).



7. 7
   С помощью отвертки или съемника снимите кожух стояночного тормоза (А).



8. 8
   Снимите накладку ящика для хранения (A).



9. 9

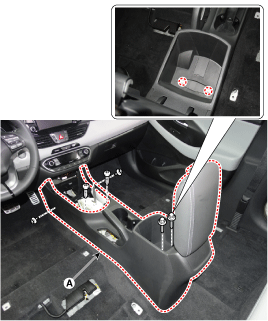

   Ослабив крепежные винты и болты, снимите напольную консоль. сборка (А).



10. 10
    Ослабив крепежные зажимы, снимите боковую крышку напольной консоли. (А).



11. 11
    Для установки выполните процедуру удаления в обратном порядке.
