Процедуры ремонта заднего сиденья в сборе

Замена

1. 1

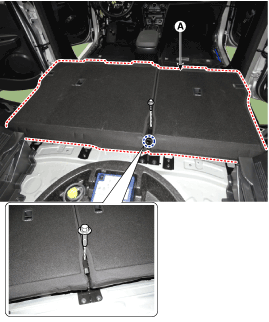

   Снимите панель покрытия багажного отделения (А).



2. 2
   Снимите узел центрального поддона пола багажного отделения (А).



3. 3
   Поднимите спинку заднего сиденья (А), потянув за рычаг для подъема.



4. 4
   Ослабив болты крепления, снимите подушку заднего сиденья в сборе. (А).

   Момент затяжки : 21,6–31 Н·м





5. 5
   Для установки выполните процедуру удаления в обратном порядке.
6. 6
   Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
7. 7
   Снимите центральный ремень безопасности (А), нажав на него шилом.



8. 8
   Поднимите спинку заднего сиденья (А), потянув за рычаг для подъема.



9. 9
   Ослабив болты крепления, снимите спинку заднего сиденья в сборе. (А).

   Момент затяжки : 21,6–31 Н·м



10. 10
    Для установки выполните процедуру удаления в обратном порядке.
