Блок реле (в салоне) Процедуры ремонта

Проверка предохранителей

1. 1
   Убедитесь, что в держателях предохранителей нет люфта и что предохранители удерживаются надежно.
2. 2
   Правильно ли указаны номиналы предохранителей для каждой цепи?
3. 3
   Есть ли перегоревшие предохранители?

Диагностика с помощью ГДС

1. 1
   Электросистема кузова может быть быстро диагностирована неисправными частями с системой диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. 1) Самодиагностика: проверка кода неисправности (DTC) и отображать
   2. 2) Текущие данные: проверка входных/выходных данных системы. состояние
   3. 3) Проверка исполнительного механизма: проверка состояния работы системы.
   4. 4) Дополнительные функции: другое управление, такое как система опция и настройка нулевой точки
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль тестером.
3. 3
   Выберите «Умный соединительный блок (SJB)».
4. 4

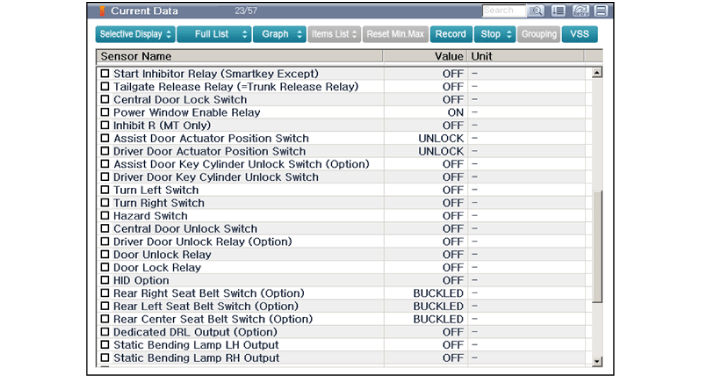

   Выберите меню «Текущие данные» для поиска текущего состояния входные/выходные данные. Входные/выходные данные для датчиков, соответствующих Smart Соединительный блок (SJB) можно проверить.



5. 5

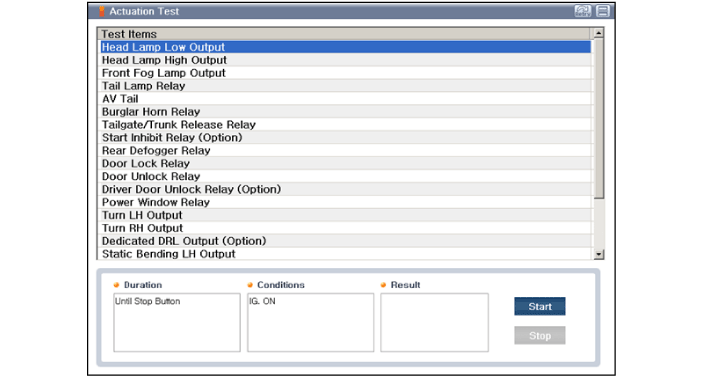

   Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Активный тест».



6. 6

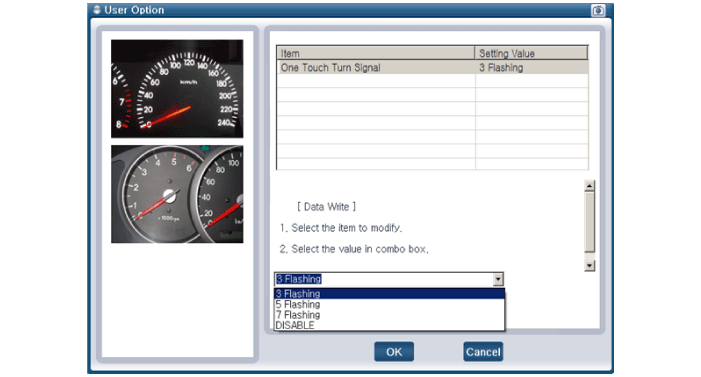

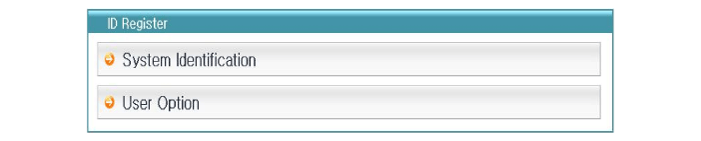

   Если вы хотите изменить параметр пользователя, выберите «Параметры пользователя».





Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Отсоедините разъемы (A) со стороны предохранителей SJB (B).



4. 4
   Снимите SJB после ослабления гаек крепления.



Монтаж

1. 1
   Установите умную распределительную коробку.
2. 2
   Установите нижнюю панель аварийной подушки.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
4. 4
   Убедитесь, что вся система работает нормально.
