Hyundai Palisade: Передний ремень безопасности / Расположение узлов и агрегатов

Передний ремень безопасности

..

Преднатяжитель переднего ремня безопасности

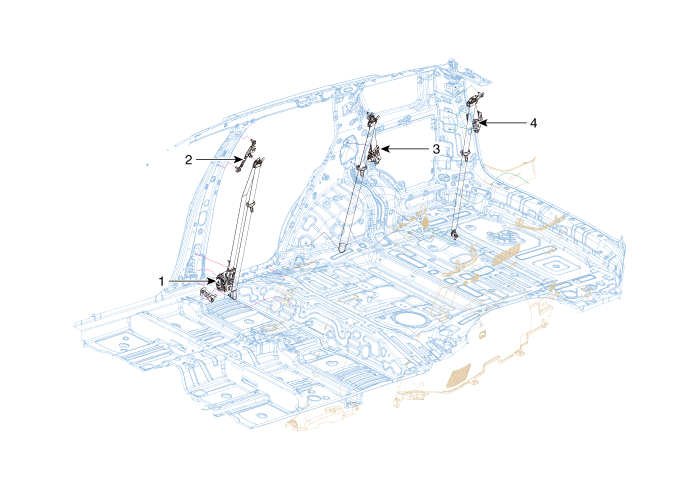

Компоненты и расположение компонентов Расположение компонента 1. Преднатяжитель переднего ремня безопасности Процедуры ремонта Замена • При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструменты, чтобы предотвратить повреждение компонентов...

Дополнительная информация:

Hyundai Palisade (LX2) 2020-2023 Руководство по техническому обслуживанию: Блок управления отопителем и кондиционером (задний)

Компоненты и расположение компонентов Компонент Функция контактов разъема Соединитель PIN-код № Пин Функция Соединитель PIN-код № Пин Функция А 1 Батарея А 17 IGN2 2 ИСГ В+ 18 IGN1 3 ИЛЛ+ (ХВОСТ) 19 Двигатель вентилятора (+) 4 Заземление датчика REF (+5 В) 20 - 5 Обратная связь привода управления режимами 21 Мосфет (СТОК Ж/Б) 6 Обратная связь датчика температуры 22 Мосфет (ВОРОТ) 7 Привод управления режимом (вентиляция) 23 Выключатель обогревателя _ левый 8 Привод управления режимом (разморозка) 24 Индикатор (ВЫСОКИЙ) _ LH 9 Привод контроля температуры (охлаждение) 25 Индикатор (MID) _ LH 10 Привод контроля температуры (теплый) 26 Индикатор (НИЖНИЙ) _ LH 11 Фиксатор вне (-) 27 Выключатель обогревателя _ правый 12 К - Линия 28 Индикатор (ВЫСОКИЙ) _ RH 13 ЛИН слева 29 Индикатор (MID) _ RH 14 Лин Райт 30 Индикатор (НИЖНИЙ) _ RH 15 - 31 Заземление датчика 16 ИЛЛ - (РЕО) 32 Земля Процедуры ремонта Замена • При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструменты, чтобы предотвратить повреждение компонентов...

Руководство по эксплуатации Hyundai Palisade (LX2) 2020-2023: Режим пользовательских настроек

В этом режиме вы можете изменить настройки комбинации приборов, двери, светильники и т. 1. Проекционный дисплей 2. Помощь водителю 3. Дверь 4. Свет 5. Звук 6. Удобство 7. Межсервисный интервал 8. Другое 9. Язык 10. Сброс Предоставленная информация может отличаться смотря какие функции подходит для вашего автомобиля...
