Преднатяжитель переднего ремня безопасности

Компоненты и расположение компонентов

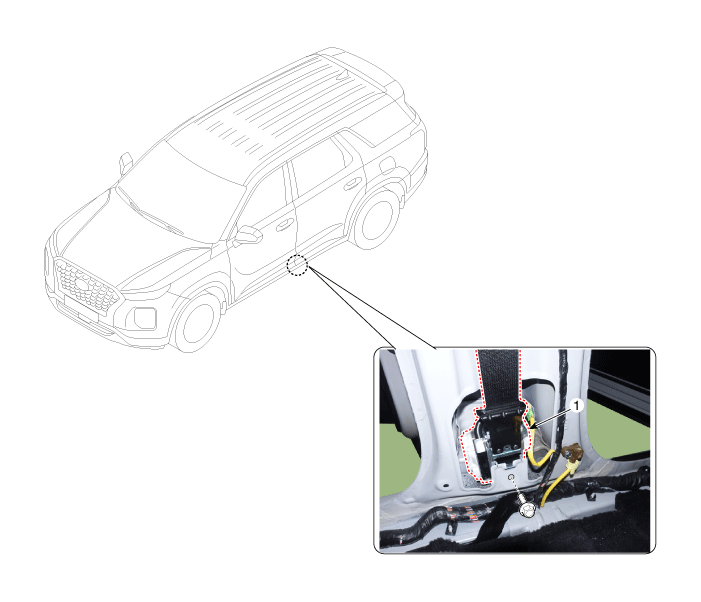

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
2. 2
   Снимите верхнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
3. 3

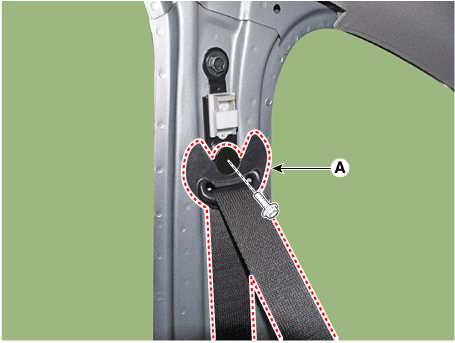

   Ослабьте болт крепления и снимите верхний анкер ремня безопасности переднего сиденья. (А).

   Момент затяжки : 39,2–54 Н·м



4. 4

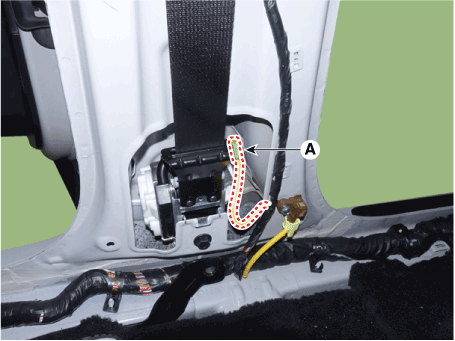

   Нажмите на стопорный штифт и отсоедините разъем преднатяжителя ремня безопасности переднего сиденья. (А).



5. 5

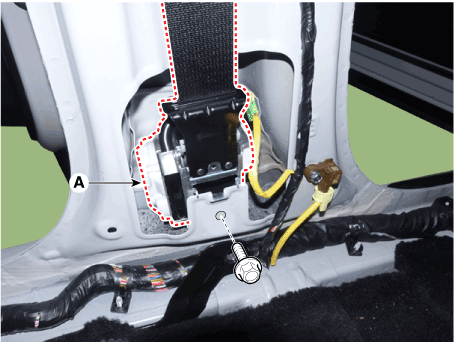

   Отверните болт крепления и снимите натяжитель ремня безопасности переднего сиденья. (А).

   Момент затяжки : 39,2–54 Н·м



6. 6
   Для установки выполните процедуру удаления в обратном порядке.

   После установки натяжителя переднего ремня безопасности проверьте что контрольный индикатор подушек безопасности горит примерно 6 секунд при включении зажигания и затем гаснет. Убедитесь, что разъем подключен правильно. Замените все поврежденные зажимы (или фиксаторы штифтового типа).
