Катушка зажигания

Технические характеристики

Спецификация

Элемент	Спецификация
Номинальное напряжение (В)	12
Рабочее напряжение (В)	5 - 16

Описание и работа

Описание

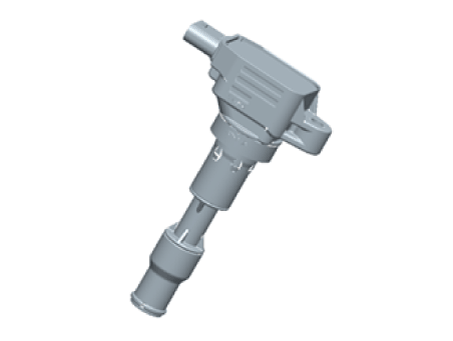

Катушка зажигания представляет собой индукционную катушку в системе зажигания двигателя, которая преобразует низкого напряжения батареи до высокого напряжения, необходимого для создания электрической искры в свечи зажигания для воспламенения топлива. Катушки имеют внутренний резистор, а другие полагаются на резисторный провод или внешний резистор для ограничения тока. на катушку поступает питание 12 В от аккумулятора.

Поиск неисправностей

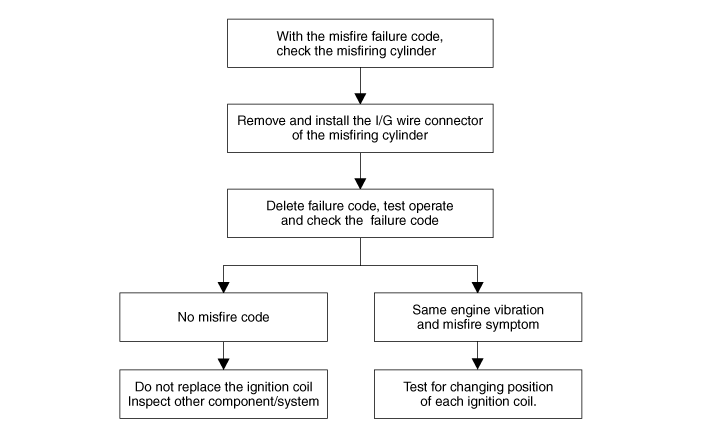

Поиск неисправностей

Проверка состояния сборки соединителя

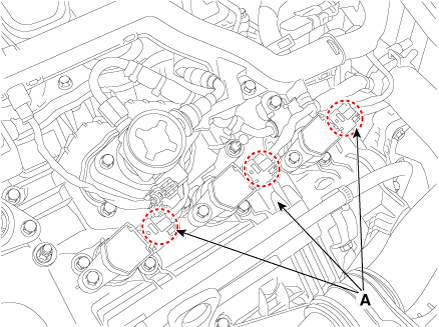

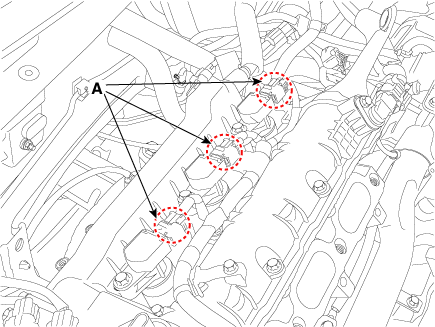

1. Снимите разъем (А) и переустановите его.

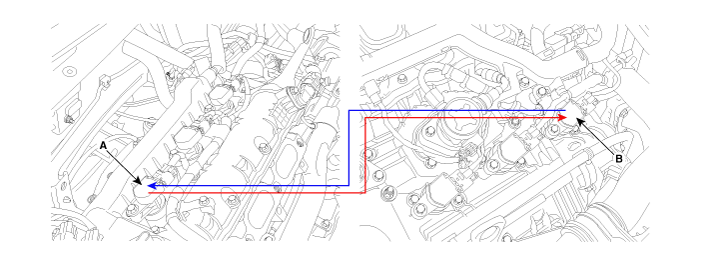

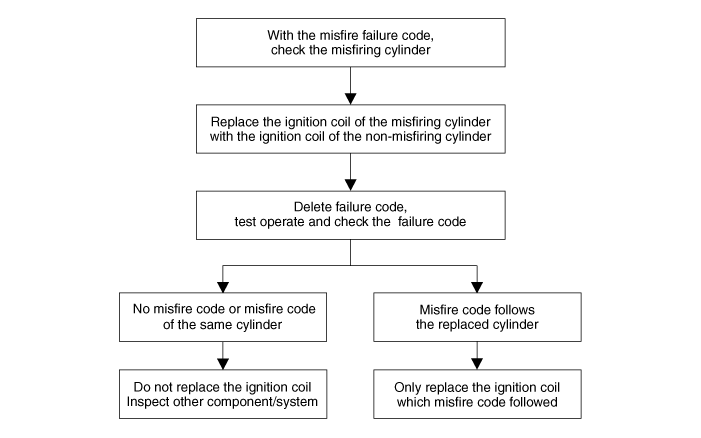

Тест на изменение положения каждой катушки зажигания A : Катушка зажигания с кодом пропусков зажигания B : Катушка зажигания без кода пропусков зажигания

Не перемещайте свечу зажигания одновременно (переместите замок зажигания только катушка)

Процедуры ремонта

Удаление

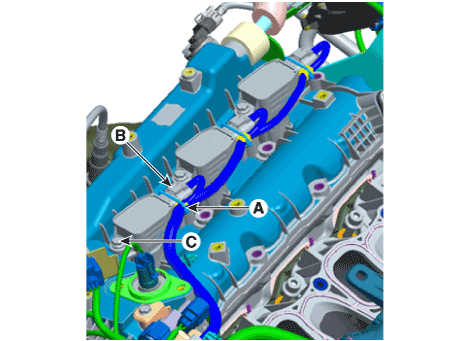

Катушка зажигания (цилиндр №1) [ряд 1]

1. 1
   Снимите расширительный бачок. (См. Механическая система двигателя — «Расширительный бак»)
2. 2

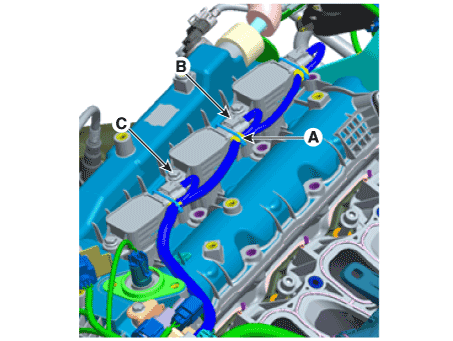

   Снимите ремень (А).
3. 3
   Отсоедините разъем катушки зажигания (В).
4. 4
   Снимите катушку зажигания, ослабив крепежный болт (С).

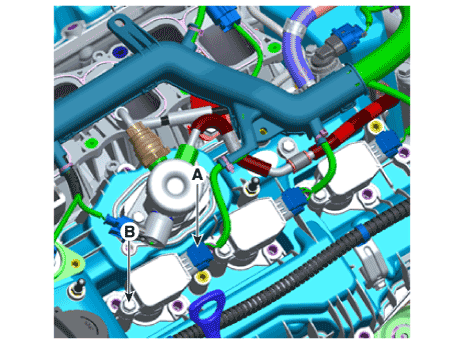

Катушка зажигания (цилиндр №2) [ряд 2]

1. 1
   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.
2. 2

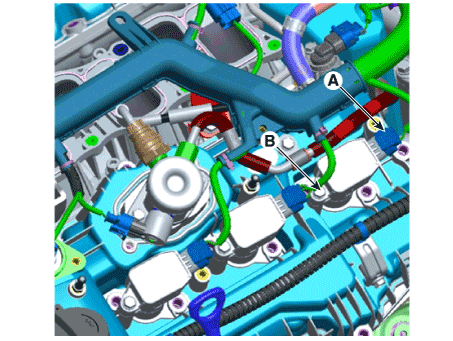

   Отсоедините разъем катушки зажигания (А).
3. 3
   Снимите катушку зажигания, ослабив крепежный болт (В).



Катушка зажигания (цилиндр №3) [ряд 1]

1. 1
   Снимите расширительный бачок. (См. Механическая система двигателя — «Расширительный бак»)
2. 2

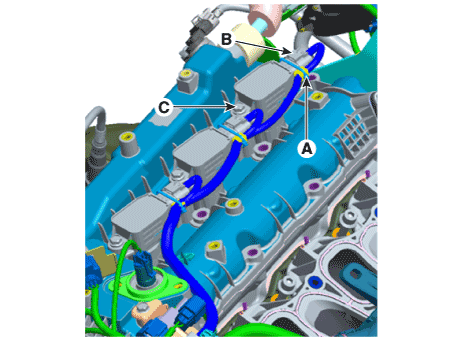

   Снимите ремень (А).
3. 3
   Отсоедините разъем катушки зажигания (В).
4. 4
   Снимите катушку зажигания, ослабив крепежный болт (С).

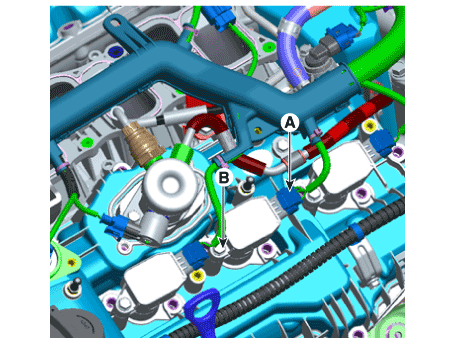

Катушка зажигания (цилиндр №4) [ряд 2]

1. 1
   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.
2. 2
   Отсоедините разъем катушки зажигания (А).
3. 3
   Снимите катушку зажигания, ослабив крепежный болт (В).



Катушка зажигания (цилиндр №5) [ряд 1]

1. 1
   Снимите расширительный бачок. (См. Механическая система двигателя — «Расширительный бак»)
2. 2
   Снимите ремень (А).
3. 3
   Отсоедините разъем катушки зажигания (В).
4. 4
   Снимите катушку зажигания, ослабив крепежный болт (С).



Катушка зажигания (цилиндр №6) [ряд 2]

1. 1
   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.
2. 2
   Отсоедините разъем катушки зажигания (А).
3. 3
   Снимите катушку зажигания, ослабив крепежный болт (В).

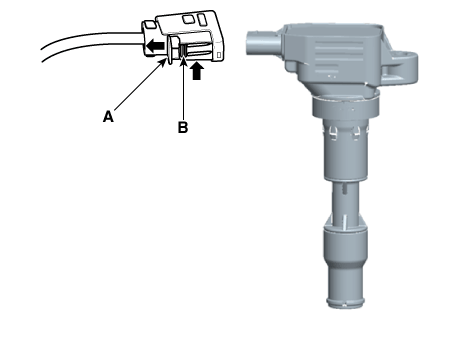

   При отсоединении разъема катушки зажигания потяните за стопорный штифт (A) и нажмите на зажим (B).

Монтаж

1. Установите в порядке, обратном снятию. Болт крепления катушки зажигания: 9,8–11,8 Н·м
