Hyundai Palisade: Предохранители / Предохранители панели приборов
Замена
1. Выключите двигатель.
2. Выключите все остальные выключатели.

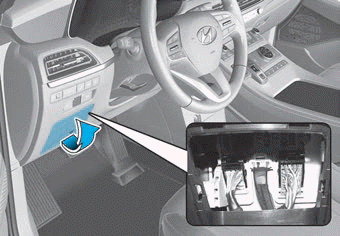

3. Откройте крышку панели предохранителей.
4. См. наклейку на внутренней стороне
крышку панели предохранителей, чтобы найти
предполагаемое расположение предохранителя.
5. Вытащите предполагаемый предохранитель прямо

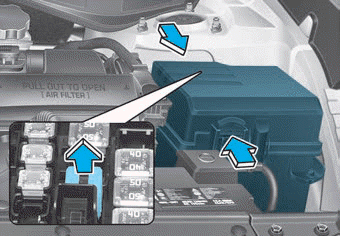

вне. Используйте инструмент для удаления, предоставленный
предохранитель в моторном отсеке
крышка панели.
6. Проверить снятый предохранитель; заменять
это если он взорван. Запасные предохранители есть
предусмотрен на панели приборов
панели предохранителей (или в моторном отсеке
панель предохранителей).
7. Вставьте новый предохранитель того же
рейтинг, и убедитесь, что он плотно прилегает
в клипах. Если он сидит свободно, проконсультируйтесь
у официального дилера HYUNDAI.
В экстренной ситуации, если у вас нет
запасной предохранитель, используйте такой же предохранитель
рейтинг от цепи вы не можете
необходимость эксплуатации автомобиля.
Если фары или другие электрические
компоненты не работают и
предохранители не повреждены, проверьте
панель предохранителей в моторном отсеке.
Если предохранитель перегорел, он должен быть
заменены на тот же рейтинг.
Электросистема автомобиля защищена
от повреждения электрической перегрузкой
по предохранителям.
Этот автомобиль имеет 2 (или 3) панели предохранителей,
один расположен на боковой панели водителя
надрессорная, другая в моторном отсеке
возле батареи...
■ Ножевой предохранитель
■ Патронный предохранитель
1. Выключите двигатель.
2. Выключите все остальные выключатели.
3. Снимите крышку панели предохранителей,
нажимаю на кран и тяну вверх...
