Крышка заднего бампера

Компоненты и расположение компонентов

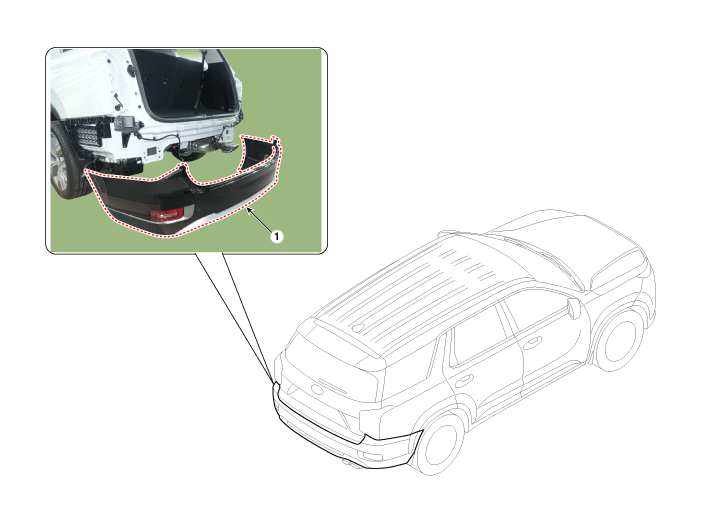

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1

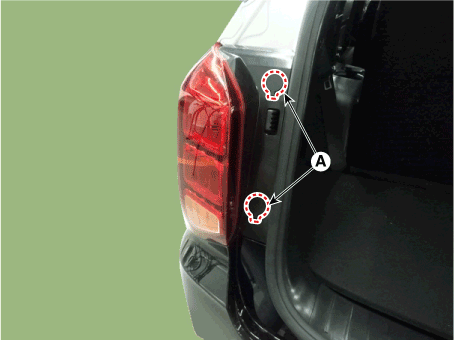

   С помощью плоской отвертки или съемника снимите заднюю комбинацию крышка лампы (А).



2. 2

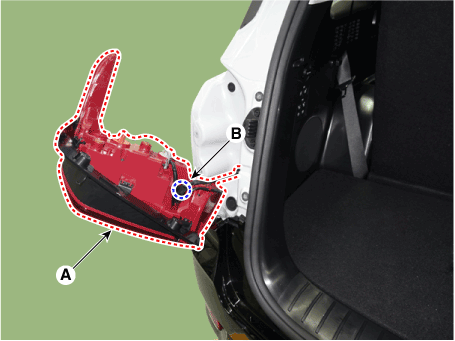

   Снимите задний комбинированный фонарь (А) и разъедините разъем (В).



3. 3
   Ослабьте зажимы крепления заднего бампера.



4. 4

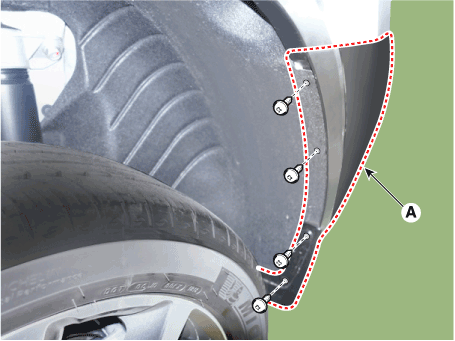

   Ослабьте крепежные винты и фиксатор сбоку заднего бампера (А), отсоедините боковую часть заднего бампера.

   Будьте осторожны, чтобы не повредить выступы на боковой части передний бампер.



5. 5

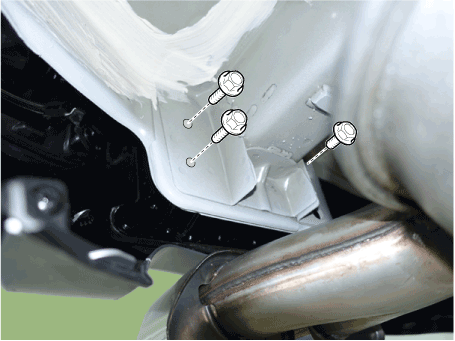

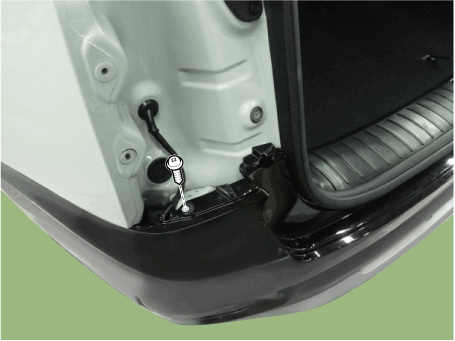

   Отверните болты крепления заднего бампера. [Правый]

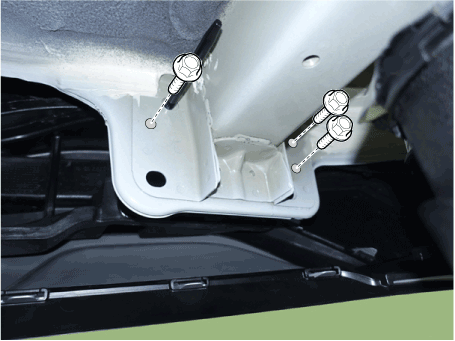

   [левый]



6. 6

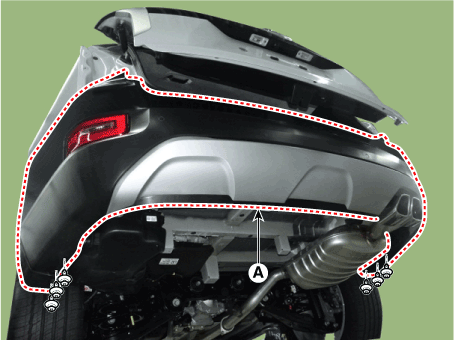

   Ослабьте крепежные зажимы и снимите кожух заднего бампера (А).



7. 7

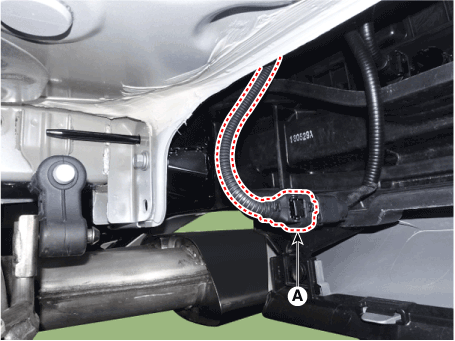

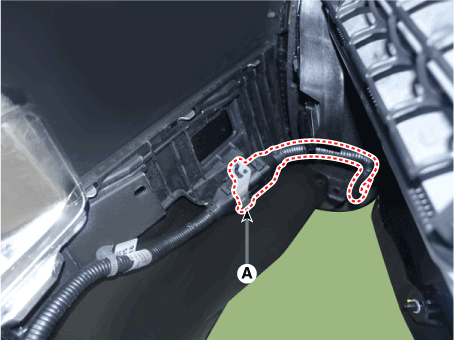

   Нажмите на стопорный штифт и отделите разъем BSD (A).



8. 8

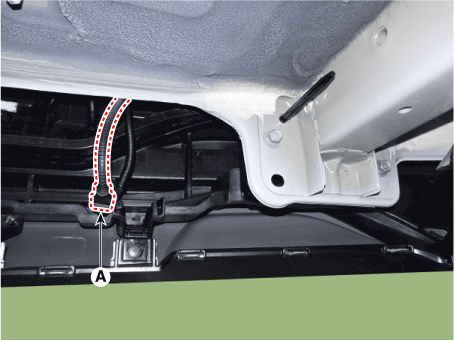

   Нажмите на стопорный штифт и отсоедините главный разъем (А) заднего бампера.





9. 9
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что разъем подключен правильно. Замените все поврежденные зажимы (или фиксаторы штифтового типа).
