Крышка спинки заднего сиденья

Компоненты и расположение компонентов

Расположение компонента

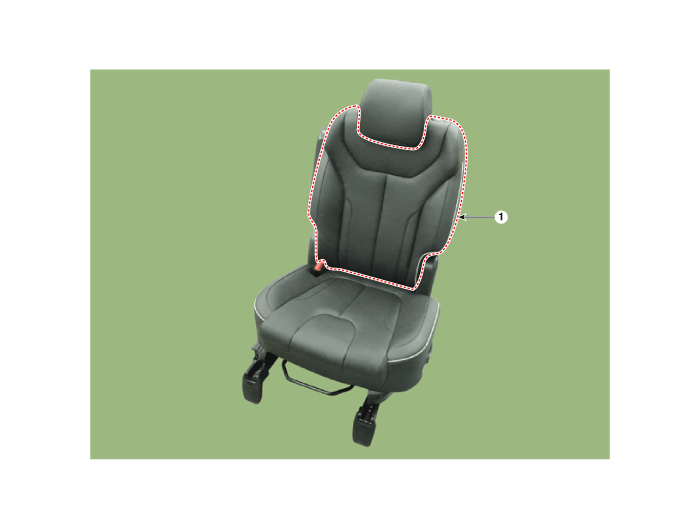

[Сиденья второго ряда в сборе на 7 пассажиров]

1. Спинка сиденья второго ряда в сборе

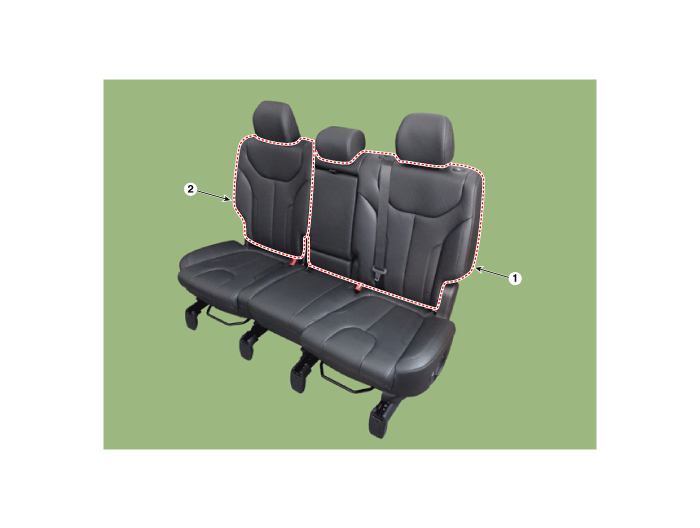

[Сиденья второго ряда в сборе на 8 пассажиров]

1. Спинка сиденья второго ряда в сборе [левый]

2. Спинка сиденья второго ряда в сборе [Правый]

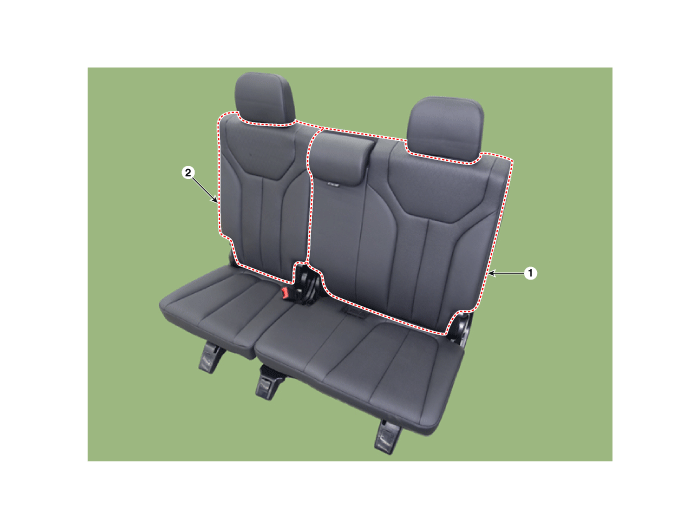

[Сиденье третьего ряда в сборе]

1. Спинка сиденья третьего ряда в сборе [левый]

2. Спинка сиденья третьего ряда в сборе [Правый]

Процедуры ремонта

Замена

[Сиденья второго ряда в сборе на 7 пассажиров]

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите сиденье второго ряда в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2

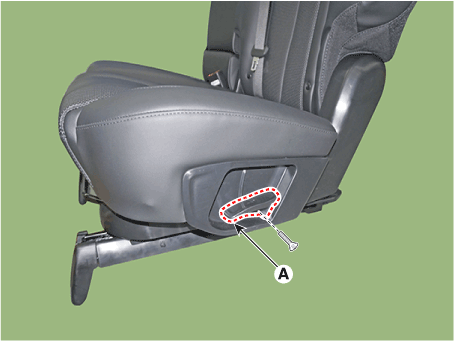

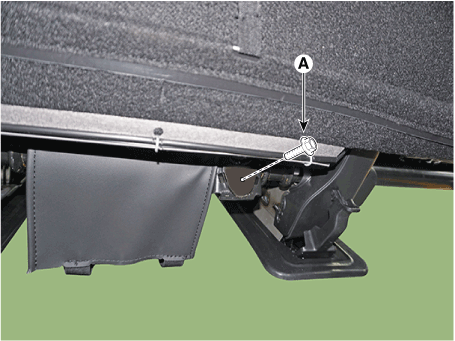

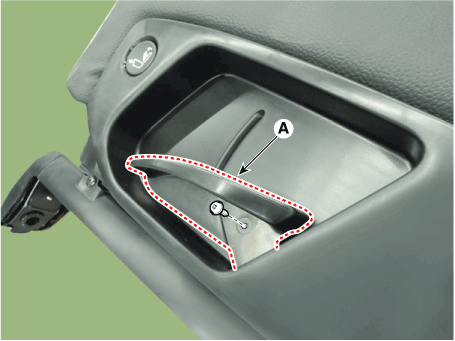

   Ослабьте крепежный винт и снимите ручку скольжения заднего сиденья (А).



3. 3
   Ослабьте крепежные винты и снимите внешнюю крышку салазок заднего сиденья. (А).



4. 4

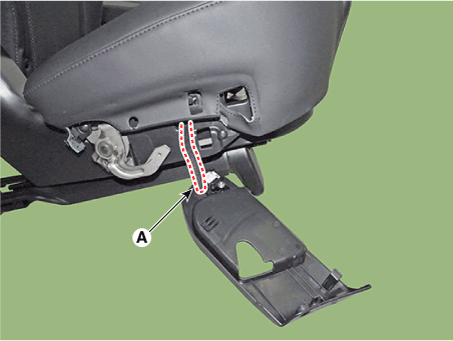

   Нажмите на стопорный штифт и разъедините соединитель салазок заднего сиденья (А).



5. 5

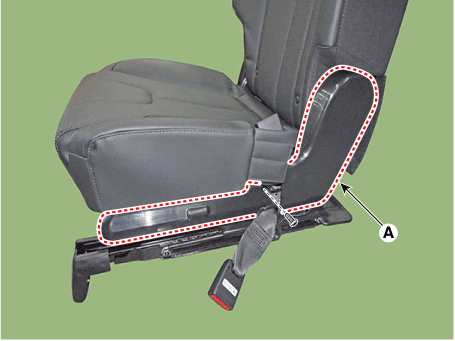

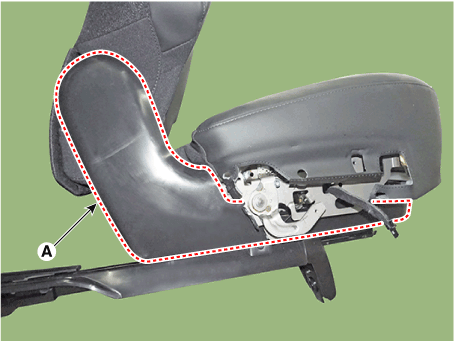

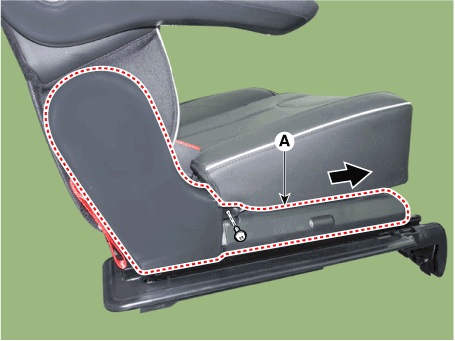

   Снимите внешний кожух заднего сиденья (А).



6. 6

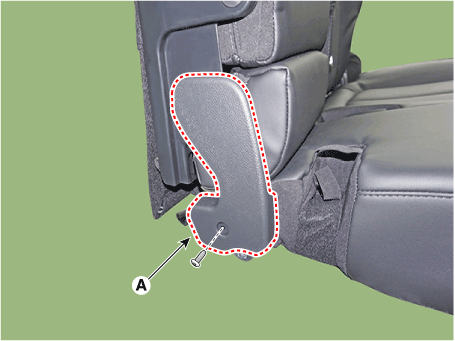

   Ослабьте крепежный винт и снимите внутреннюю крышку заднего сиденья (А).



7. 7

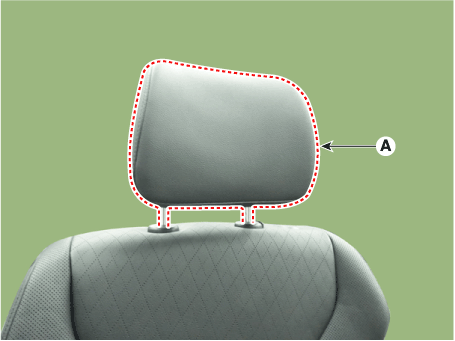

   Снимите подголовник заднего сиденья (А).



8. 8

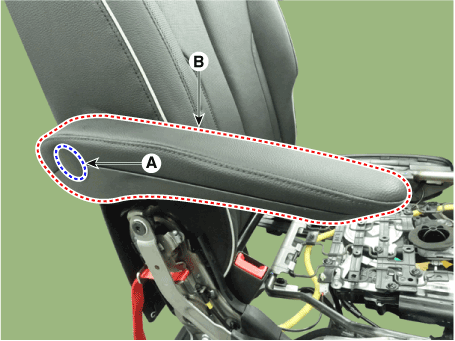

   Снимите крышку подлокотника заднего сиденья (А), ослабьте болты крепления и снимите подлокотник заднего сиденья (В).



9. 9

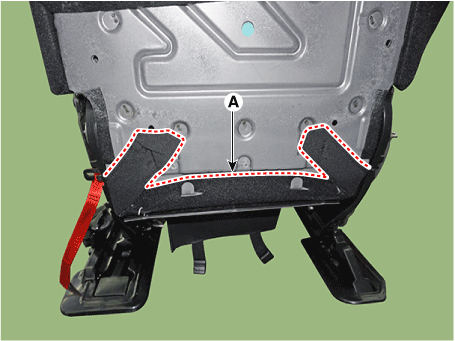

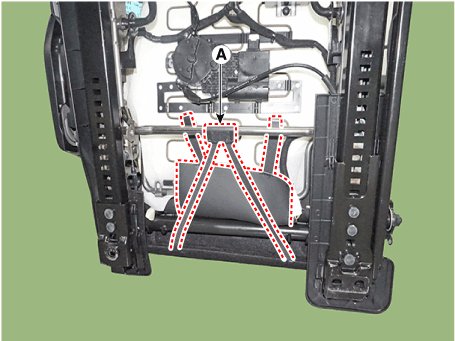

   Снимите нижнюю защиту заднего сиденья (А).



10. 10

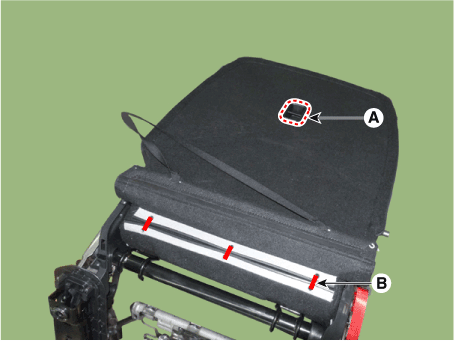

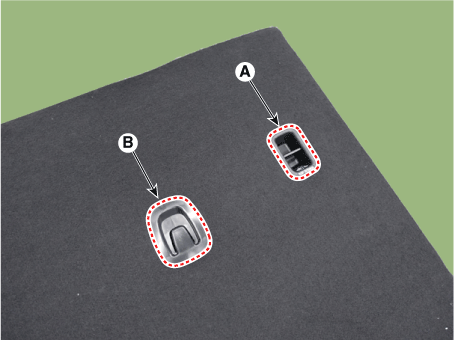

    С помощью плоской отвертки снимите крышку детского анкера (A) и кольцо крепления крышки спинки заднего сиденья (B).



11. 11

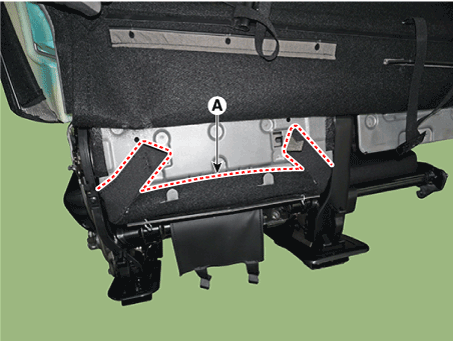

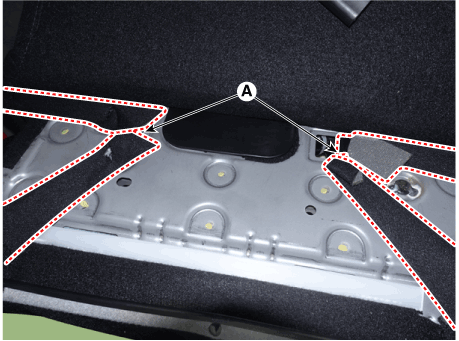

    Снимите нижнюю защиту спинки заднего сиденья (А).



12. 12

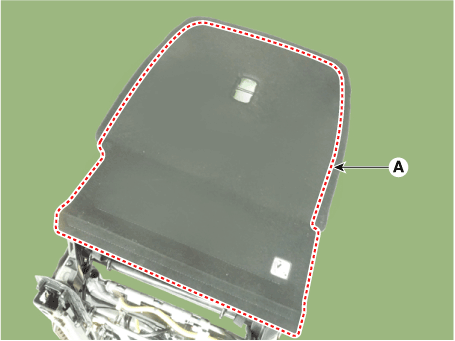

    Снимите коврик спинки заднего сиденья в сборе (А).



13. 13

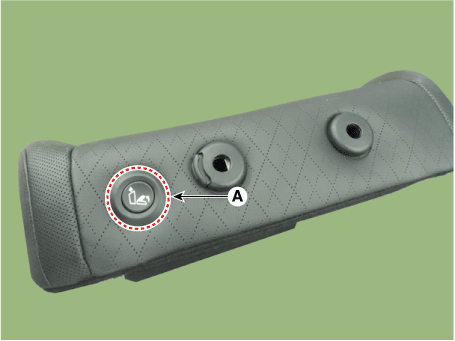

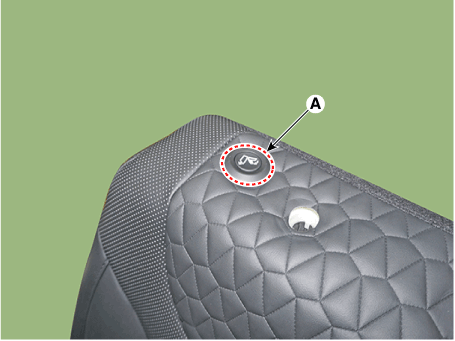

    С помощью плоской отвертки снимите переключатель складывания спинки заднего сиденья. (А).



14. 14

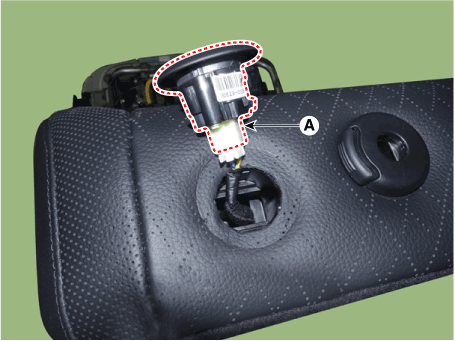

    Нажмите на стопорный штифт и отделите переключатель складывания спинки заднего сиденья (А).



15. 15

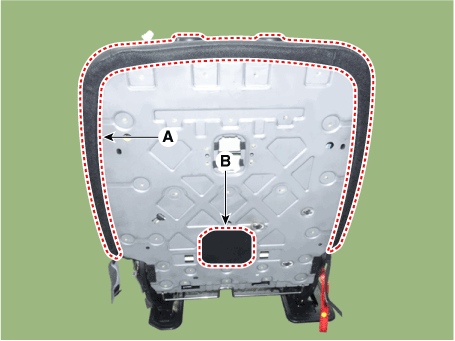

    С помощью плоской отвертки снимите защитную накладку спинки заднего сиденья. (A) и кожух задней панели заднего сиденья (B).



16. 16

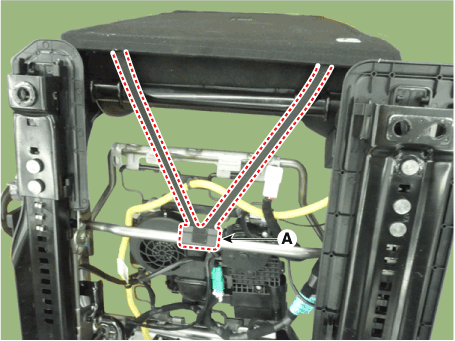

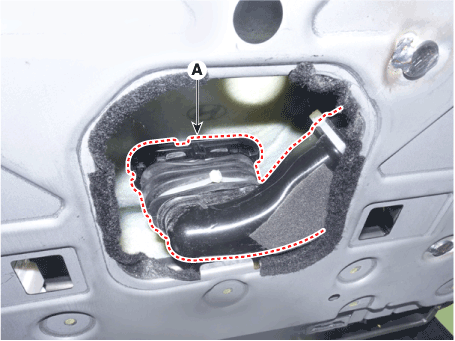

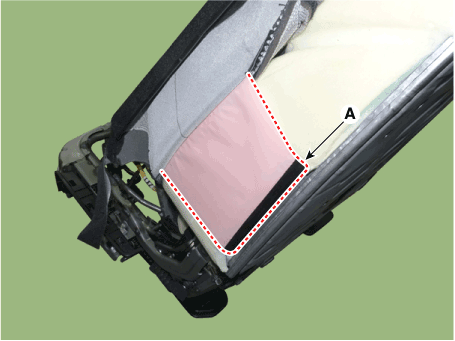

    Снимите вентиляционный канал заднего сиденья (А).



17. 17
    С помощью отвертки с плоским жалом снимите внутреннюю обивку спинки заднего сиденья. протектор (А).



18. 18

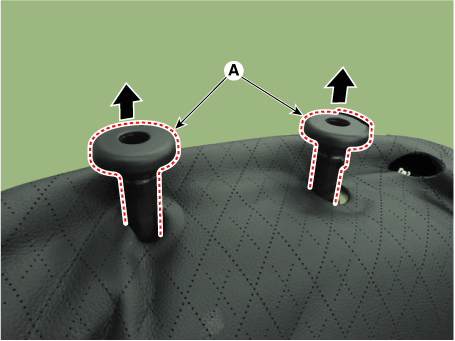

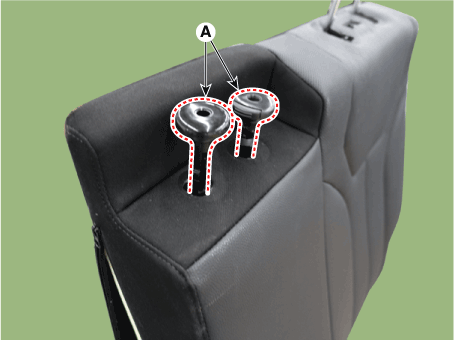

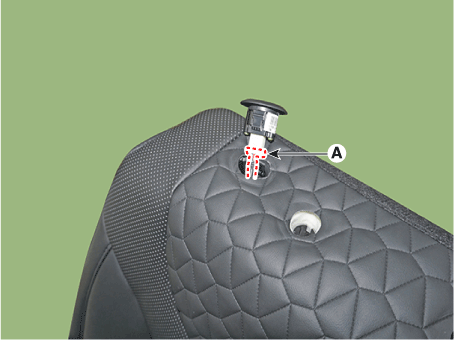

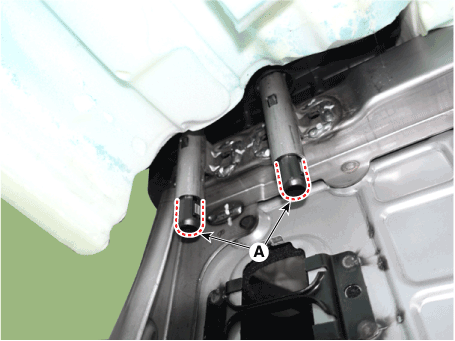

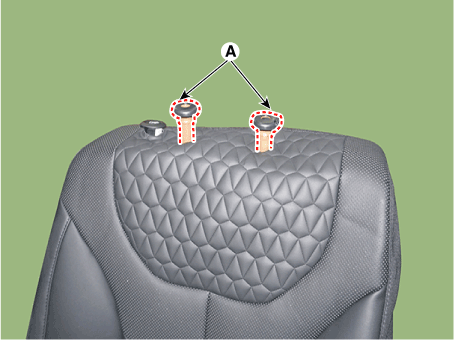

    Нажмите на стопорный штифт и снимите направляющую подголовника (А).





19. 19

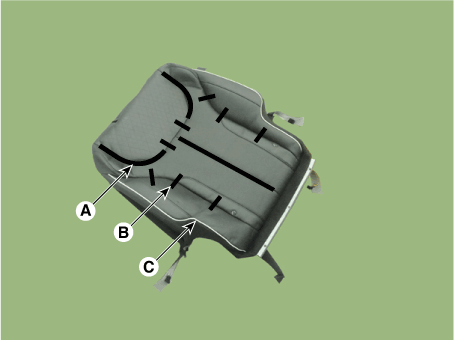

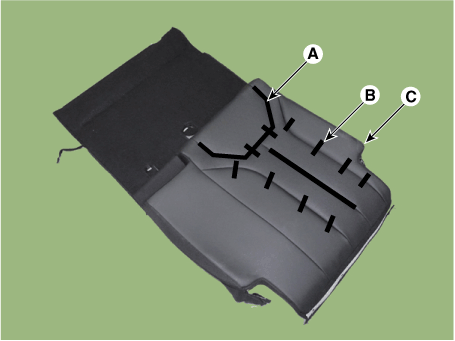

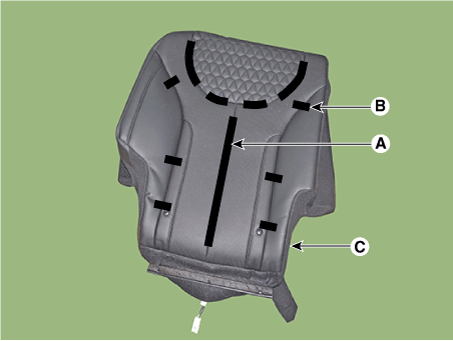

    Снимите ленту-липучку (A) и зажимы-кольца (B) внутри заднего сиденья. заднюю крышку и снимите заднюю крышку заднего сиденья (С).



20. 20
    Для установки выполните процедуру удаления в обратном порядке.

    Равномерно затяните крышку (C) перед сборкой борова. кольцевой зажим (B) для предотвращения образования складок на крышке.

[Сиденья второго ряда в сборе на 8 пассажиров]

(левый)

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите сиденье второго ряда в сборе [LH]. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2

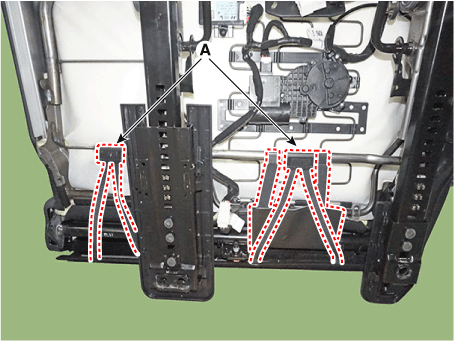

   Снимите нижнюю защиту заднего сиденья (А).



3. 3

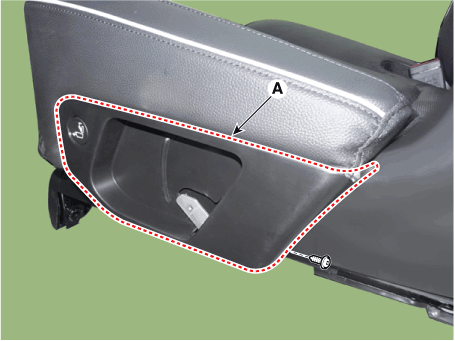

   Ослабьте крепежный винт и снимите заднюю крышку подлокотника (А).



4. 4

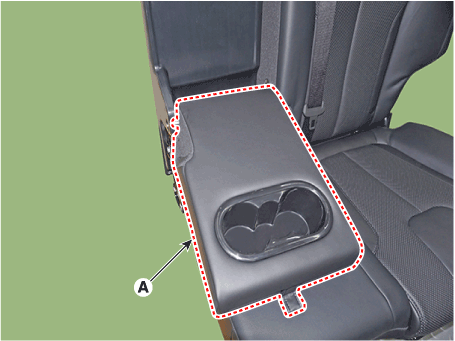

   Ослабьте крепежный болт и снимите задний задний подлокотник (А).



5. 5

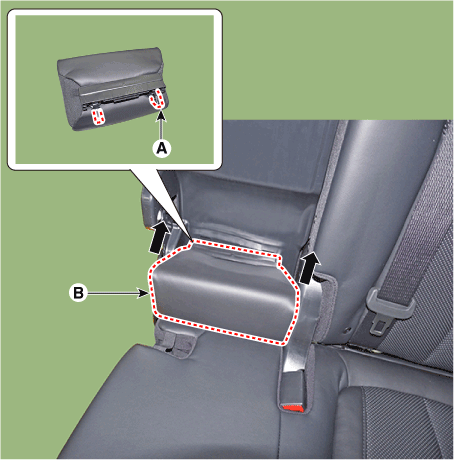

   Нажмите на стопорный штифт (А) и снимите накладку заднего подлокотника (В).



6. 6
   Нажмите на стопорный штифт и снимите подголовник заднего сиденья (А).



7. 7

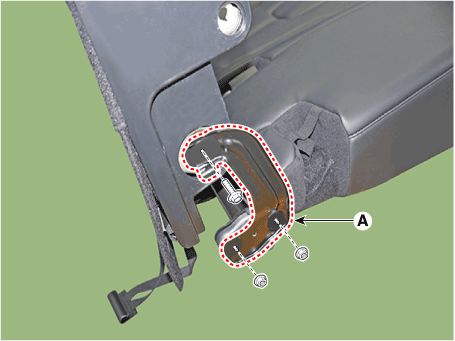

   Отверните болты и гайки крепления, снимите скобу заднего заднего подлокотника. (А).



8. 8

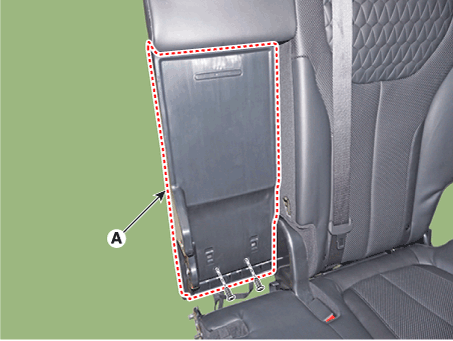

   Ослабьте крепежные винты и снимите заднюю заднюю панель подлокотника (А).



9. 9
   С помощью отвертки или съемника снимите внешний кожух заднего сиденья. крышка (А).



10. 10

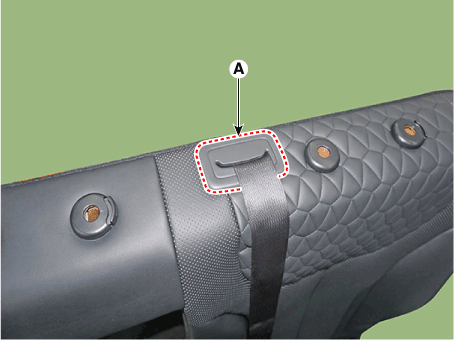

    Используя отвертку или съемник, снимите задний центральный ремень безопасности. крышка (А).



11. 11
    Ослабьте болт заднего центрального ремня безопасности (А).

    Момент затяжки : 44,1–59 Н·м



12. 12

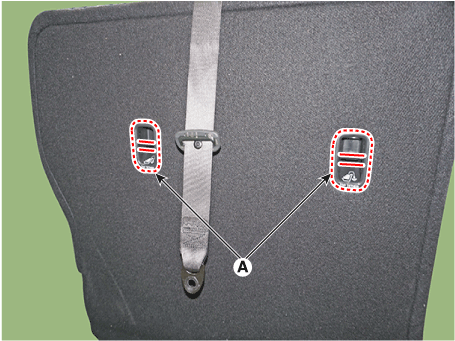

    Используя съемник, снимите крышку дочернего анкера (A).



13. 13
    Снимите нижнюю защиту заднего сиденья (А).



14. 14
    Нажмите на стопорный штифт и отсоедините разъем обогревателя сиденья (А).



15. 15

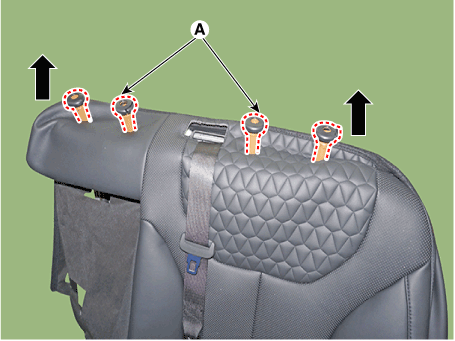

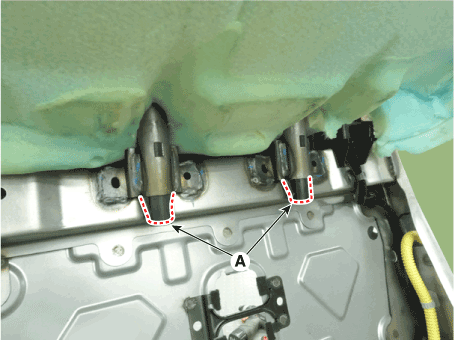

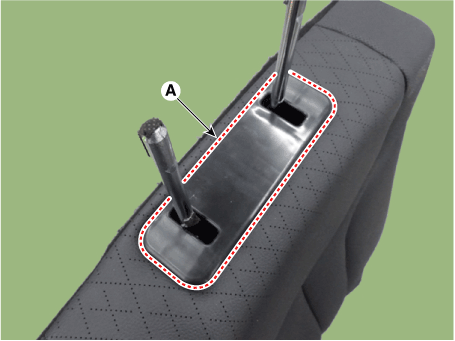

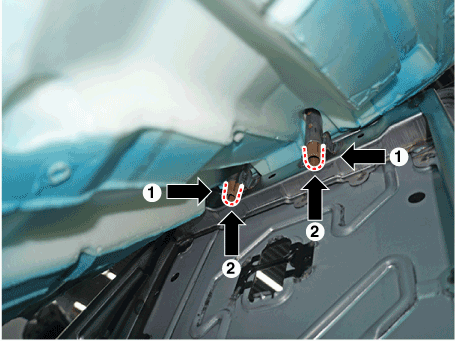

    Нажмите на крючки и снимите направляющую подголовника (A).





16. 16

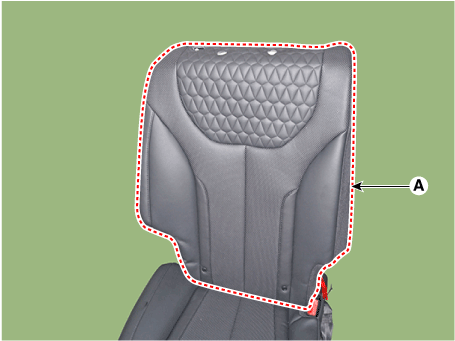

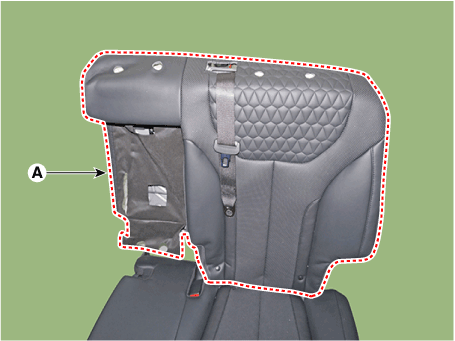

    Снимите обивку спинки заднего сиденья в сборе (А) с рамы заднего сиденья.



17. 17

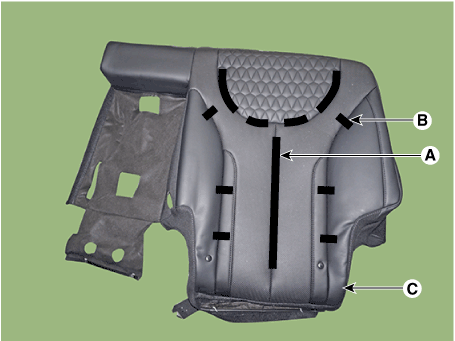

    Удалив ленту-липучку (A) и защелки-кольца (B) внутри обивку спинки заднего сиденья, снимите обивку спинки заднего сиденья (С).



18. 18
    Для установки выполните процедуру удаления в обратном порядке.

    Замените все поврежденные клипсы.

(справа)

Наденьте перчатки, чтобы защитить руки.

Поддевая плоской отверткой, оберните ее защитным ленту и нанесите защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите сиденье второго ряда в сборе [RH]. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2

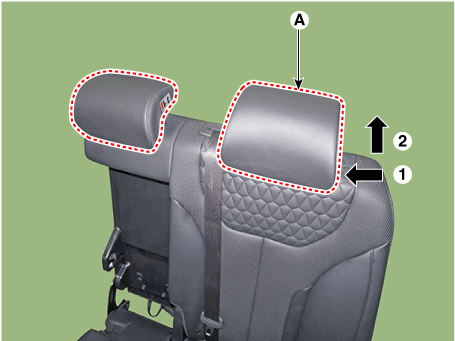

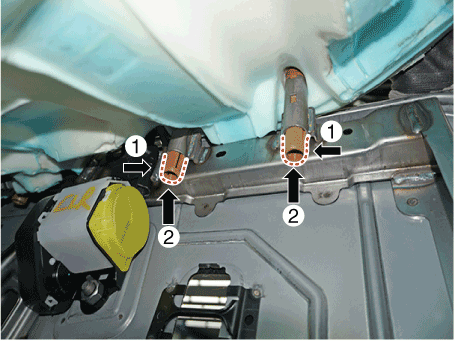

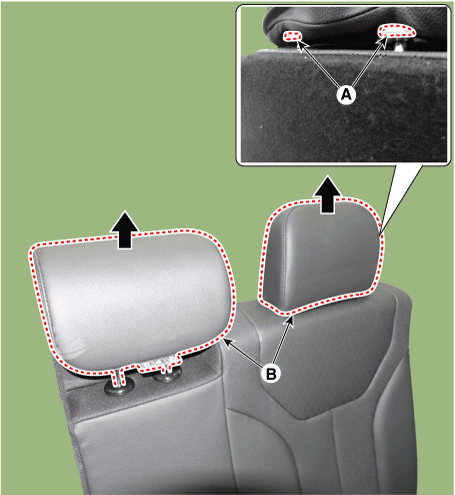

   Нажмите на стопорный штифт (В), снимите подголовник заднего сиденья (А).



3. 3
   Снимите нижнюю защиту заднего сиденья (А).



4. 4
   Ослабьте крепежный винт и снимите внутреннюю крышку щитка заднего сиденья. (А).



5. 5
   Нажмите на стопорный штифт и разъедините разъем (А).



6. 6
   С помощью отвертки или съемника снимите внешний кожух заднего сиденья. крышка (А).



7. 7
   Используя съемник, снимите крышку дочернего анкера (A).



8. 8
   Снимите нижнюю защиту спинки заднего сиденья (А).



9. 9

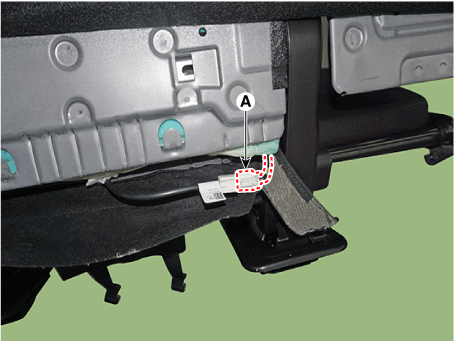

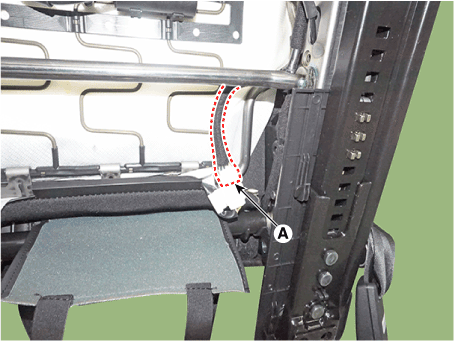

   Нажмите на стопорный штифт и отсоедините разъем отопителя (А).



10. 10

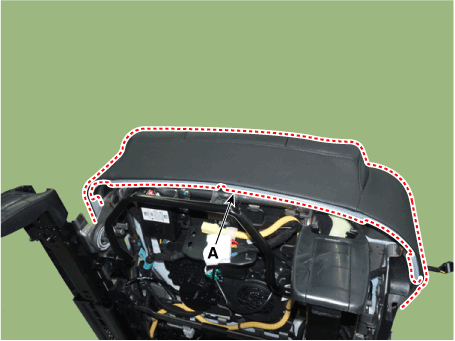

    С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).



11. 11
    Нажмите на крючки и снимите направляющую подголовника (A).





12. 12

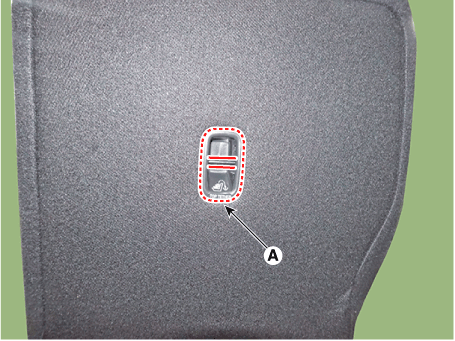

    Используя съемник, снимите переключатель складывания спинки заднего сиденья (А).



13. 13

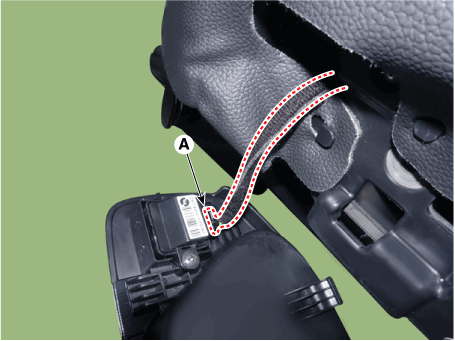

    Нажмите на стопорный штифт и отсоедините разъем выключателя складывания спинки заднего сиденья. (А).



14. 14
    Снимите обивку спинки заднего сиденья в сборе (А) с рамы заднего сиденья.



15. 15
    Удалив ленту-липучку (A) и защелки-кольца (B) внутри обивку спинки заднего сиденья, снимите обивку спинки заднего сиденья (С).



16. 16
    Установите в порядке, обратном снятию.

    Замените все поврежденные клипсы.

[Сиденье третьего ряда в сборе]

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

1. 1
   Снимите сиденье третьего ряда в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2
   Ослабьте крепежные болты, гайки и снимите сиденье третьего ряда в сборе. основная рама (А).



3. 3

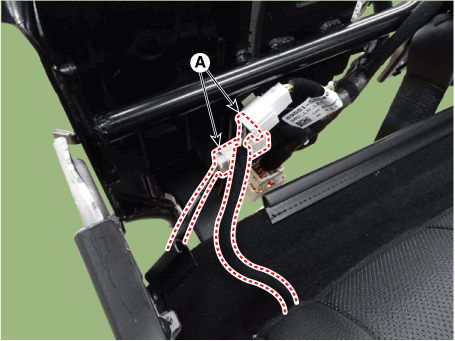

   Нажмите на стопорный штифт и разъедините монтажные разъемы сиденья третьего ряда [RH]. (А).



4. 4

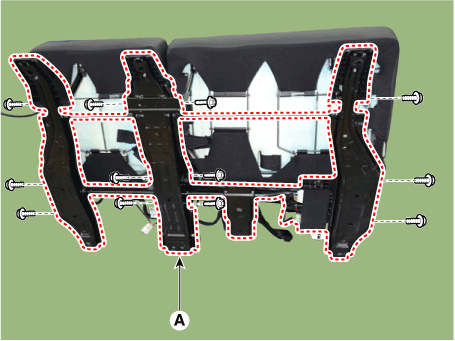

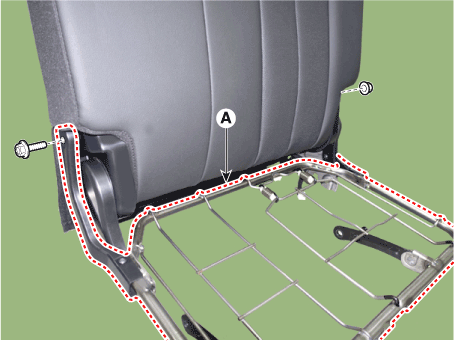

   Отверните болты крепления и снимите каркас подушки сиденья третьего ряда. (А).



5. 5

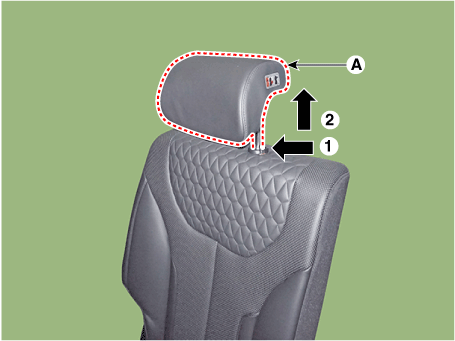

   Нажмите кнопку (А) и снимите подголовник сиденья третьего ряда (В).



6. 6
   Используя съемник, снимите крышку детского анкера (A) и верните ее в магазин. крючок (В).



7. 7

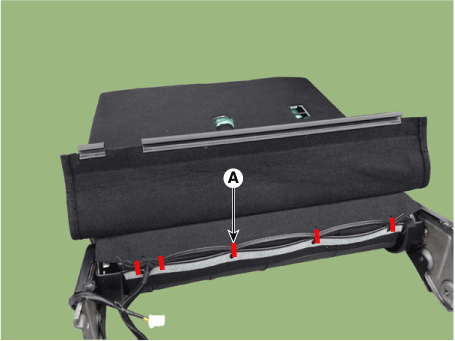

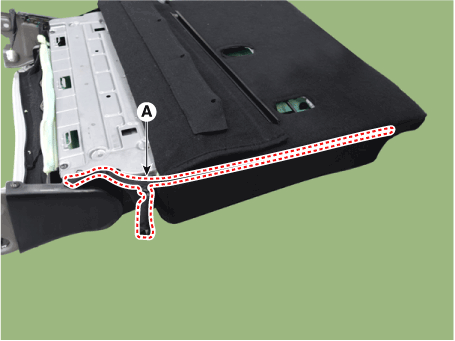

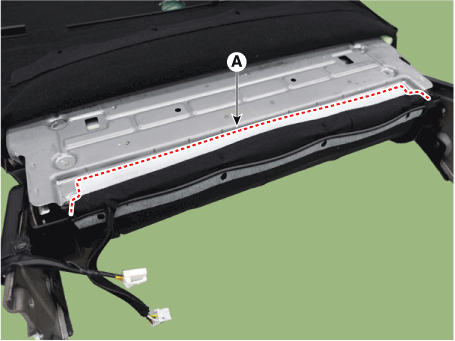

   Снимите нижнее кольцо (А) обивки спинки сиденья третьего ряда.



8. 8

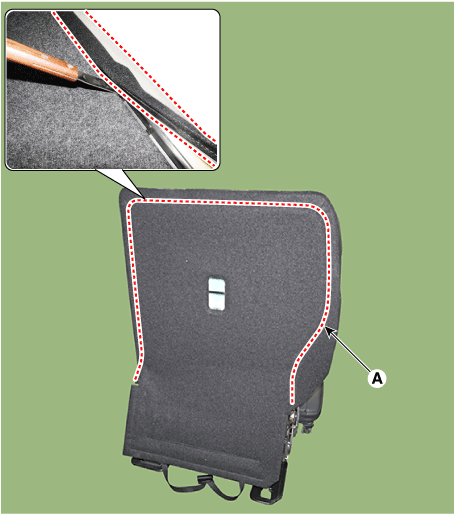

   Используя плоскую отвертку, снимите обивку спинки третьего ряда сидений. нижний протектор (А).



9. 9

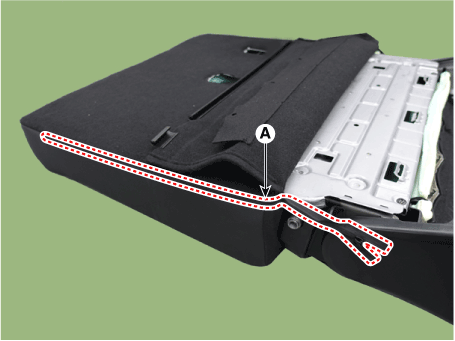

   Расстегните боковую молнию (А) на спинке сиденья третьего ряда. [левый]



   [Правый]



10. 10
    С помощью съемника снимите чехол подголовника (А).



11. 11
    Нажмите на стопорный штифт и снимите направляющую подголовника (А).





12. 12
    Снимите ленту-липучку (A) и зажимы-кольца (B) внутри заднего сиденья. заднюю крышку и снимите заднюю крышку третьего ряда сидений (С).



13. 13
    Для установки выполните процедуру удаления в обратном порядке.

    Равномерно затяните крышку (C) перед сборкой борова. кольцевой зажим (B) для предотвращения образования складок на крышке.
