Блок реле (моторный отсек)

Процедуры ремонта

осмотр

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Вытащите реле из блока реле в моторном отсеке.

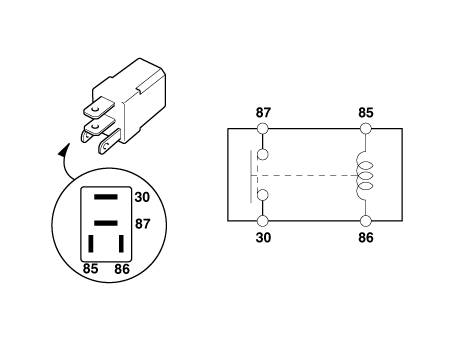

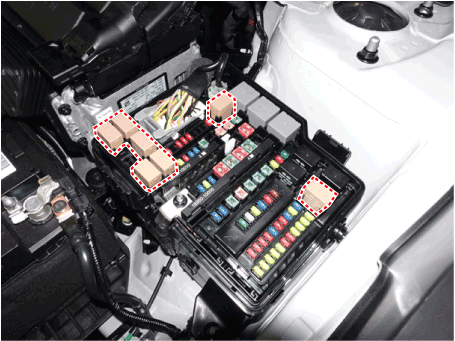

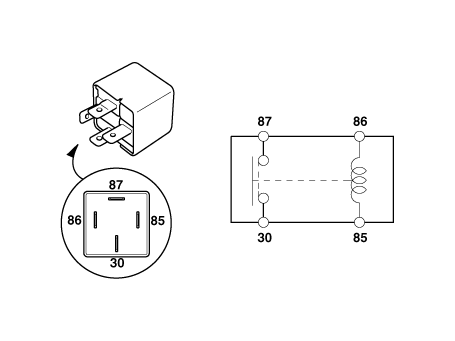

Силовое реле (тип А)

Не используйте плоскогубцы. Плоскогубцы повредят реле, что может привести к поломке двигателя. заглохнуть или не завестись. Осторожно снимите реле с помощью съемника реле.

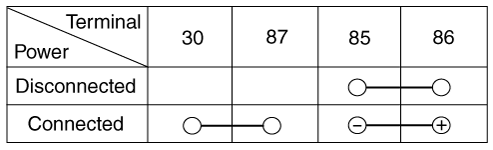

Проверьте целостность цепи между клеммами.

1. 1

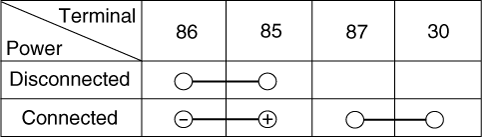

   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
2. 2
   Между клеммами №30 и №87 не должно быть непрерывности. при отключении питания. [Релейный блок в машинном отделении]







3. 3
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
4. 4
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание отключено.







5. 5
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
6. 6
   Между клеммами №30 и №87 не должно быть непрерывности. при отключении питания.







7. 7
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
8. 8
   Выдвиньте 4 крючка в блоке реле в машинном отделении в направлении стрелки. и установите блок печатной платы (A).



9. 9
   Отсоедините разъем и снимите блок печатной платы (А).
10. 10
    Убедитесь, что в держателях предохранителей нет люфта и что предохранители держится надежно.
11. 11
    Правильно ли указаны номиналы предохранителей для каждой цепи?
12. 12
    Есть ли перегоревшие предохранители? Если необходимо заменить предохранитель, обязательно используйте новый предохранитель такой же мощности. Всегда сначала определяйте, почему перегорел предохранитель, и полностью устраняйте неисправность. проблему перед установкой нового предохранителя.

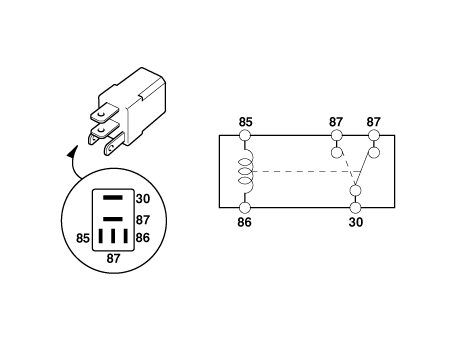

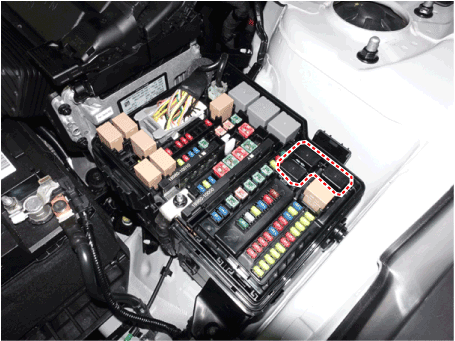

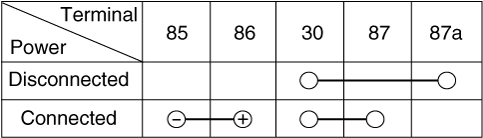

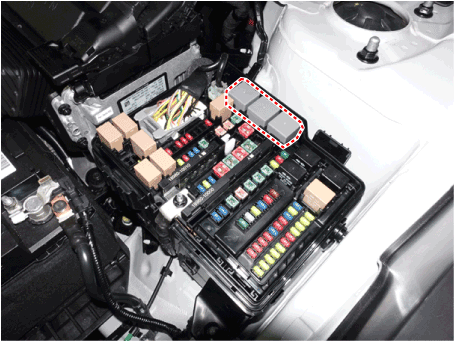

Силовое реле (тип B) Проверьте целостность цепи между клеммами. A : Реле стеклоочистителя (низкий уровень) B : Реле стеклоочистителя (высокий уровень) C : Реле стеклоочистителя Frt Силовое реле (тип C) Проверьте целостность цепи между клеммами. A : Реле вентилятора охлаждения B : Реле вентилятора Frt C : Реле заднего обогрева Замена блока печатной платы Предохранитель Мульти предохранитель

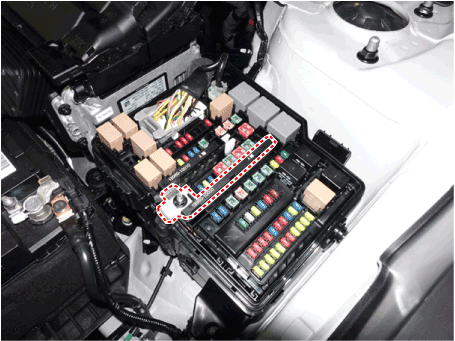

Многофункциональный предохранитель (А) необходим для замены в массе при его повреждении только один предохранитель. При замене многофункционального предохранителя см. "Моторный отсек". - расположение компонентов». Правильно используйте номиналы нескольких предохранителей для каждой цепи.
