Hyundai Palisade: предохранители и реле / ​​блок реле (салон)

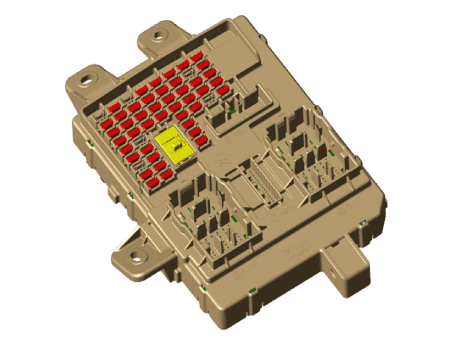

ICU (интегрированный центральный блок управления)

ICU (Integrated Central Control Unit) — интегрированная модель интеллектуального узла. блок и центральный шлюз.

Он выполняет функцию обычного «Умного распределительного блока» и функцию средства связи «Центральный шлюз».

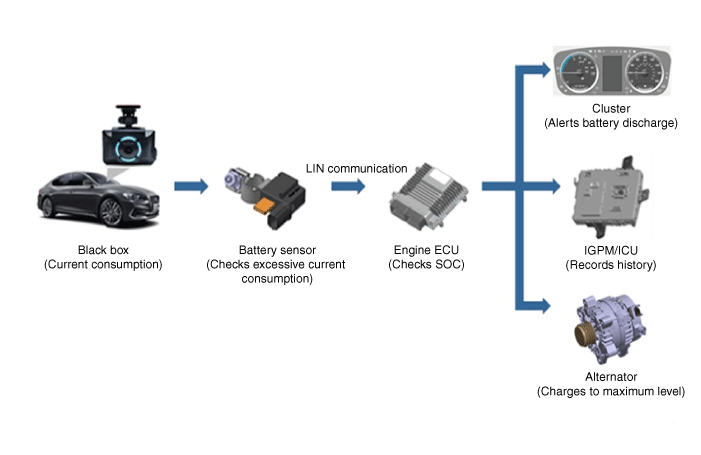

Система мониторинга батареи

При обнаружении риска разрядки батареи из-за чрезмерного потребления тока от использования электрических устройств, таких как черный ящик, при выключенном двигателе.

Система предупреждает клиента о разрядке аккумулятора посредством предупреждающего сообщения на кластере.

Датчик батареи обнаруживает чрезмерное потребление тока батареи а интегрированный центральный блок управления (ICU) регистрирует разрядку аккумуляторной батареи история.

При обнаружении разрядки батареи отображается сообщение, предупреждающее клиента. отображается на приборной панели, а аккумулятор заряжается от генератора, когда двигатель заводится.

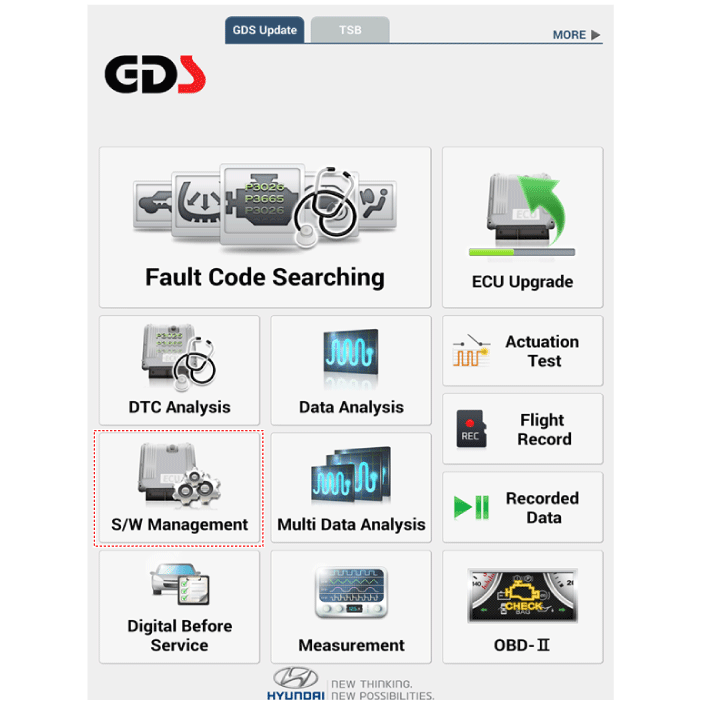

Записанную историю можно проверить с помощью дополнительной функции диагностического инструмента: «Проверить история предупреждений о разряде аккумулятора».

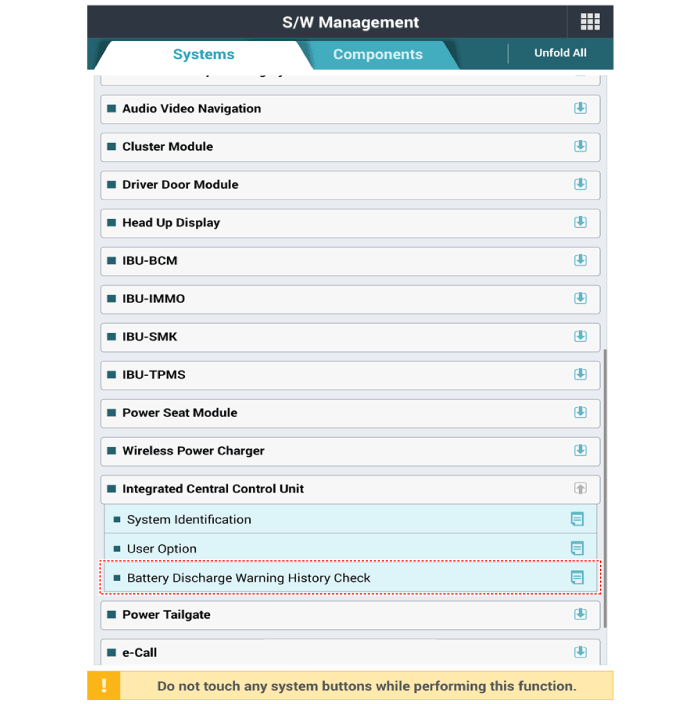

Проверка истории предупреждений о разряде аккумулятора

С помощью диагностического инструмента функция «Проверить историю предупреждений о разрядке аккумулятора» внедрена система интенсивной терапии.
