Процедуры ремонта

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.
2. 2
   Поверните рулевое колесо так, чтобы передние колеса смотрели прямо вперед.
3. 3
   Снимите модуль приводной подушки безопасности. (См. Ограничитель — «Модуль подушки безопасности привода»)
4. 4

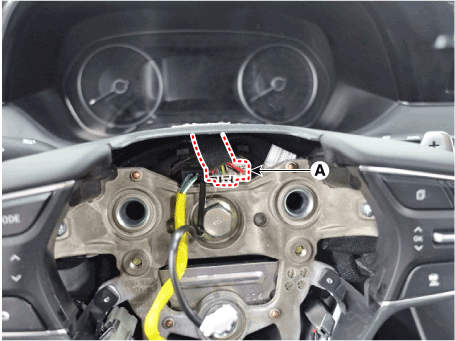

   Отсоедините разъем рулевого колеса (А).



5. 5

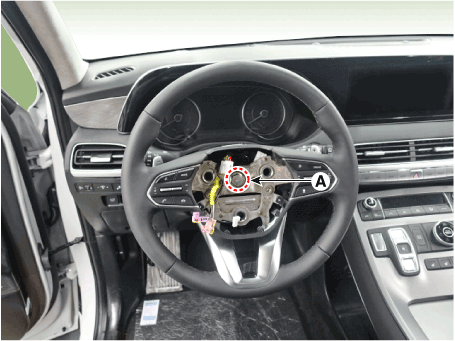

   Снимите рулевое колесо после ослабления болтов (А).

   Момент затяжки : 44,1–49 Н·м

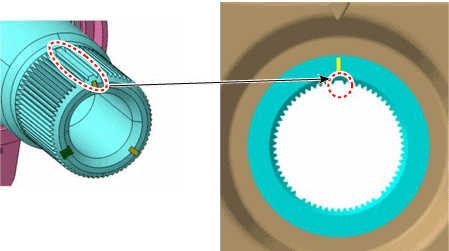

   Не используйте повторно болт блокировки рулевого управления. При сборке совместите зубья шестерни, как показано на рисунке ниже.

Разборка

1. 1
   Ослабьте винт и снимите нижнюю крышку (А).



2. 2

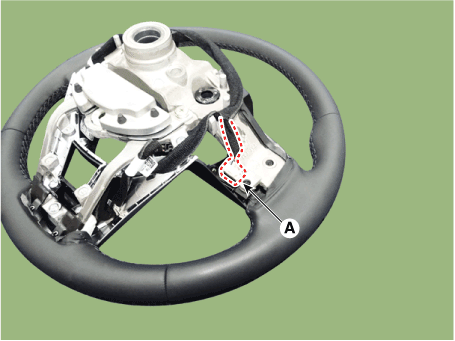

   Отсоедините разъем переключателя дистанционного управления (А).





3. 3

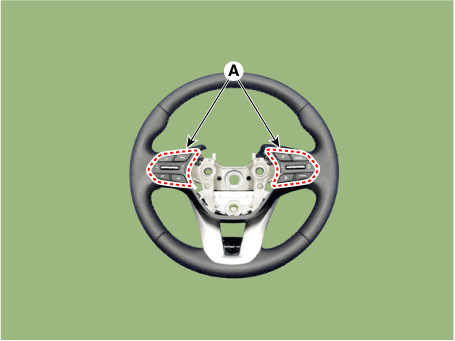

   Ослабьте винт и снимите переключатель дистанционного управления (А).



4. 4

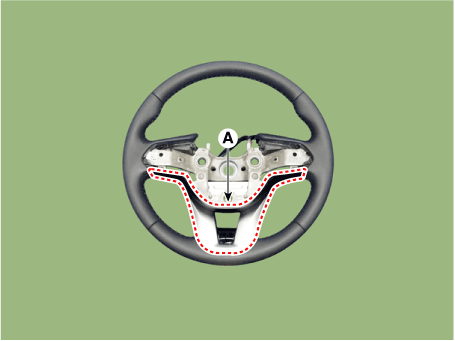

   Снимите накладку рулевого колеса (А).



5. 5

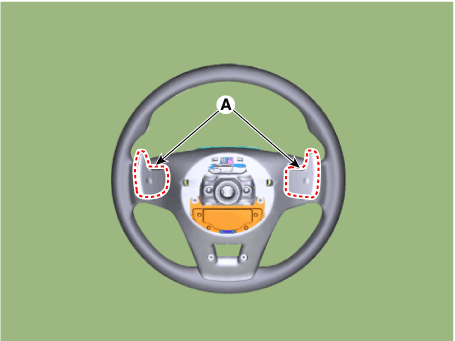

   Ослабьте винт и снимите подрулевой переключатель (А).
6. 6
   Снимите подрулевой переключатель после отсоединения разъема.



7. 7
   Ослабьте винт и снимите нижнюю крышку (А).



8. 8

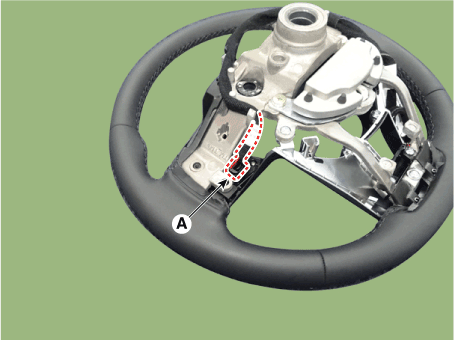

   Отсоедините разъем переключателя дистанционного управления (А).





9. 9
   Ослабьте винт и снимите переключатель дистанционного управления (А).



10. 10

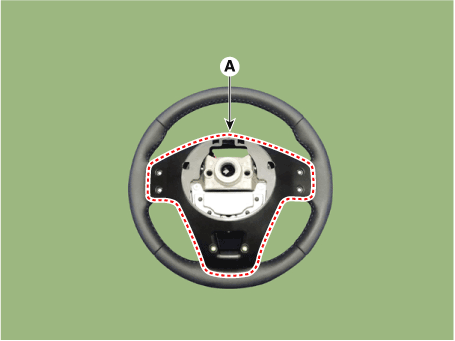

    Снимите накладку рулевого колеса (А).
