Рулевое колесо с подогревом

Описание и работа

Описание

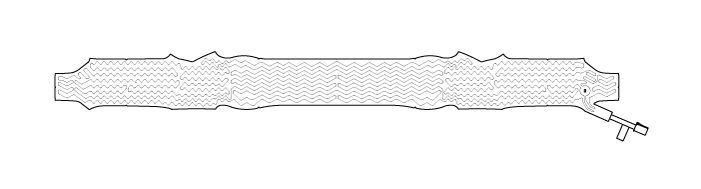

Подогрев накладок на рукоятку руля вызывает жар. Подушка с подогревом

Технические характеристики

Технические характеристики

Элемент	Спецификация
Напряжение	13,5 В
Сопротивление нагреваемой подушке	1,68 Ом ± 10 %
сопротивление NTC	10,0 кОм ± 5 % (25 °C)

Принципиальные диаграммы

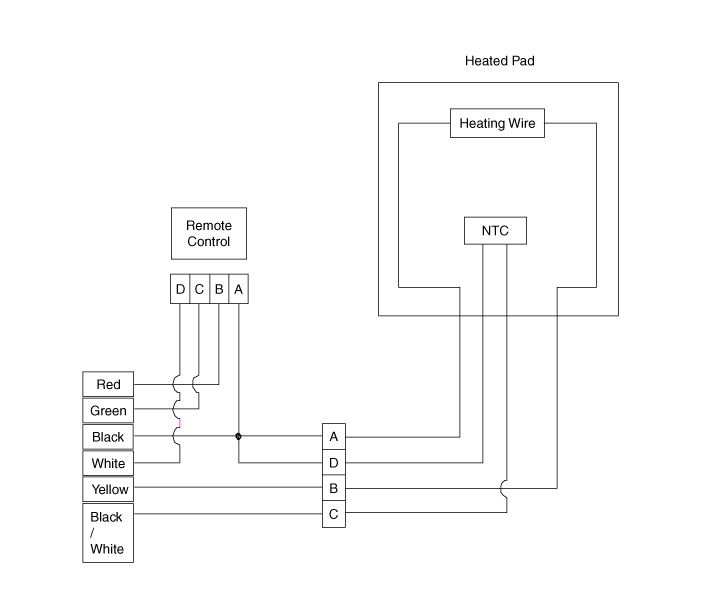

Схема системы

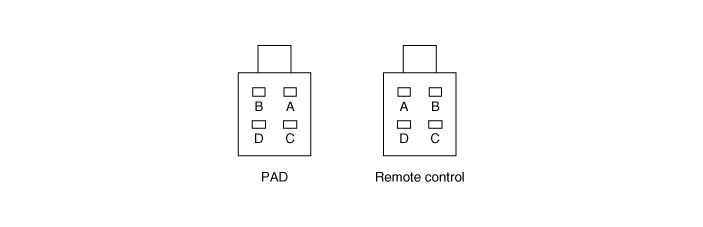

Терминал Функция

Элемент	Приколоть	Функция	Цвет провода
Подушечка	А	НАГРЕВАТЕЛЬ	Красный/черный
	Б	ЗАЗЕМЛЕНИЕ	Темно коричневый
	С	НТК-	Черный
	Д	НТЦ+	Черный
Дистанционное управление	А	ЗАЗЕМЛЕНИЕ	Черный
	Б	ЛЕТУЧАЯ МЫШЬ	Красный
	С	ВЕЛ	Зеленый
	Д	ВЫКЛЮЧАТЕЛЬ	Белый

Процедуры ремонта

осмотр

1. 1
   Измерьте сопротивление NTC и нагревательной пластины.

   • Сопротивление NTC - 10,0 кОм ± 5 % (25°С)
   • Сопротивление нагревательной площадки - 1,68 Ом ± 10%
2. 2

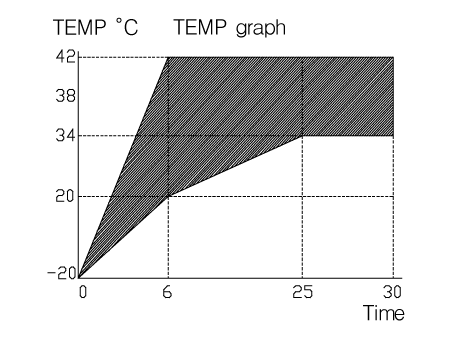

   Измерьте температуру.

   • Температура сцепления с поверхностью колеса должна повышаться от -20 °C. до 20 °C в течение 6 минут
   • Температура сцепления с поверхностью колеса должна поддерживаться в пределах 38 °С ± 4 °С. через 25 минут

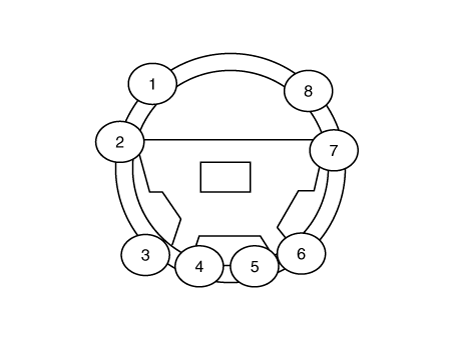

   • В это время включите, все точки измерения (1 - 8)
