Сборка обшивки крыши

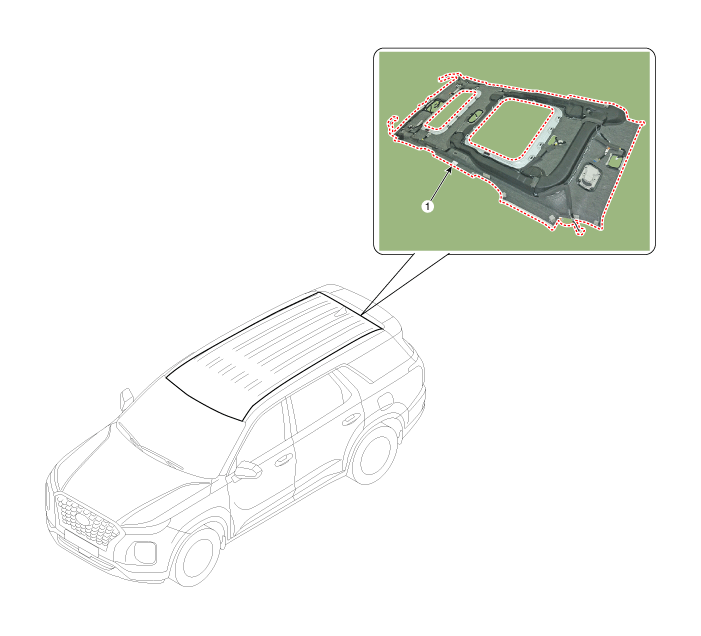

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите переднее сиденье. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите заднее сиденье. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите облицовку передней стойки. (Задняя часть внутренней отделки — «Облицовка передней стойки»)
4. 4
   Снимите верхнюю облицовку центральной стойки. (Задняя часть внутренней отделки — «Облицовка центральной стойки»)
5. 5
   Снимите облицовку задней стойки. (Задняя часть внутренней отделки — «Облицовка задней стойки»)
6. 6
   Снимите солнцезащитный козырек и фиксатор. (Задняя часть обшивки крыши — «Солнцезащитный козырек»)
7. 7
   Снимите вспомогательную ручку. (Задняя часть обшивки крыши — «Вспомогательная ручка»)
8. 8
   Снимите лампу верхней консоли. (Задняя электрическая система кузова — «Лампа на потолочной консоли»)
9. 9
   Снимите комнатную лампу. (Задняя электрическая система кузова — «Комнатная лампа»)
10. 10
    Снимите разъем зеркала ECM. (См. Электрическая система кузова — «Электрохромный салон, вид сзади»). Зеркало")
11. 11

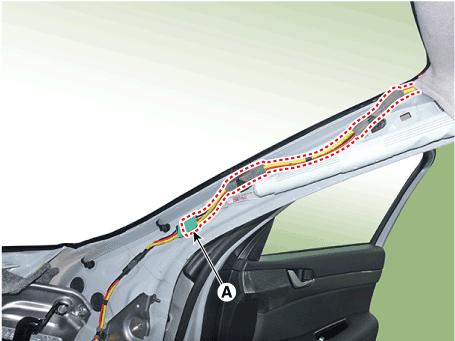

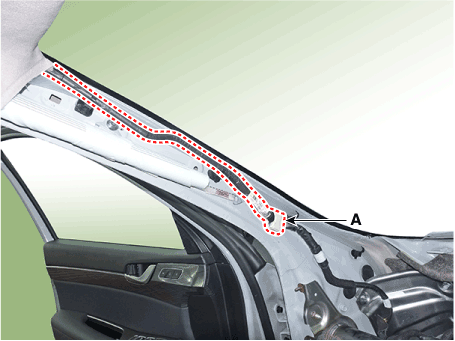

    Отсоедините главный разъем (А) отделки крыши от секции передней стойки. [левый]



    [Правый]



12. 12

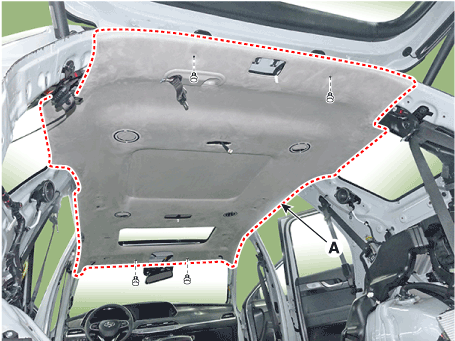

    Снимите зажим крепления обивки крыши и снимите обивку крыши в сборе. (А).



13. 13

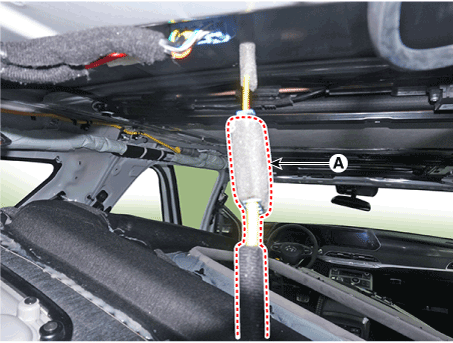

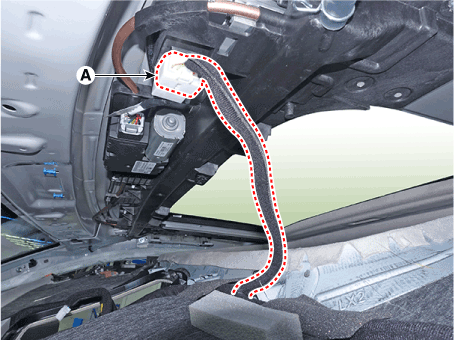

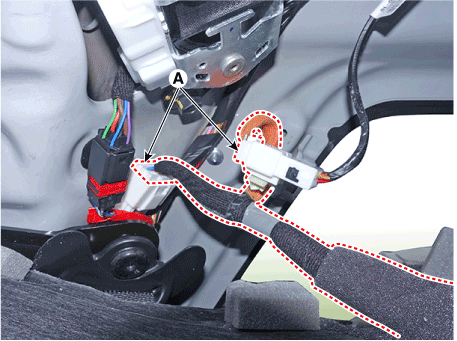

    Разъедините различные разъемы отделки крыши (А). [Передний]



    [Центр]



    [Задний]



14. 14

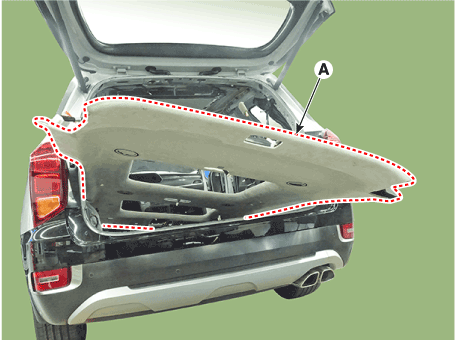

    Снимите обивку крыши в сборе (А) с автомобиля через заднюю дверь.



15. 15

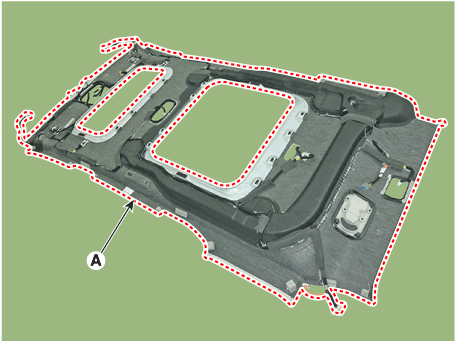

    Снимите жгут проводов обивки крыши с обивки крыши (А).

    Будьте осторожны, чтобы не повредить жгут проводов отделки крыши. при удалении.



    При установке жгута проводов отделки крыши на отделка крыши, непрерывно наносите термоклей, используя термоклеевой пистолет. Поместите противошумную прокладку на обивку крыши, чтобы предотвратить шум.

16. 16
    Для установки выполните процедуру удаления в обратном порядке.

    Убедитесь, что разъем подключен правильно. Замените все поврежденные клипсы.
