Hyundai Palisade: карданный вал в сборе / TJ шарнир
Компоненты и расположение компонентов

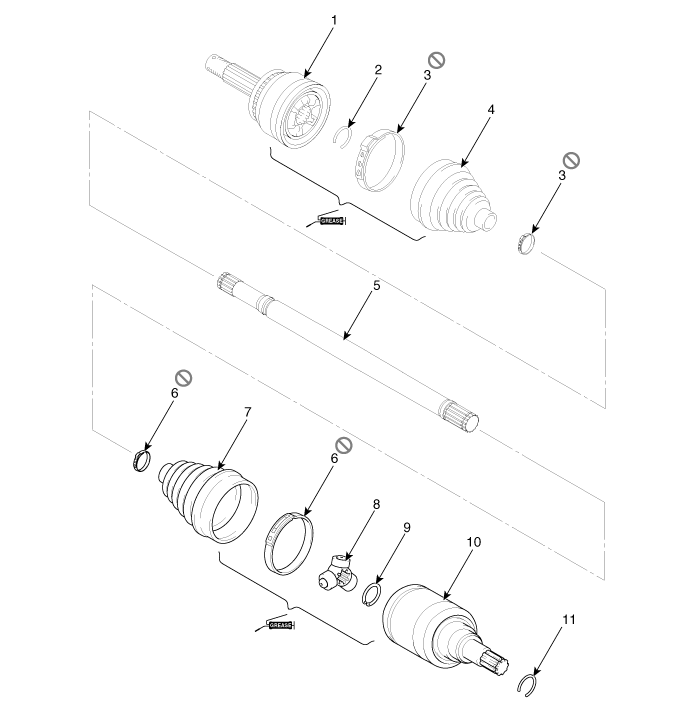

| Компоненты |
| [левый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Ремешок для ботинок TJ 7. Ботинок TJ 8. Паук в сборе |
9. Стопорное кольцо
10. Корпус ТЖ 11. Стопорное кольцо корпуса |

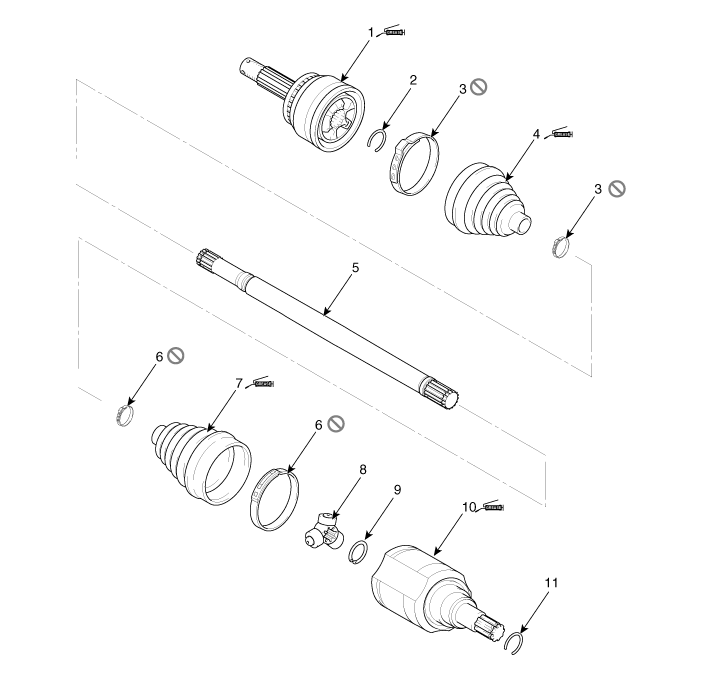

| [Правый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Ремешок для ботинок TJ 7. Ботинок TJ 8. Паук в сборе |
9. Клип
10. ТиДжей Кейс 11. Зажим 12. Стопорное кольцо корпуса |
Процедуры ремонта
| Удаление |
|
| 1. |
Снимите передний приводной вал.
(См. узел приводного вала — «Передний приводной вал»)
|
| 2. |

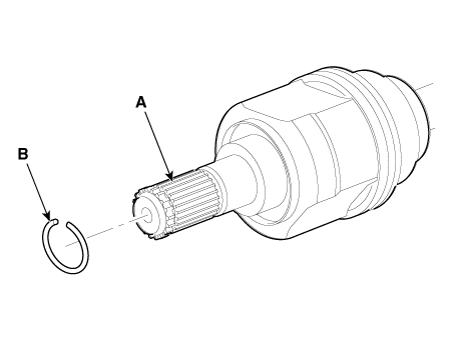

Снимите стопорное кольцо корпуса (В) со шлица приводного вала (А).
|
| 3. |

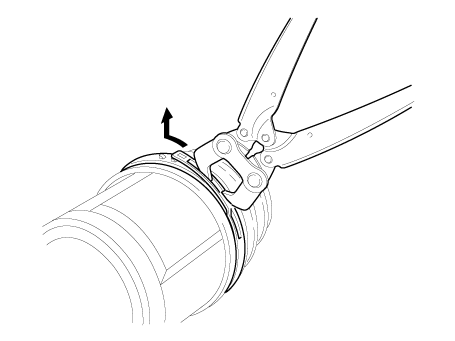

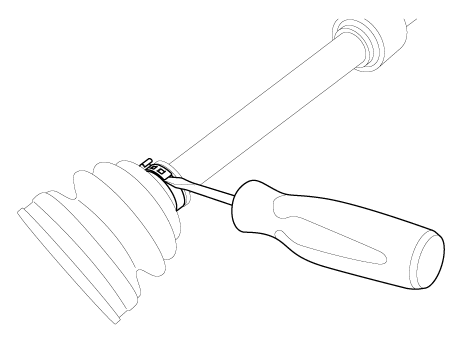

Снимите оба хомута с корпуса TJ.
|
| 4. |

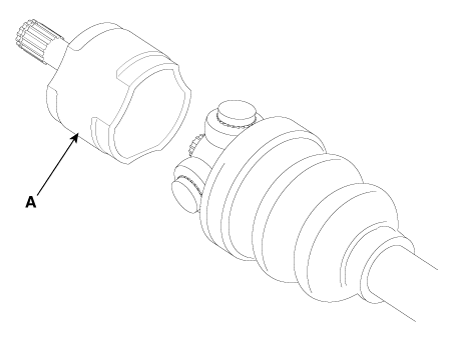

Снимите корпус TJ (А).
|
| 5. |

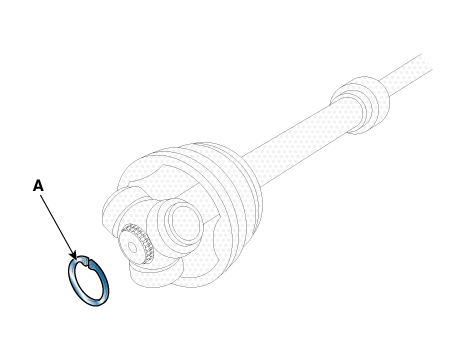

Снимите стопорное кольцо (А) с вала.
|
| 6. |

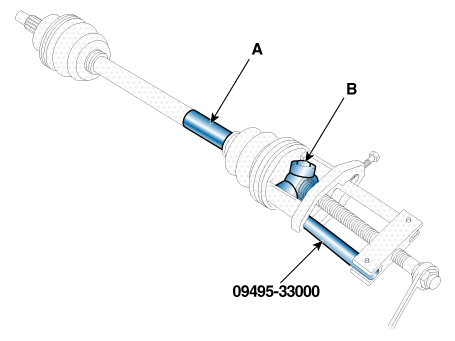

Снимите узел крестовины (B) с приводного вала (A), используя специальный
инструмент (09495-33000).
|
| 7. |
Очистите крестовину в сборе.
|
| 8. |
Снимите ботинок TJ (A).
|
| осмотр |
| 1. |
Проверьте крестовину в сборе на вращение роликов, износ или коррозию.
|
| 2. |
Проверьте канавку внутри корпуса шарнира на предмет износа или коррозии.
|
| 3. |
Проверьте сапоги TJ на наличие повреждений и износа.
|
| Монтаж |
| 1. |

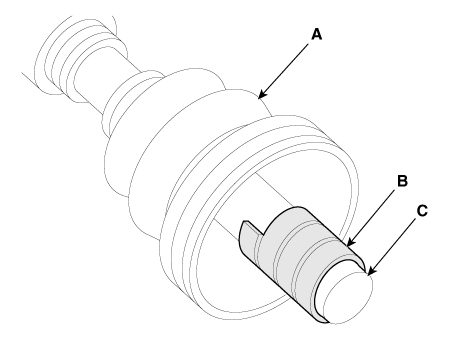

Оберните ленту вокруг шлица приводного вала (TJ), чтобы предотвратить повреждение
ботинок.
|
| 2. |
Установите загрузочную ленту TJ, а затем загрузку TJ.
|
| 3. |

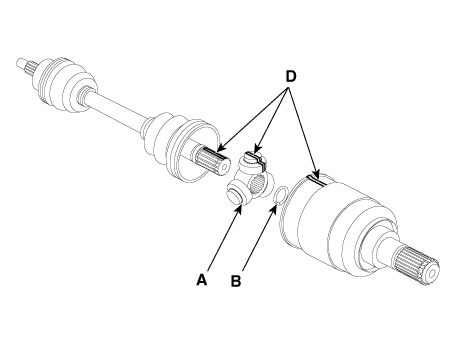

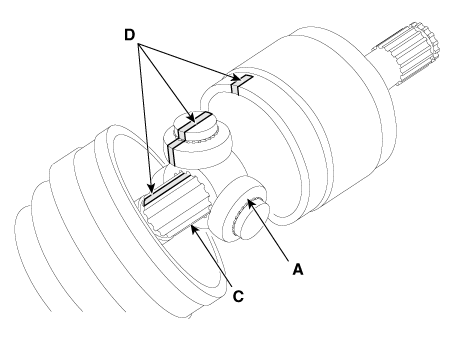

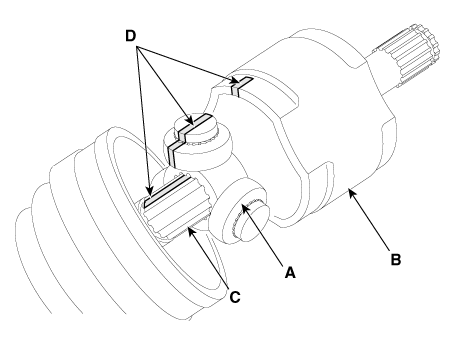

Руководствуясь установочными метками (D), сделанными во время разборки, установите
узел крестовины (A) и стопорное кольцо (B) на шлицах карданного вала
(С).
|
| 4. |
Добавьте указанную смазку в пыльник шарнира на столько, сколько было стерто.
при осмотре.
|
| 5. |
Установите оба загрузочных ремня.
|
| 6. |

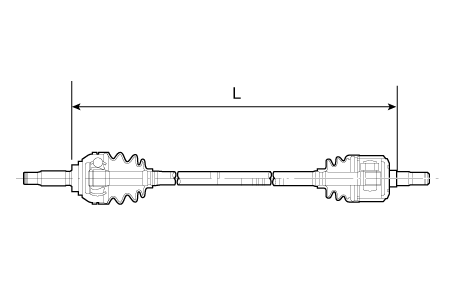

Чтобы контролировать воздух в ботинке TJ, соблюдайте указанное расстояние между
резинки ботинок, когда они затянуты.
|
|||||||||||
| 7. |

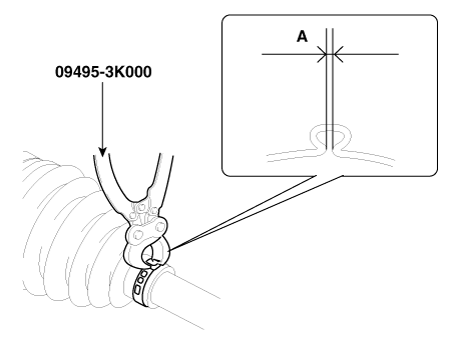

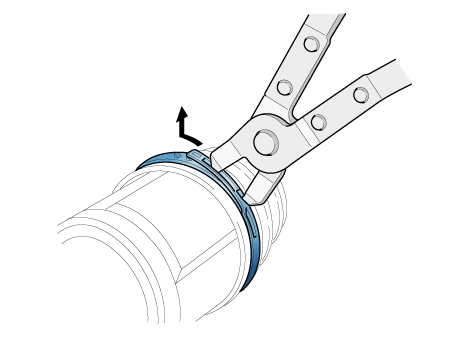

С помощью SST (09495-3K000) закрепите хомуты чехлов TJ.
|
| 8. |
Установите передний карданный вал.
(См. узел приводного вала — «Передний приводной вал»)
|
| 9. |
Проверьте переднее выравнивание.
(См. Система подвески — «Выравнивание переднего колеса»)
|
