Компоненты и расположение компонентов

Компоненты

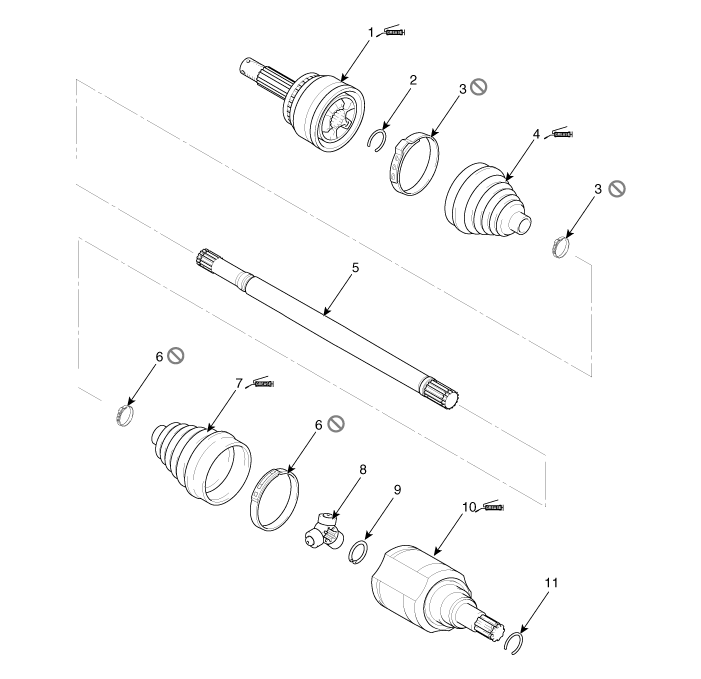

[левый]

Hyundai Palisade. Components and components location

1. Сборка БЖ
2. Стопорное кольцо BJ
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Вал
6. Ремешок для ботинок TJ
7. Ботинок TJ
8. Паук в сборе

9. Стопорное кольцо
10. Корпус ТЖ
11. Стопорное кольцо корпуса

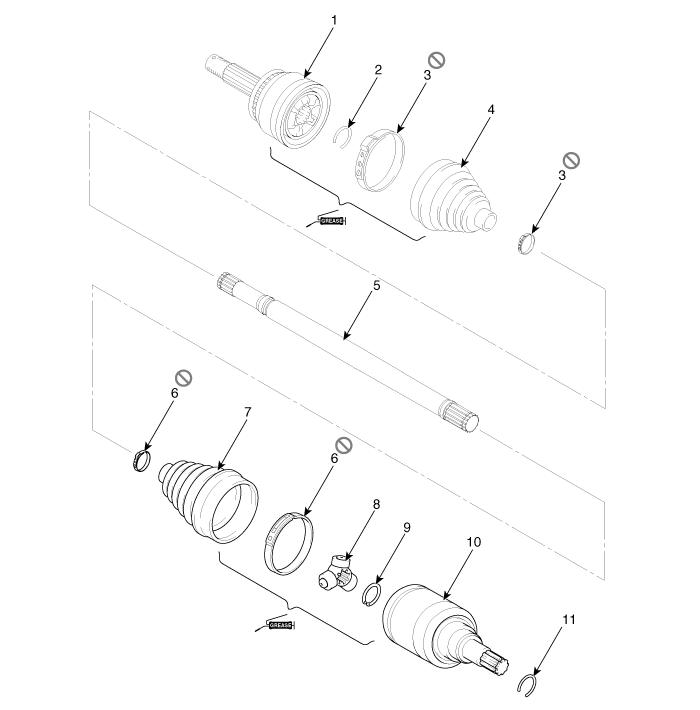

[Правый]

Hyundai Palisade. Components and components location

1. Сборка БЖ
2. Стопорное кольцо BJ
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Вал
6. Ремешок для ботинок TJ
7. Ботинок TJ
8. Паук в сборе

9. Стопорное кольцо
10. Жилье ТДЖ
11. Стопорное кольцо корпуса
