Hyundai Palisade: Головка блока цилиндров в сборе / Регулировка зазоров клапанов
|
Проверка зазора клапана
и регулировка (MLA)
|
|
•
|
Осмотрите и отрегулируйте зазор клапанов на холодном двигателе (двигатель
температура охлаждающей жидкости: 20°C (68°F)) и головка блока цилиндров установлена
к блоку цилиндров.
|
|
|
1.
|
Снимите крышку головки блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)
|
|
2.
|
Установите цилиндр №1 в ВМТ/сжатие.
|
(1)
|

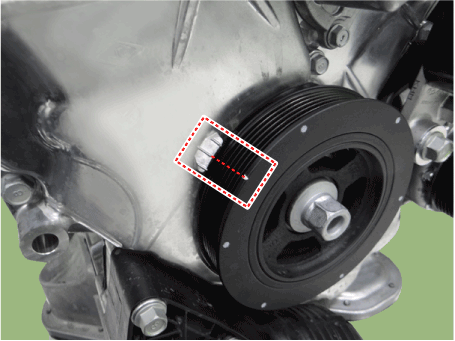

Поверните шкив демпфера коленчатого вала по часовой стрелке и совместите его канавку
с установочной меткой «Т» на нижней крышке цепи привода ГРМ.
|
|
(2)
|

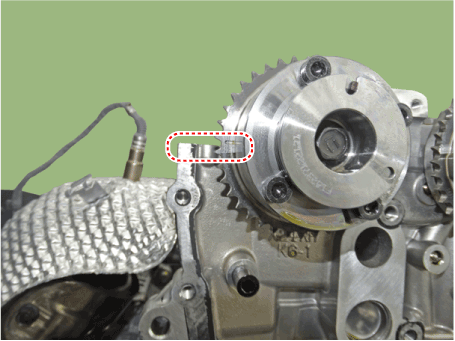

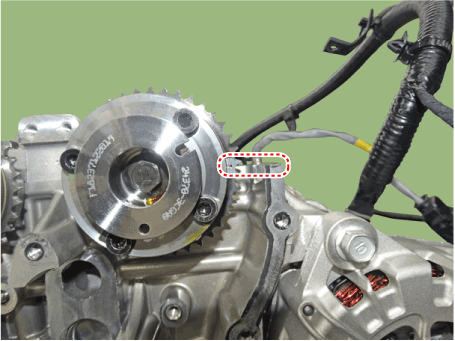

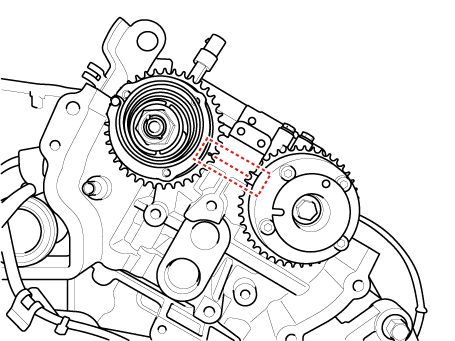

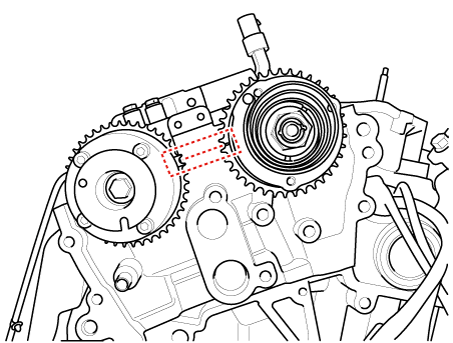

Убедитесь, что метка звездочки распределительного вала находится в
прямой линии на поверхности головки блока цилиндров, как показано на рисунке.
Если нет, поверните коленчатый вал по часовой стрелке на один оборот (360°).
[прием ЛГ]
[левый выхлоп]
[впуск относительной влажности]
[правый выхлоп]
|
•
|
Не вращайте двигатель против часовой стрелки.
|
|
|
|
|
3.
|
Осмотрите зазор клапана.
|
(1)
|

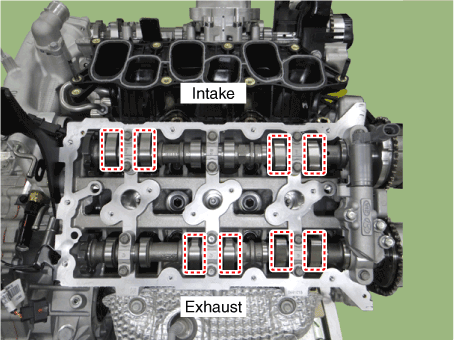

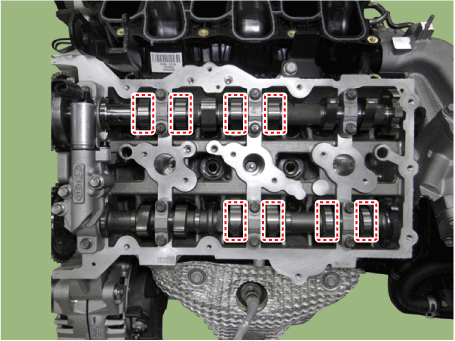

Цилиндр №1 в ВМТ, проверьте зазоры только клапанов.
показано ниже.
[левый]
[Правый]
Как измерить :
|
а.
|
С помощью толщиномера измерьте зазор между
толкатель и базовый круг распределительного вала.
|
|
б.
|
Запишите измерения зазора клапана, не соответствующие спецификации.
Они будут использованы позже для определения требуемой замены.
регулировочный толкатель.
|
|
Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C [68°F])
[Спецификация]
Впуск: 0,10–0,30 мм (0,0039–0,0118 дюйма)
Выхлоп: 0,20–0,40 мм (0,0079–0,0157 дюйма)
|
|
|
(2)
|
Поверните шкив коленвала по часовой стрелке на один оборот (360°) и
совместите канавку с установочной меткой «Т» на нижней цепи привода ГРМ.
крышка.
|
|
(3)
|

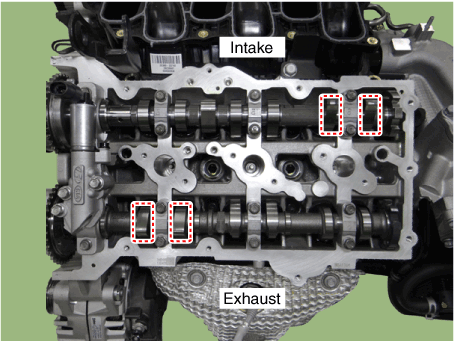

С цилиндром № 4 в ВМТ проверьте зазоры только для
клапаны, показанные на схеме ниже.
(См. шаг 1 процедуры.)
[левый]
[Правый]
|
|
|
4.
|
Отрегулировать зазор впускного и выпускного клапанов.
|
(1)
|
Установите цилиндр №1 в ВМТ/сжатие.
|
|
(2)
|
Снимите распределительный вал в сборе.
(См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)
|
|
(4)
|

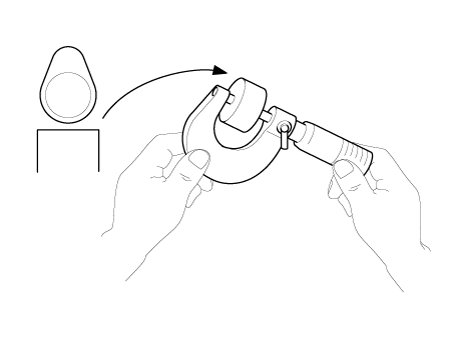

Измерьте толщину снятого толкателя с помощью микрометра.
|
|
(5)
|
Рассчитайте толщину нового толкателя так, чтобы зазор клапана
входит в указанное значение.
|
T : Толщина снятого толкателя.
A : Измеренный зазор клапана
N : Толщина нового толкателя
Впуск: N = T + [A - 0,20 мм (0,0079 дюйма)]
Выхлоп: N = T + [A - 0,30 мм (0,0118 дюйма)]
|
|
|
(6)
|
Выберите новый толкатель толщиной как можно ближе к
расчетное значение.
|
•
|
Прокладки доступны в 41 шаге размера
0,015 мм (0,0006 дюйма) от 3,00 мм (0,1181 дюйма)
до 3,60 мм (0,1417 дюйма).
|
|
|
|
(7)
|
Установите новый толкатель на головку блока цилиндров.
|
•
|
Нанесите моторное масло вокруг и поверх выбранных
толкатель.
|
|
|
|
(8)
|
Установите впускной и выпускной распределительные валы.
|
|
(9)
|
Установите крышки подшипников.
(См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)
|
|
(10)
|
Установите цепь привода ГРМ.
(См. Система синхронизации - «Цепь синхронизации»)
|
|
(11)
|
Сделайте два оборота коленчатого вала в рабочем направлении.
(по часовой стрелке) и выровняйте звездочки коленчатого и распределительного валов.
временные метки.

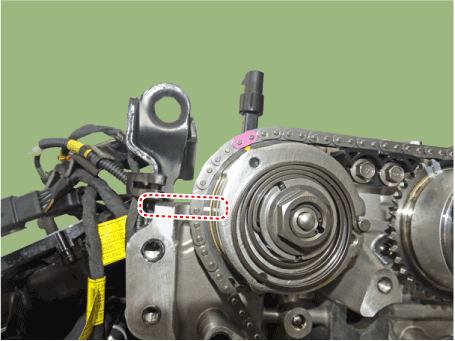

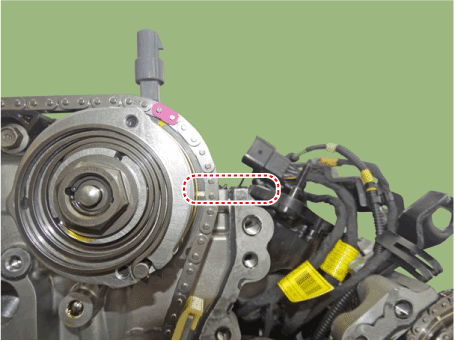

[прием ЛГ]
[левый выхлоп]
[впуск относительной влажности]
[правый выхлоп]
|
|
(12)
|
Перепроверьте зазор клапана.
|
Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C [68°F])
[Спецификация]
Впуск: 0,17–0,23 мм (0,0067–0,0090 дюйма)
Выхлоп: 0,27–0,33 мм (0,0106–0,0129 дюйма)
|
|
|
