Процедуры ремонта переключателя EPB

ДЕПОЗИТ

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи.
2. 2
   Снимите верхнюю крышку напольной консоли. (См. группу Кузов - "Консоль")
3. 3
   Снимите разъем переключателя EPB (A).



4. 4
   Для установки выполните процедуру, обратную снятию.

Контроль

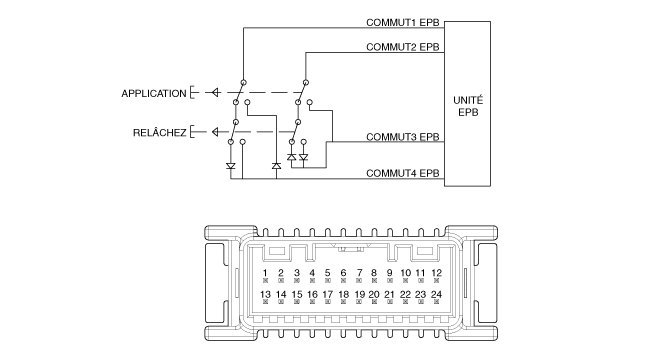

1. Проверьте целостность цепи между клеммами переключателя. при включении переключателя EPB.



   Пин №	Функция	Пин №	Функция
   1	ВСЕ1	13	КЛ (+)
   2	РЕЖИМ КБР	14	ИНД НЕ
   3	CN	15	ИНД СПАС
   4	РЕЖИМ ISG	16	РЕЖИМ ДМС
   5	РЕЖИМ PAS/RPAS	17	ИНД. ПАС/ДПАС
   6	Эко-режим активен	18	ЭПБ SW 4
   7	Б.	19	EPB SW 2
   8	РЕЖИМ БЛОКИРОВКИ ПОЛНОГО ПРИВОДА	20	РЕЛАКСАЦИЯ ВХОД
   9	ИНД. ISG	21	АВТОМАТИЧЕСКИЙ РЕЖИМ УДЕРЖАНИЯ
   10	ШАГОВЫЙ РЕЖИМ	22	EPB SW 3
   11	РЕЖИМ СПА	23	ЭПБ SW 1
   12	КЛ (+)	24	МАССА
