Руководство по обслуживанию и ремонту Hyundai Tucson: Сиденье с вентиляцией

Руководство по ремонту автомобилей Hyundai Tucson. / электрическая система кузова / Электрическое сиденье / Вентиляционное сиденье

Компоненты и расположение компонентов

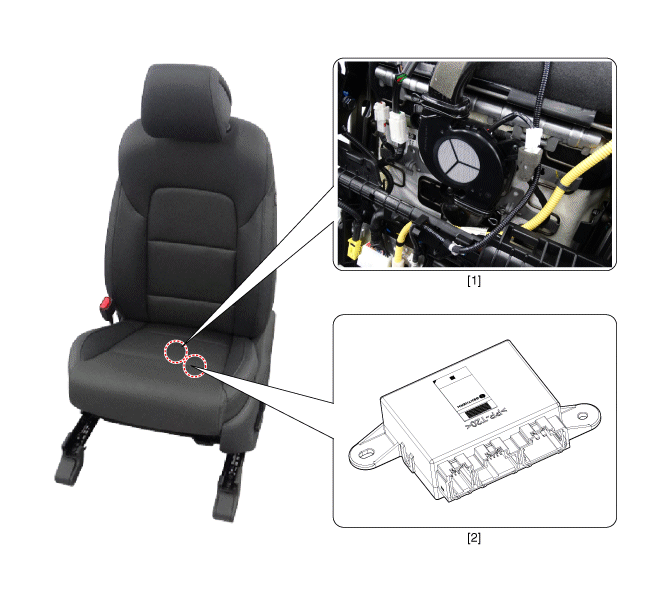

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Сиденье с вентиляцией (только пассажирское сиденье)

3. Обдув сиденья

Принципиальные диаграммы

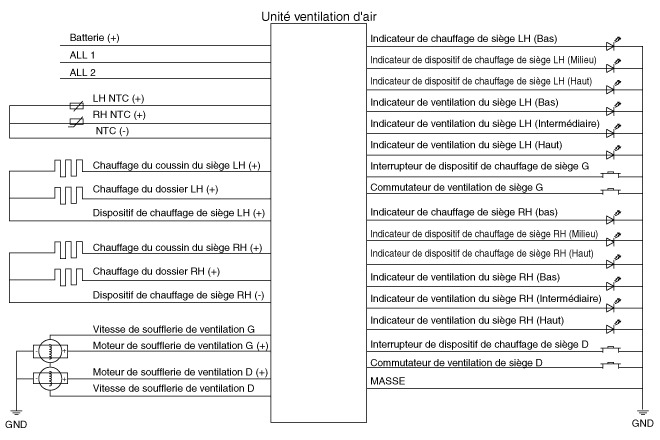

принципиальная электрическая схема

Процедуры ремонта

ДЕПОЗИТ

[Вентиляция + вентилятор]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднее сиденье. (См. Кузов — «Переднее сиденье»)

3.	Отсоедините разъем вентилятора (А), предварительно сняв фиксирующий зажим (В).

4.	Снимите ВЕНТИЛЯТОР вентилятора (A) после удаления винтов.

[Вентиляционный блок сиденья]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднее пассажирское сиденье. (См. Кузов — «Переднее сиденье»)

3.	Ослабьте винты вентиляционного блока сиденья.

4.	Снимите блок сиденья с вентиляцией (А), отсоединив разъемы. (Б).

СРЕДСТВО

[Вентиляция + вентилятор]

1.	Установите нагнетательный вентилятор.

2.	Установите трубопровод.

3.	Установите переднее сиденье в сборе.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Вентиляционный блок сиденья]

1.	Установите блок сиденья с вентиляцией.

2.	Установите переднее сиденье в сборе.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Контроль

Режим диагностики

1.	Вы можете войти в режим диагностики, нажав на кнопку вентиляция сиденья.

Вы можете войти в режим диагностики, обратившись к описанию следующий.

•	Нажмите ALL ON, одновременно нажимая кнопку сиденья на вентиляция от ALL OFF.

•	Нажмите и удерживайте IGN ON более двух секунд, прежде чем дважды нажав ее более чем на пять секунд.

•	Мигает светодиод, указывающий на сиденья водителя и пассажира в низком, среднем, высоком порядке.

После входа в режим диагностики можно проверить неисправность управляя мигающим светодиодом.

[Выключатель отопления и вентиляции]

Индикатор неисправности

светодиод мигает

Элементы для проверки

Подробные проверки

[Светодиодный подогрев сидений]
Внизу: ВСПЫШКА
Промежуточный: ВСПЫШКА
Вверху: ВСПЫШКА

Короткое замыкание питания провода обогревателя сиденья (Короткое замыкание)

1)	Короткое замыкание на питание нагревательного кабеля сиденья (короткое замыкание)

[Светодиодный подогрев сидений]
Внизу: ВСПЫШКА
Промежуточный: ВСПЫШКА
Высокий: ВЫКЛ.

Отключение питания кабеля обогревателя сиденья (отключение)

1)	Отсоединенный или отсутствующий разъем линии питания подогрев сидений

[Светодиодный подогрев сидений]
Внизу: ВЫКЛ.
Промежуточный: ВСПЫШКА
Высокий: ВЫКЛ.

NTC (отключение)

1)	NTC (отключение)

2)	Отключен или отсутствует разъем NTC

[Светодиодный подогрев сидений]
Внизу: ВСПЫШКА
Промежуточный: ВЫКЛ.
Высокий: ВЫКЛ.

NTC (короткое замыкание)

1)	Короткое замыкание терминала NTC

[Индикатор вентиляции сиденья]
Внизу: ВСПЫШКА
Промежуточный: ВСПЫШКА
Высокий: ВЫКЛ.

Отключение питания вентилятора вентиляции
Короткое замыкание сигнальной линии вентилятора вентиляции

1)	Отсоединенный или отсутствующий разъем линии питания вентиляция

2)	Отсоединенный или отсутствующий разъем сигнальной линии вентиляция

[Индикатор вентиляции сиденья]
Внизу: ВСПЫШКА
Промежуточный: ВСПЫШКА
Вверху: ВСПЫШКА

Короткое замыкание питания вентилятора вентиляции (короткое замыкание)

1)	Короткое замыкание питания вентилятора вентиляция (короткое замыкание)

4.	Проверить неисправность можно по мигающему светодиоду.

5.	Блок вентилируемого сиденья регистрирует возникшую неисправность.

6.	Если вы нажимаете кнопку обогрева пассажирского сиденья дольше пять секунд светодиод мигает четыре раза, сигнализируя о неисправности памяти, и сохраненная память будет удалена.

7.	Нажатие кнопки ALL OFF завершает режим диагностики для вентилируемое сиденье.

8.	Вы можете проверить, правильно ли работает система вентиляции сидений. после нажатия ВСЕ ВКЛ. Если вы хотите проверить код ошибки, вы можете обратиться к процедуре 2 выше.
