Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты и расположение компонентов

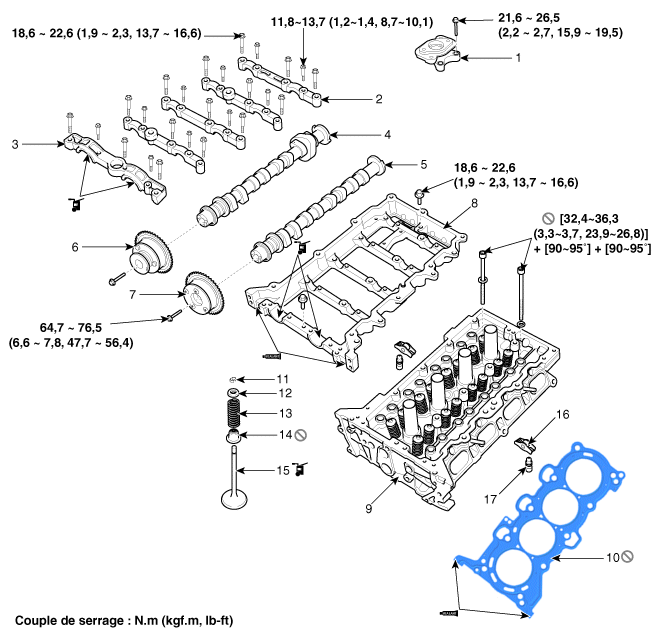

| КОМПОНЕНТЫ |
|
1. Адаптер насоса
есть топливо
2. Крышка подшипника распредвала 3. Крышка переднего подшипника распределительного вала. 4. Распредвал выпускных клапанов 5. Впускной распредвал 6. Выхлоп CVVT |
7. Впускной вариатор
8. Держатель кулачка 9. Головка блока цилиндров 10. Прокладка ГБЦ 11. Стопорный замок 12. Удержание |
13. Пружина клапана
14. Сальник штока клапана 15. Клапан 16. Маятник 17. HLA (гидравлический регулятор зазора) |
крышку головки блока цилиндров
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Крышка головки блока цилиндров
2. Прокладка ГБЦ
3. Прокладка кронштейна насоса
есть топливо
...
