Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов
Руководство по ремонту автомобилей Hyundai Tucson.
/
Приводной вал и ось
/
Каретка дифференциала в сборе / Головка заднего моста
/ Компоненты и расположение компонентов
| расположение компонента |
|
1. Задний карданный вал
г
2. Муфта в сборе 3. Кормовая часть палубы |
4. Задний приводной вал
Д
5. Приводной вал |

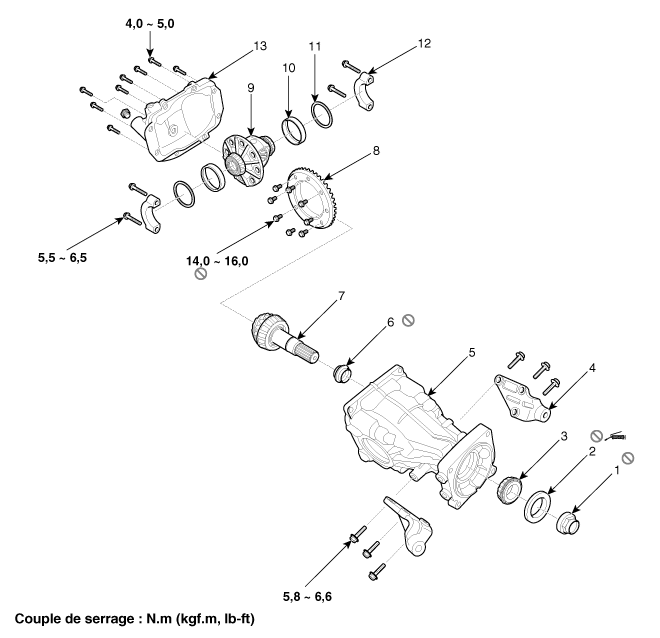

| КОМПОНЕНТЫ |
|
1. Контргайка шестерни
2. Сальник шестерни 3. Передний подшипник шестерни 4. Опора корпуса дифференциала 5. Корпус дифференциала 6. Распорка подшипника шестерни 7. Привод |
8. Зубчатый венец
9. Каретка 10. Наружное кольцо бокового подшипника. 11. Распорка 12. Крышка подшипника 13. Крышка заднего дифференциала |
Процедуры ремонта
ДЕПОЗИТ
1.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо/шину в сборе (А) со ступицы.
...
