Руководство по обслуживанию и ремонту Hyundai Tucson: электрический привод зеркал заднего вида

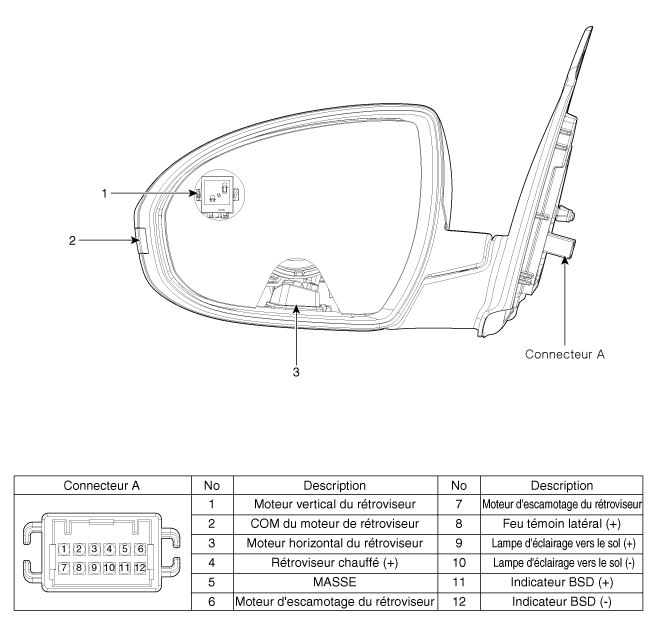

Компоненты и расположение компонентов
| КОМПОНЕНТЫ |
|
1. Индикатор BSD
2. Боковой индикатор |
3. Нижняя лампа подсветки
пол
|
Процедуры ремонта
| Контроль |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите внутреннюю облицовку переднего зеркала (А).
|
| 3. |
Отсоедините разъем электрического наружного зеркала заднего вида от проводки.
|
| 4. |

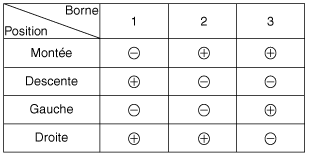

Пропустите напряжение батареи через каждую клемму, как показано на рисунке.
на плате и убедитесь, что зеркало заднего вида работает правильно.
[Переключатель зеркала (Л/П)]
[Лампа освещения пола]
[Индикатор BSD]
[Обогрев зеркала]
[боковые свидетели]
|
ИНТЕР. ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО ДВЕРИ
Компоненты и расположение компонентов
КОМПОНЕНТЫ
Принципиальные диаграммы
принципиальная электрическая схема
Электрический переключатель зеркал
убирающийся
...
