ИНТЕР. ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО ДВЕРИ

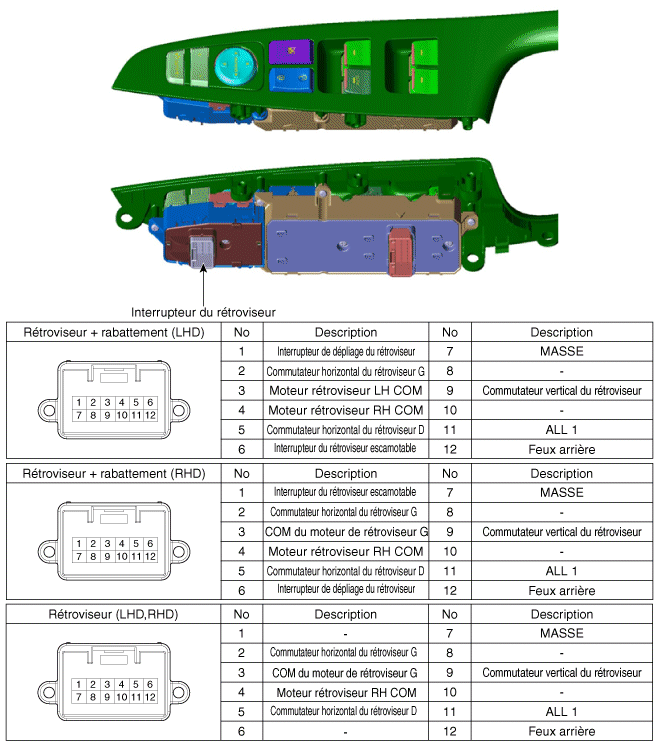

Компоненты и расположение компонентов

КОМПОНЕНТЫ

Принципиальные диаграммы

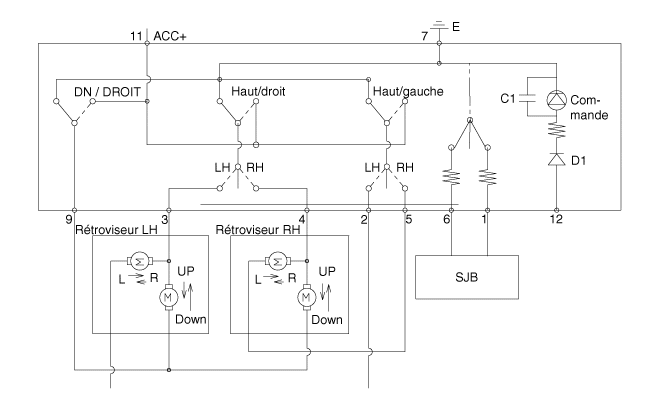

Принципиальная электрическая схема

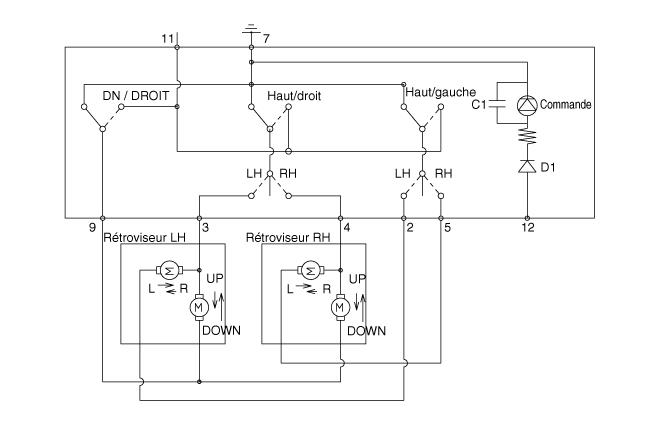

Электрический переключатель зеркал убирающийся

ИНТЕР. ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО

Процедуры ремонта

Контроль

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обивку двери водителя. (См. Кузов — «Облицовка передней двери»)
3. 3
   Отсоедините разъем переключателя зеркал с электроприводом от обшивка двери.



4. 4

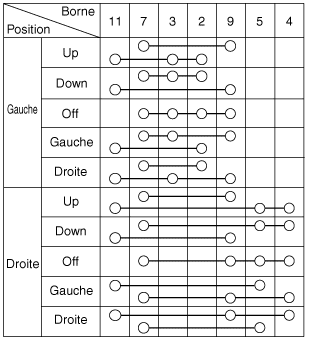

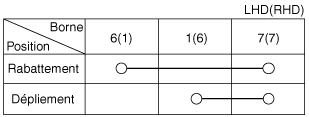

   Проверьте целостность цепи между клеммами в каждом положении переключателя. как показано ниже. [Электрический выключатель зеркала]



   [Переключатель зеркала с электроприводом]



ДЕПОЗИТ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обшивку передней двери водителя. (См. Кузов — «Облицовка передней двери»)
3. 3
   Ослабьте фиксирующие винты.



4. 4
   Снимите подлокотник с обивки двери (А).



5. 5
   Снимите узел переключателя стеклоподъемника (А).



6. 6
   Ослабьте крепежные винты, затем снимите переключатель стеклоподъемника. электрический (А).



СРЕДСТВО

1. 1
   Установите переключатель электрического стеклоподъемника.
2. 2
   Установите обшивку передней двери после подключения разъема.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
