Электрическая система двигателя
Принципиальные диаграммы
Место в руководстве: Электрическая система двигателя
~1мин чтения

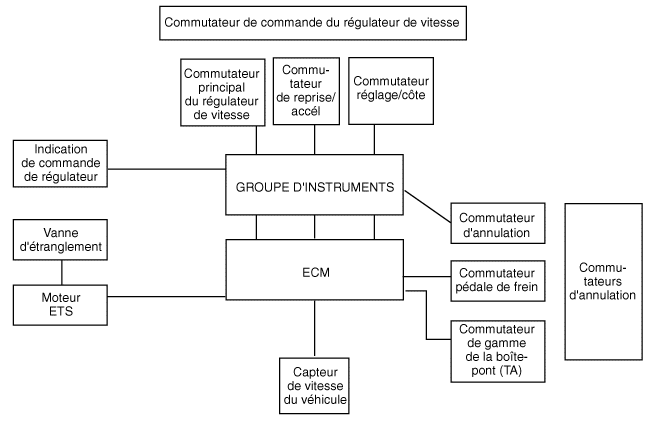

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМА
| Компоненты | Функция | |
| Датчик скорости автомобиля | Преобразует скорость автомобиля в пульс | |
| ЕСМ | Принимает сигналы от датчиков и переключателей управления; | |
| Индикатор круиз-контроля | Загорается, когда главный переключатель круиз-контроля включен (встроен в комбинацию приборов) | |
| Переключатели круиз-контроля | С переключателем ВКЛ/ВЫКЛ | Выключатель питания с автоматическим регулированием скорости |
| С переключателем RESUME/ACCEL | Управляет функциями автоматического регулирования скорости с помощью переключателя возобновление/ускорение (переключатель установки/выбега). | |
| Переключатель настройки/свободного хода | ||
| С переключателями отмены | С переключателем отмены | Посылает сигналы отмены в ECM. |
| Переключатель педали тормоза | ||
| Переключатель диапазонов коробки передач (A/T) | ||
| ДВИГАТЕЛЬ ЭТС | Регулирует дроссельную заслонку в соответствии с управляющим значением ECM. | |
* ETS: электрическая система дроссельной заслонки
