Технический обзор Hyundai Tucson Automotive: INTERR. КРУИЗ-КОНТРОЛЬ
Руководство по ремонту автомобилей Hyundai Tucson.
/
Электрическая система двигателя
/
СИСТЕМА КРУИЗ-РЕГУЛИРОВАНИЯ
/ ИНТЕРР. КРУИЗ-КОНТРОЛЬ
Принципиальные диаграммы
| Принципиальная электрическая схема |
|

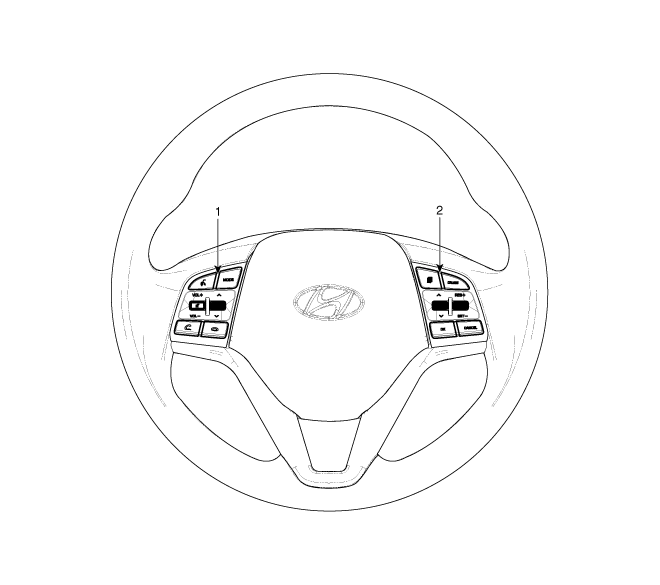

1. Переключатель
левый пульт (аудио + громкая связь)
2. Правый переключатель дистанционного управления (круиз-контроль + компьютер). на борту |
|
Процедуры ремонта
| Снятие и установка |
| 1. |
Снимите отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите модуль подушки безопасности с рулевого колеса.
(См. Ограничитель — «Модуль и переключатель подушки безопасности водителя (DAB)».
вращающийся")
|
| 3. |
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
|
| 4. |
Снимите переднюю крышку рулевого колеса (А) после ослабления
винты.
|
| 5. |
Отсоедините разъем дистанционного управления на рулевом колесе (А).
|
| 6. |
Снимите рулевой пульт дистанционного управления (A) после ослабления
мнение.
|
| 7. |
Для установки выполните процедуру, обратную снятию.
|
| Контроль |
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
| 1. |

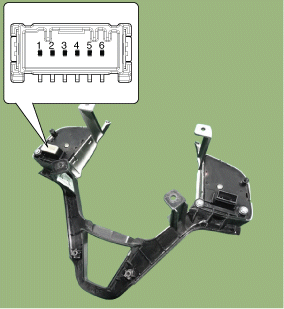

Отсоедините разъем переключателя круиз-контроля от переключателя управления.
|
| 2. |
Измерьте сопротивление между клеммами переключателя управления
когда рабочие переключатели включены (переключатель нажат).
|
| 3. |
Если не соответствует спецификации, замените переключатель.
|
Поиск неисправностей
ТАБЛИЦЫ СИМПТОМОВ
НЕУДАЧИ
ПРИЗНАК НЕИСПРАВНОСТИ 1
Признак неисправности 2
Признак неисправности
вероятная причина
РЕМЕ...
