Система торможения

Принципиальные диаграммы

Место в руководстве: Система торможения
Общая информация — 17Механическая система двигателя — 51Электрическая система двигателя — 26Система контроля выбросов — 23Система управления двигателем/топливом — 44система сцепления — 12СИСТЕМА РУЧНОЙ ТРАНСМИССИИ — 12СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ — 42Система полного привода (4WD) — 14Приводной вал и ось — 22Подвесная система — 30рулевая система — 16Задержание — 21Система торможения — 47Кузовные работы (внутри и снаружи) — 145Электрическая система кузова — 162Отопление, вентиляция и кондиционирование воздуха — 39
~1мин чтения

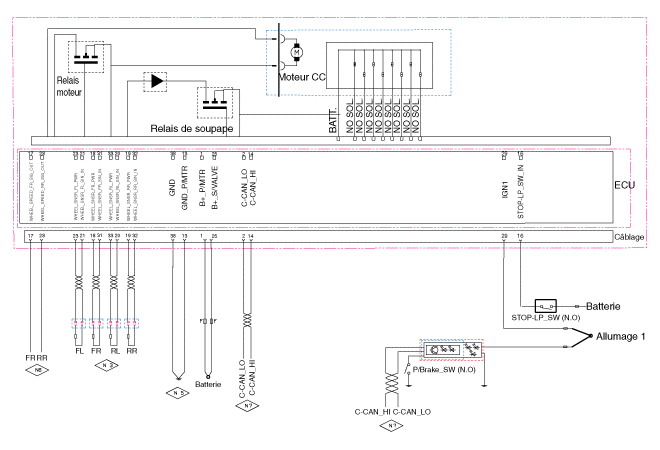

Схематические диаграммы

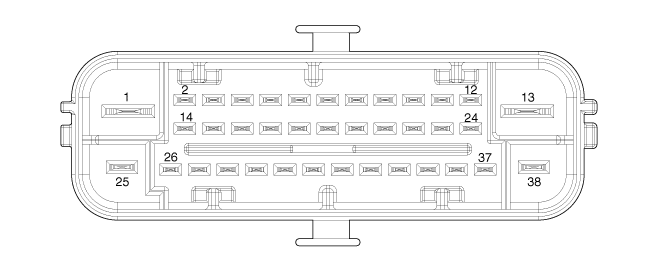

ТЕРМИНАЛ ФУНКЦИЯ

Соединительный терминал Ток (AMPS) Сопротивление (МОм)
НЕТ Описание
29 ЗАЖИГАНИЕ 1 (+) 50 мА 60
25 ПОС. БАТАРЕЯ 1 (ЖЕСТКИЙ КЛАПАН) 40 10
1 ПОС. АККУМУЛЯТОР 2 (ДВИГАТЕЛЬ) 137 (РАШ) 10
38 масса 40 250
13 ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ НАСОСА 137 (РАШ) 250
16 Выключатель стоп-сигнала 10 мА 250
28 ВЫХОД ЗАДНЕГО ПРАВОГО ДАТЧИКА 16 мА 250
2 ЛИНИЯ CAN-ШИНЫ (НИЗКАЯ) 30 мА 250
14 ЛИНИЯ CAN-ШИНЫ (ВВЕРХУ) 30 мА 250
34 ПИТАНИЕ ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА 30 мА 250
18 ПИТАНИЕ ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА 30 мА 250
33 ПИТАНИЕ ЗАДНЕГО ЛЕВОГО ДАТЧИКА 30 мА 250
19 ПИТАНИЕ ЗАДНЕГО ПРАВОГО ДАТЧИКА 30 мА 250
21 СИГНАЛ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА 16,8 мА 250
31 СИГНАЛ ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА 16,8 мА 250
20 СИГНАЛ ЗАДНЕГО ЛЕВОГО ДАТЧИКА 16,8 мА 250
32 СИГНАЛ ЗАДНЕГО ПРАВОГО ДАТЧИКА 16,8 мА 250
17 ВЫХОД ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА 16 мА 250
