Компоненты и расположение компонентов

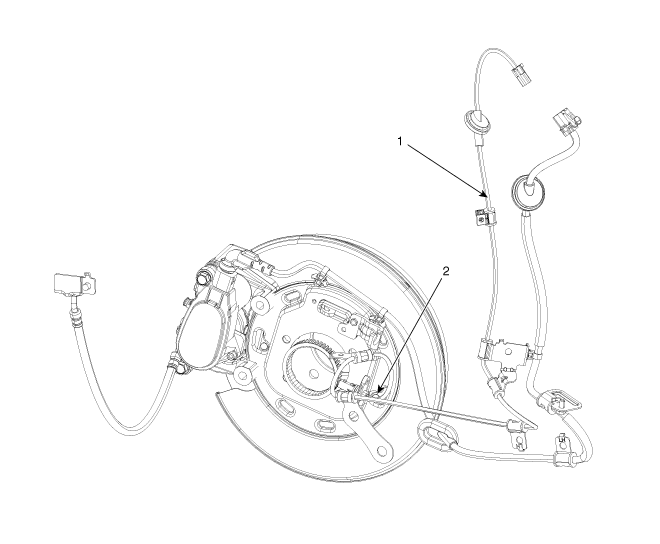

КОМПОНЕНТЫ
[ 2WD ]

1. Кабель датчика скорости передние колеса
2. Разъем датчика скорости переднее колесо

(4WD)

1. Датчик скорости колеса До
2. Разъем датчика скорости переднее колесо

Процедуры ремонта

ДЕПОЗИТ
1.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
2.
Отсоедините разъем датчика скорости заднего колеса (А). [только 2WD]

3.
Снимите кронштейн кабеля датчика скорости вращения колеса (В). [4WD только]
Момент затяжки:
6,9 ~ 10,8 Нм (0,7 ~ 1,1 кгс·м; 5,1 ~ 8,0 фунт-фут)

4.
Выверните болт крепления датчика скорости заднего колеса. (В). [только 4WD]
Момент затяжки:
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 7,6 фунт-фут)

5.
Ослабьте гайки крепления поворотного рычага, затем снимите поворотный рычаг. колебательный (А).
Момент затяжки:
98,1 ~ 117,7 Н·м (10,0 ~ 12,0 кгс·м, 72,3 ~ 86,6 фунт-фут)
[ 2WD ]

(4WD)

6.
Снимите трос датчика скорости вращения колеса, ослабив болт (В).
Момент затяжки:
8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

7.
Отверните болт кронштейна троса датчика скорости вращения колеса. (В).
Момент затяжки:
19,6 ~ 29,4 Нм (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

8.
Снимите обшивку со стороны багажника.
(См. Кузов — «Отделка багажника».)
9.
Отсоедините разъем датчика скорости заднего колеса, затем снимите датчик скорости переднего колеса.
10.
Для установки выполните процедуру, обратную снятию.
Контроль
1.
Измерьте выходное напряжение между клеммой датчика скорости колесо и масса.
•
Для защиты датчика скорости вращения колеса при измерения выходного напряжения, резистор 100 Ом следует использовать, как показано.

2.
Сравните изменение выходного напряжения датчика скорости колесо при нормальном изменении выходного напряжения, указанном ниже.

T_низкий: 0,59 В ~ 0,84 В
V_суп. : 1,18 В ~ 1,68 В
Диапазон частот: 1~2500 Гц
Датчик скорости переднего колеса
