Рулевое управление Flex

Описание и работа

ИНСТРУКЦИЯ

Flex Steering — это система, которая выбирает один из трех режимов рулевого управления. помощь в зависимости от предпочтений водителя или условий вождения. Функционирование

• Первая запись: Отображает текущий режим на комбинации приборов. (4 секунды)
• Добавление записи (4 секунды): Режим последовательно меняется.

• Два режима рулевого управления

НОРМАЛЬНЫЙ: Основной режим СПОРТ: в основном используется для движения по шоссе и с большей поддержкой.

Принципиальные диаграммы

ТЕРМИНАЛ ФУНКЦИЯ

Нет.	Описание	Нет.	Описание
1	ВСЕ1	13	КЛ (+)
2	РЕЖИМ КБР	14	ИНД НЕ
3	ГИБКИЙ РЕЖИМ РУЛЕВОГО УПРАВЛЕНИЯ	15	CN
4	РЕЖИМ ISG	16	РЕЖИМ ДМС
5	РЕЖИМ PAS/RPAS	17	ИНД. ПАС/ДПАС
6	Эко-режим активен	18	CN
7	Б.	19	CN
8	РЕЖИМ БЛОКИРОВКИ ПОЛНОГО ПРИВОДА	20	РЕЛАКСАЦИЯ ВХОД
9	ИНД. ISG	21	CN
10	ШАГОВЫЙ РЕЖИМ	22	CN
11	CN	23	CN
12	КЛ (+)	24	МАССА

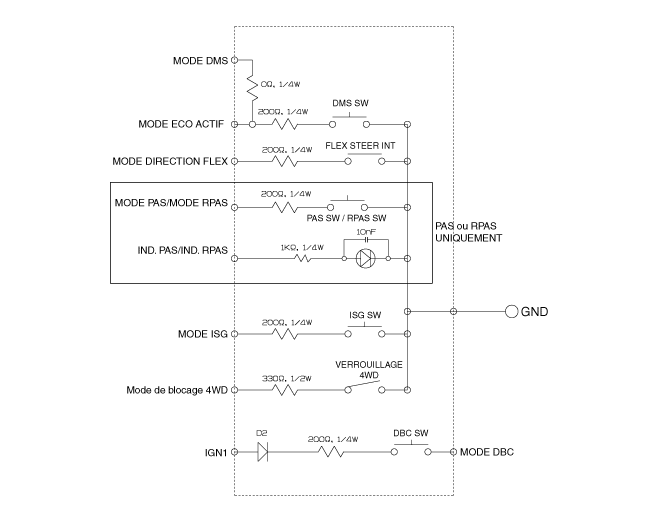

Принципиальная электрическая схема

Процедуры ремонта

ЗАМЕНА

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи.
2. 2
   Снимите верхнюю крышку напольной консоли. (См. группу Кузов - "Консоль")
3. 3
   Снимите разъем переключателя EPB (A).



4. 4
   Активируйте переключатель ESC OFF и проверьте наличие непрерывности между клеммами переключателя.



   Нет.	Описание	Нет.	Описание
   1	ВСЕ1	13	КЛ (+)
   2	РЕЖИМ КБР	14	ИНД НЕ
   3	ГИБКИЙ РЕЖИМ РУЛЕВОГО УПРАВЛЕНИЯ	15	CN
   4	РЕЖИМ ISG	16	РЕЖИМ ДМС
   5	РЕЖИМ PAS/RPAS	17	ИНД. ПАС/ДПАС
   6	Эко-режим активен	18	CN
   7	Б.	19	CN
   8	РЕЖИМ БЛОКИРОВКИ ПОЛНОГО ПРИВОДА	20	РЕЛАКСАЦИЯ ВХОД
   9	ИНД. ISG	21	CN
   10	ШАГОВЫЙ РЕЖИМ	22	CN
   11	CN	23	CN
   12	КЛ (+)	24	МАССА
