Руководство по обслуживанию и ремонту Hyundai Tucson: Рулевое колесо с подогревом

Руководство по ремонту автомобилей Hyundai Tucson. / рулевая система / Руль / Подогрев руля

Описание и работа

Описание

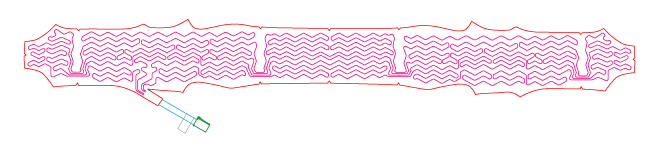

Подушечки с подогревом для сцепления с направлением.
1.
Подогрев рулевой рейки

Добрый
ТЕМПЕРАТУРА
Примечания
Кожа
38°С±4°С
Применить повсюду

2.
Рулевое управление с подогревом: Встроенное управление BCM (модуль управления кузов)

Функционирование
Кнопочный переключатель передает сигналы на нагревательный модуль рулевого колеса.
При повторном нажатии переключателя устройство переходит в режим ВКЛ. и ВЫКЛ.
Если питание отключается во время работы, переключатель сбрасывается в инвалидном состоянии.
Поэтому модуль обогрева руля инициализируется в инвалидном состоянии.

Принципиальные диаграммы

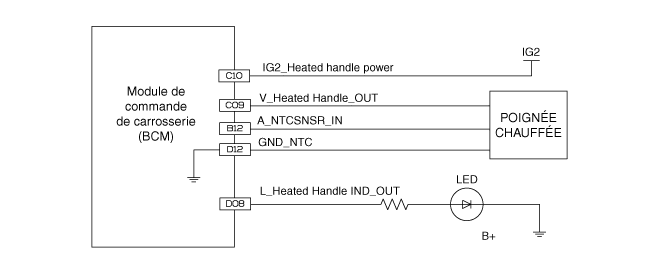

Схема системы

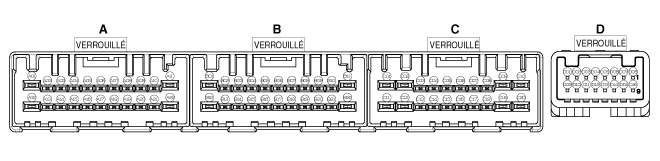

ТЕРМИНАЛ ФУНКЦИЯ

ПИН-код
Функция
С10
IGN 2_Электропитание рулевого колеса с подогревом
С9
Рулевое колесо с подогревом
Д12
НТК (-)
В12
НТК (-)
Д8
Экл. подогрев руля.

Процедуры ремонта

ОСМОТР
1.
Измерьте сопротивление NTC и нагретой пластины.
–
Сопротивление NTC (черный/желтый, черный) - 10,0 кОм ± 10% (25°C)
–
Сопротивление грелки (желтая, черная) - 1,6~2,0 Ом±10%
2.
Измерьте температуру.
–
Температура ручки поверхности колеса должна повышаться от -20°C до 20°C в течение 6 минут
–
Температура поверхности ручки колес должна поддерживаться при 38°C ± 4°C через 25 минут
–
В это время активируйте все точки измерения (1~8)

3.

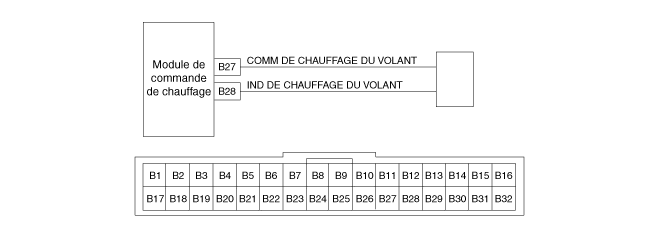

Переключатель обогрева рулевого колеса
–
Проверьте целостность цепи между клеммами выключателя с помощью включен переключатель обогрева рулевого колеса.

ПИН-код
Функция
Б27
Переключатель обогрева рулевого колеса
Б28
Экл. переключателя обогрева рулевого колеса.

Процедуры ремонта
ДЕПОЗИТ 1. Отсоедините отрицательный кабель аккумулятора от аккумулятора, затем подождите. не менее 30 секунд. 2. Поверните руль, чтобы сказать...

Рулевое управление Flex
Описание и работа ИНСТРУКЦИЯ Flex Steering — это система, которая выбирает один из трех режимов рулевого управления. помощь в соответствии с предпочтениями водителя или ...
