ПЕРЕДНЯЯ СТОЙКА В СБОРЕ

Компоненты и расположение компонентов

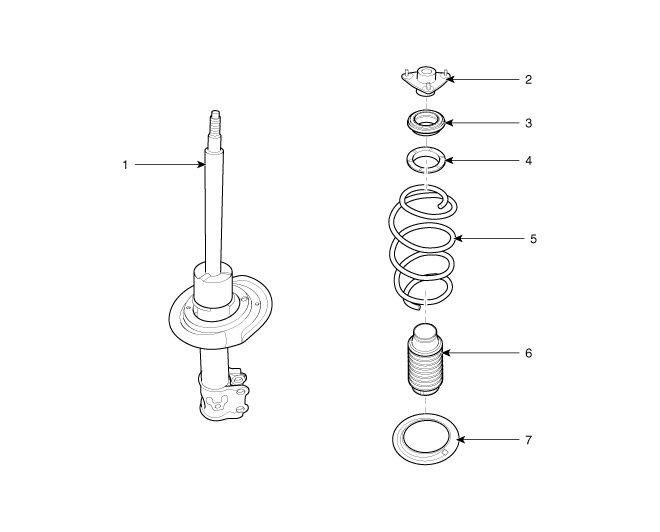

КОМПОНЕНТЫ

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,2 ~ 108 Н·м



2. 2
   Снимите тормозной шланг и датчик скорости вращения колеса с переднюю стойку в сборе, ослабив болты крепления (В).

   Момент затяжки: 6,9 ~ 10,8 Н·м



3. 3
   Снимите фитинг стабилизатора поперечной устойчивости (В) с поперечины в сборе. (А) ослабив гайку.

   Момент затяжки: 98,1 ~ 118 Н·м



4. 4
   Ослабив болты крепления стойки, снимите узел. сиденье (А).

   Момент затяжки: 156,9 ~ 176 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)



5. 5
   Снимите верхнюю крышку капота. (См. Группа кузовных работ — «Верхняя крышка тента»)
6. 6
   Снимите переднюю стойку, ослабив крепежные гайки. стойки.

   Момент затяжки: 53,9 ~ 74 Н·м



7. 7
   Для установки выполните процедуру, обратную снятию.

РАЗБОРКА

1. 1
   Снимите пылезащитную крышку (А).



2. 2
   Сожмите винтовую пружину (А) с помощью специального инструмента (09546-26000). Не сжимайте пружину больше, чем необходимо.



3. 3
   С помощью SST (09546-3X100) ослабьте контргайку.



4. 4
   Снимите изолятор, тарельчатую пружину, цилиндрическую пружину и пыльник стойки.

Контроль

1. 1
   Убедитесь, что изолятор амортизатора не поврежден и не изношен.
2. 2
   Убедитесь, что резиновые детали не имеют трещин и повреждений.
3. 3
   Сожмите и выдвиньте шток поршня (А) и убедитесь, что нет ненормальное сопротивление или ненормальный шум во время работы.



4. 4
   Полностью выдвиньте шток поршня.
5. 5
   Сделайте отверстие в секции «А» для удаления газа из баллона.



Сборка

1. 1
   Установите изолятор, тарельчатую пружину, спиральную пружину. и пыльник стойки.
2. 2
   Сожмите винтовую пружину (А) с помощью специального инструмента (09546-26000). Не сжимайте пружину больше, чем необходимо.



3. 3
   С помощью SST (09546-3X100) установите стопорную гайку.
