Описание

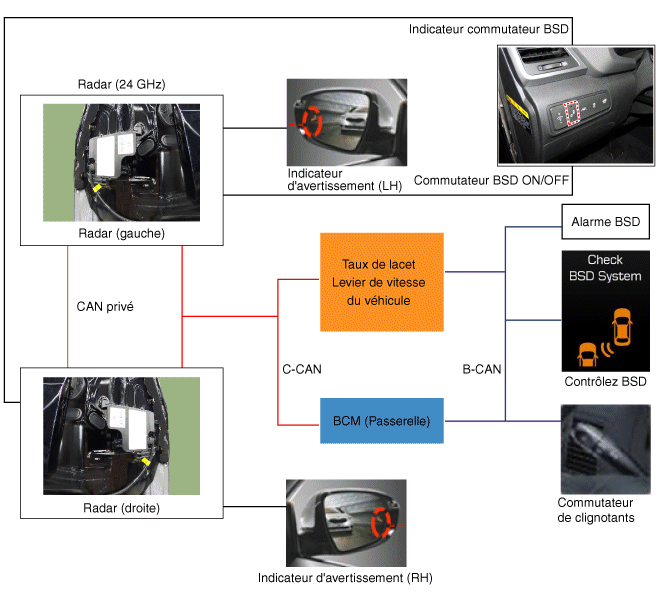

BSD — это система, измеряющая скорость и расстояние до движущихся сзади транспортных средств. с помощью двух радиолокационных датчиков электромагнитных волн, установленных на бампере назад; он обнаруживает любое транспортное средство в слепой зоне и подает сигнал тревоги (зрительные и слуховые).

–	Обнаружение слепых зон (BSD): обнаруживает другие транспортные средства в этом районе. BSD и активирует сигнальную лампу BSD для водителя. Контрольная лампа начинает мигать, когда водитель включает указатель поворота, чтобы войти в полосу, где другое транспортное средство.

–

Система помощи при смене полосы движения (LCA): обнаруживает другие приближающиеся автомобили. на большой скорости в зоне BSD и активирует контрольную лампу БСД для драйвера.

Контрольная лампа начинает мигать, когда водитель включает указатель поворота, не распознавая транспортное средство внезапно приближается в этом направлении.

–	Предупреждение о перекрестном движении сзади (RCTA) задней части автомобиля): Когда автомобиль движется задним ходом, RCTA подает сигнал тревоги, чтобы предупредить другое транспортное средство, приближающееся сзади или в сторону.

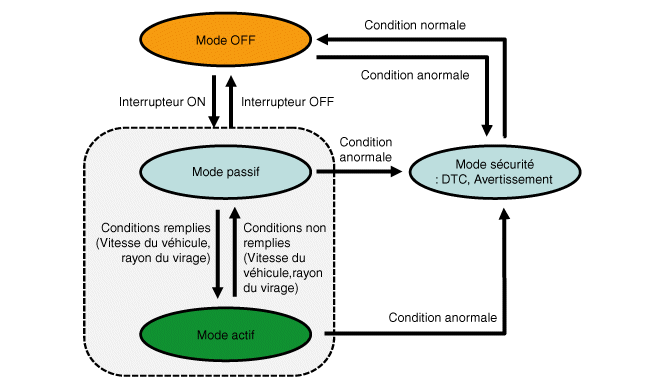

Системный сервисный режим

1.	При запуске двигателя при выключенном зажигании режим OFF активирован.

2.	При активации переключателя ON в режиме OFF пассивный режим активирован.

При запуске двигателя при включенном зажигании пассивный режим активирован.

※ Когда ВСЕ ВКЛЮЧЕНО, переключатель находится в исходном состоянии: последний положение сохраняется.

–	Если IGN OFF → ON при включенном переключателе, переключатель включен.

–	Если IGN OFF → ON при выключенном переключателе, переключатель ВЫКЛЮЧЕННЫЙ.

4.	Если вы запускаете двигатель с помощью переключателя BSD ON или активируете BSD с ALL OFF, сигнальная лампа наружного зеркала заднего вида продолжает мигать в течение 2-3 секунд. Это информирует драйвер о том, что система BSD готова. (если система находится в режиме отказа, мигания нет.)

5.	Если выполняются условия активации (скорость и радиус кривизны) во время движения активный режим включен (выдается предупреждение).

6.	Если условия активации (скорость и радиус кривизны) не не встречено во время движения, включен пассивный режим (предупреждение взял из).

7.	Если операция BSD и LCA не работает в любом режиме, режим сбой включен.

8.	Если BSD и LCA работают нормально в режиме отказа, режим OFF активирован.

9.	Когда переключатель OFF нажат с функцией BSD и LCA в режиме работы (активный/пассивный) активируется режим ВЫКЛ.

Состояние предупреждения

1.	Зона предупреждения

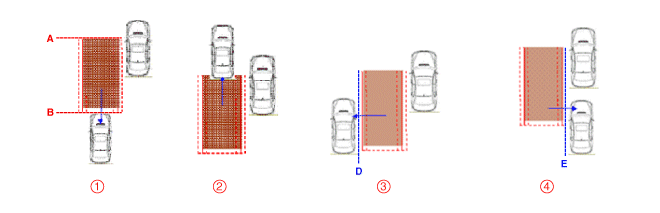

Условия включения предупреждения BSD

① Кузов целевого автомобиля находится полностью позади линия А.

② Часть целевого транспортного средства пересекла линию B.

② Часть целевого транспортного средства превысила линию D и гистерезис В.

④ Все целевое транспортное средство превысило линию E и гистерезис IN.

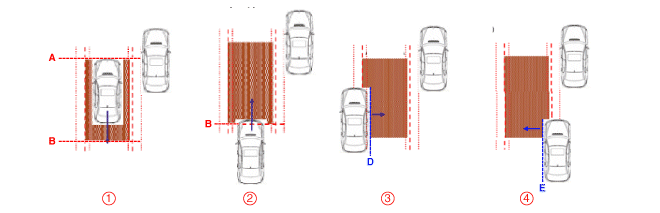

Условия предупреждения BSD OFF

② Кузов целевого транспортного средства перемещается за линию B.

① Кузов целевого транспортного средства движется перед линией А.

③ Все целевое транспортное средство превысило гистерезис D-линии и выхода.

② Все целевое транспортное средство превысило линию E и гистерезис Out.

Условия предупреждения LCA ON

① Целевой кузов автомобиля находится перед линией B.

② Часть целевого транспортного средства пересекла линию C.

② Часть целевого транспортного средства превысила линию D и гистерезис В.

④ Все целевое транспортное средство превысило линию E и гистерезис IN.

⑤ При всех вышеперечисленных условиях TTC (время до столкновения) не не менее 4,5с

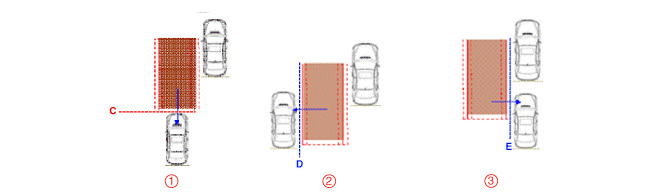

Условия предупреждения LCA OFF

① Целевой кузов автомобиля находится перед линией B.

② Целевое транспортное средство полностью пересекло линию C.

③ Все целевое транспортное средство превысило гистерезис D-линии и выхода.

② Все целевое транспортное средство превысило линию E и гистерезис Out.

⑤ При указанных выше условиях TTC (время, оставшееся до столкновения) длиннее 4,5 сек.

6.	Условия активации датчика ① Переключатель BSD и LCA (обозначается светодиодом переключателя) активирован. ② Скорость автомобиля: 30 км/ч или более ③ Радиус кривой: 125 м или более ④ Относительная скорость автомобиля: -10~250㎞/ч («-» означает обгон предыдущего транспортного средства)

Условия отключения датчика

① Переключатель BSD и LCA (обозначается светодиодом переключателя) отключен.

② Скорость автомобиля: 28 км/ч или менее

③ Радиус кривой: 125 м или менее

④ Относительная скорость автомобиля: все, кроме -10 ~ 250 м/ч.

(«-» означает обгон предыдущего транспортного средства)

Запрет управления системой

① Радар завален обломками: Состояние системы — сообщение о блокировке вылез

•	Если снег, грязь или наклейки мешают с датчиком на заднем бампере, его работоспособность обнаружение может быть снижено.

② Радарная установка повреждена внешним ударом: код ошибка отправлена

③ Сбой системы BSD и LCA: отправляется код ошибки

④ Перегрев радара: состояние системы — сообщение о перегреве вылез.

Предупреждение о перекрестном движении сзади (RCTA)

Элемент	Спецификация	Примечания
Скорость автомобиля	0~-10 км/ч	R-позиция
Время, оставшееся до столкновения	4~36 км/ч	+: закрытие
Операционная зона	0,5 - 20 м	Транспортное средство: 20 м Мотоцикл: 15 м

① Эта функция помогает водителю обнаружить другие транспортные средства, приближающиеся впереди или сзади, когда водитель задним ходом, чтобы выйти из припаркованного автомобиля вперед.

② Тревога срабатывает в течение 2 секунд в зависимости от задержки (ТТС) и человек исключается из тревоги (сигнализация не сделать нельзя.)

•	Время, оставшееся до столкновения (TTC): это означает подача сигнала тревоги в случае, если расчетное время до столкновение 2-3,5с исходя из расчета относительная скорость/относительное расстояние (при условии изменяться в зависимости от относительной скорости автомобиля приближается).

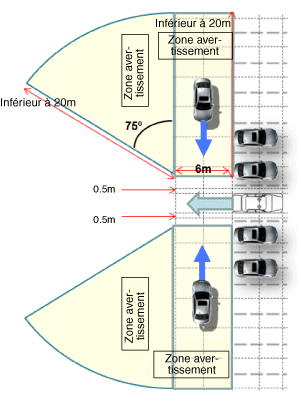

③ Область предупреждений выглядит следующим образом.
