Передний нижний рычаг

Компоненты и расположение компонентов

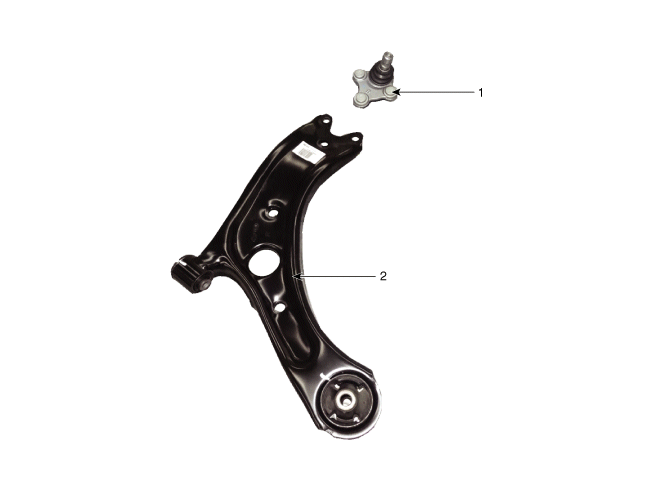

КОМПОНЕНТЫ

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,2 ~ 108 Н·м



2. 2
   Ослабьте болт и гайку после удаления штифта (А).

   Момент затяжки: 98,1 ~ 118 Н·м



3. 3
   Снимите нижний рычаг с соединения с помощью SST (09568-4R100).

   1. Вставьте болт кронштейна (А) в отверстие для болта.
   2. Установите опорный корпус (B) с передней оси.
   3. Затяните болт (С).





4. 4
   Снимите передний нижний рычаг (А) после ослабления болтов и гаек. Момент затяжки Передний: 117,7 ~ 137 Н·м Задние: 156,9~176 Н·м



5. 5
   Для установки выполните процедуру, обратную снятию.
6. 6
   Проверьте сход-развал колес. (См. Шины/Колеса – «Развал-схождение»)

ЗАМЕНА

Замена шаровой опоры рычага ниже

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,2 ~ 108 Н·м



2. 2
   Ослабьте болт и гайку после удаления штифта (А).

   Момент затяжки: 98,1 ~ 118 Н·м



3. 3
   Снимите нижний рычаг с соединения с помощью SST (09568-4R100).

   1. Вставьте болт кронштейна (А) в отверстие для болта.
   2. Установите опорный корпус (B) с передней оси.
   3. Затяните болт (С).





4. 4
   Снимите шаровой шарнир, предварительно ослабив гайку (А).
5. 5
   Установите новый шаровой шарнир и затяните гайку (А).

   Момент затяжки: 98,1 ~ 118 Н·м



Контроль

1. 1
   Убедитесь, что втулка не изношена и не повреждена.
2. 2
   Убедитесь, что передний стабилизатор поперечной устойчивости не деформирован.
3. 3
   Проверьте все болты и гайки.
