ESCL (электронная блокировка рулевой колонки)

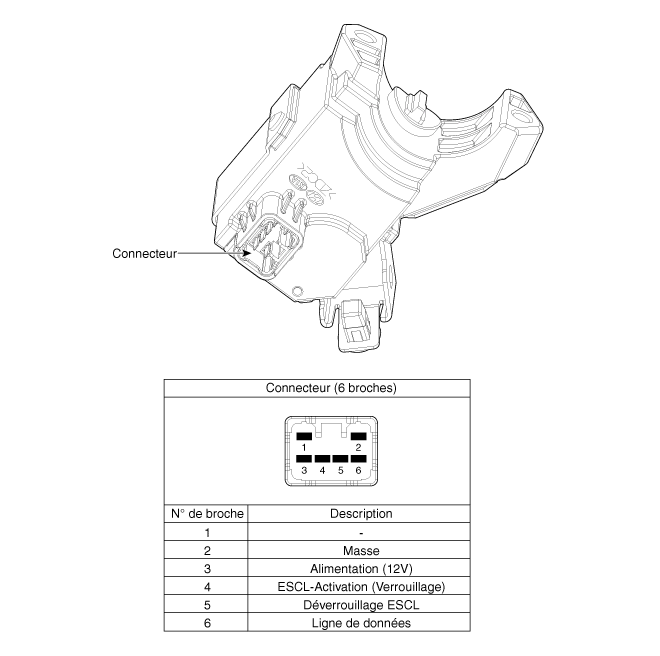

Компоненты и расположение компонентов

составление

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательную клемму аккумулятора.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Тело — «Нижняя приборная панель»)
3. 3
   Снимите верхнюю и нижнюю крышки рулевой колонки. (См. Кузов — «Крышка рулевой колонки»)
4. 4
   Отсоедините разъем замка рулевой колонки (А) электронный.



5. 5
   Снимите электронный замок рулевой колонки. (См. Группу систем рулевого управления — Колонка и вал направление)



СРЕДСТВО

1. 1
   Установите электронный замок рулевой колонки.

   Момент затяжки: 7,0~13,0 Н (0,7~1,3 кгс·м, 5,0~9,4 фунт-фут)

2. 2
   Установите рулевую колонку.
3. 3
   Установите нижнюю панель аварийной подушки.
