Hyundai Tucson Car Service Manual: ДАТЧИК ПЕРЕДНЕГО УДАРА (FIS)

Руководство по ремонту автомобилей Hyundai Tucson. / Задержание / SRSCM / С ДАТЧИКОМ ПЕРЕДНЕГО УДАРА (FIS)

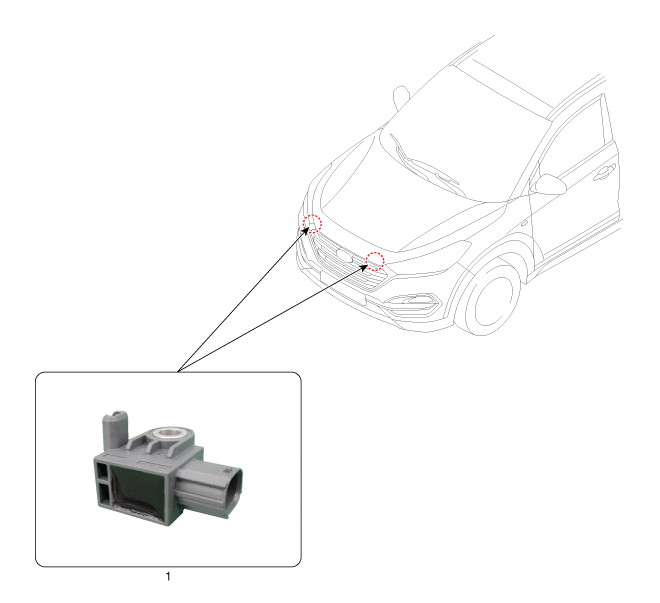

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Датчик лобового столкновения (ФИС)


Описание и работа

Описание
•
Датчик фронтального удара (FIS) установлен в верхней части боковой панели. во внешнем модуле (FEM). Это пассивные датчики. которые обнаруживают ускорение из-за столкновений в их место монтажа.
•
Основная роль датчиков лобового столкновения (FIS) заключается в том, чтобы сигнализировать столкновение путем отправки данных об ускорении в SRSCM.

Процедуры ремонта

ДЕПОЗИТ
•
Подушку безопасности следует снимать, соблюдая меры предосторожности/процедуры ранее описано.
•
Отсоедините разъем(ы) фронтальной подушки безопасности. перед отсоединением разъема датчика лобового столкновения.
•
Не включайте зажигание в положение ON и не подключайте не кабель аккумулятора во время замены датчика удара До.
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2.
Выверните болт крепления датчика лобового столкновения.

3.
Отсоедините разъем датчика лобового столкновения (А).

СРЕДСТВО
•
Не включайте зажигание в положение ON и не подключайте не кабель аккумулятора во время замены датчика удара До.
1.
Установите новый датчик фронтального удара.
2.
Подсоедините разъем датчика фронтального удара.
3.
Установите болт крепления датчика лобового столкновения.
Момент затяжки:
6,9 ~ 8,8 Н·м (0,7 ~ 0,9 кгс·м, 5,1 ~ 6,5 фунт-фут)
4.
Подсоедините отрицательный кабель аккумулятора.
5.
После установки датчика лобового столкновения проверьте, работает ли система. правильно :
•
Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
