Руководство по обслуживанию и ремонту Hyundai Tucson: ДАТЧИК БОКОВОГО УДАРА (SIS)

Руководство по ремонту автомобилей Hyundai Tucson. / Задержание / SRSCM / С ДАТЧИКОМ БОКОВОГО УДАРА (SIS)

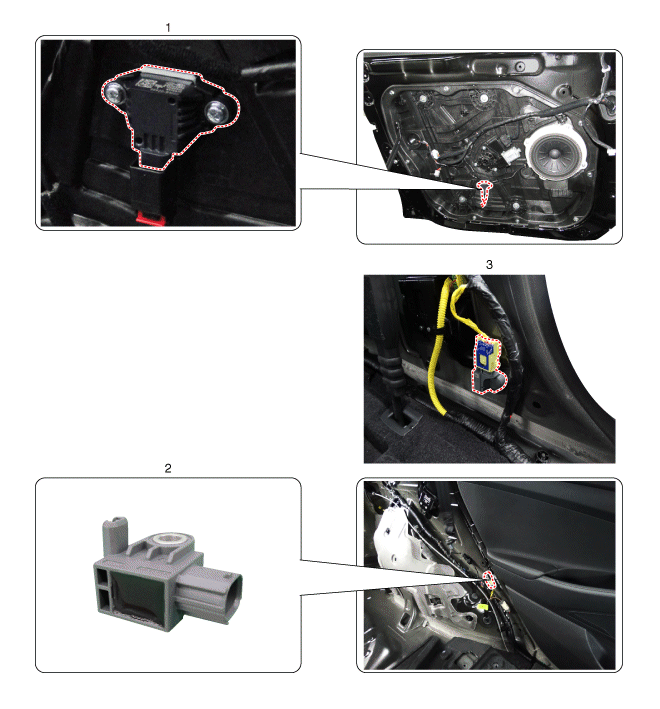

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Датчик бокового удара прямое давление (P-SIS)
2. Датчик бокового удара сзади (R-SIS)
3. Датчик бокового удара передняя гравитация (G-SIS)

Описание и работа

Описание
•
Датчики бокового удара (SIS), установленные на центральной части Модули левой и правой передних дверей и левая центральная стойка и справа, обнаруживать боковой удар в случае столкновения.
•
SRSCM использует сигналы от SIS в случае бокового столкновения для определения нужно ли и когда разворачивать боковую подушку безопасности.

Процедуры ремонта

ДЕПОЗИТ
Датчик бокового удара давления До
•
Подушку безопасности следует снимать, соблюдая меры предосторожности/процедуры ранее описано.
•
Отсоедините разъем(ы) боковой подушки безопасности. перед отсоединением разъема(ов) датчика бокового удара.
•
Не включайте зажигание в положение ON и не подключайте не кабель батареи во время замены датчика боковой удар.
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2.
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
3.
Отсоедините разъем датчика давления при боковом ударе.

4.
Ослабьте болт крепления датчика бокового удара и снимите крепления датчика бокового удара (А).

Передний датчик гравитационного бокового удара
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2.
Снимите защитную накладку двери.
(См. Группу кузовов — «Внутренняя отделка».)
3.
Снимите обивку центральной стойки.
(См. Группу кузовов — «Внутренняя отделка».)
4.
Отсоедините разъем датчика бокового удара (А).
5.
Ослабьте болт крепления датчика бокового удара и снимите крепление датчика бокового удара.

Задний датчик гравитационного бокового удара
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2.
Снимите обшивку со стороны багажника.
(См. Кузов — «Боковая отделка багажника»)
3.
Отсоедините разъем заднего датчика бокового гравитационного удара. (В).

4.
Отверните гайку крепления датчика бокового удара и снимите датчик бокового удара.

СРЕДСТВО
Датчик бокового удара давления
1.
Установите новый датчик бокового удара давления с помощью винтов (А) затем подключите разъем.
Момент затяжки:
2,9 ~ 4,0 Н·м (0,3 ~ 0,4 кгс·м, 2,2 ~ 2,9 фунт-фут)

2.
Установить обшивку передней двери.
(См. Кузов — «Облицовка передней двери»)
3.
Подсоедините отрицательный кабель аккумулятора.
4.
После установки датчика бокового удара давления подтвердите правильное функционирование системы:
•
Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
•
Вы должны соблюдать указанные моменты затяжки указанным инструментом, потому что датчики бокового удара (P-SIS) может сломаться или гайка лопнет. может повернулся.
•
Если КОНТРОЛЬНАЯ ГАЙКА повернута, могут возникнуть проблемы. для срока службы P-SIS или более низкой производительности датчика удара.
•
Дверной модуль не следует переделывать, потому что SRSCM оценивает удар по давлению, ощущаемому в дверь мод.
Передний датчик гравитационного бокового удара
•
Не включайте зажигание в положение ON и не подключайте не кабель батареи во время замены датчика боковой удар.
1.
Установите новый датчик бокового удара, используя болт и затем подсоедините разъем датчика бокового удара.
Момент затяжки:
6,9 ~ 8,8 Н·м (0,7 ~ 0,9 кгс·м, 5,1 ~ 6,5 фунт-фут)

2.
Установить обивку центральной стойки.
(См. Группу кузовов — «Внутренняя отделка».)
3.
Установить защитную накладку двери.
(См. Группу кузовов — «Внутренняя отделка».)
4.
Подсоедините отрицательный кабель аккумулятора.
5.
После установки датчика бокового удара убедитесь, что система работает. правильно :
•
Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
Задний датчик гравитационного бокового удара
•
Не включайте зажигание в положение ON и не подключайте не кабель батареи во время замены датчика боковой удар.
1.
Установите новый датчик бокового удара, используя болт и затем подсоедините разъем датчика бокового удара.
Момент затяжки:
6,9 ~ 8,8 Н·м (0,7 ~ 0,9 кгс·м, 5,1 ~ 6,5 фунт-фут)

2.
Установите обшивку сбоку багажного отделения.
(См. Кузов — «Боковая отделка багажника»)
3.
Подсоедините отрицательный кабель аккумулятора.
4.
После установки датчика бокового удара убедитесь, что система работает. правильно :
•
Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
