Руководство по обслуживанию и ремонту Hyundai Tucson: Облицовка центральной стойки

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Внутренняя отделка / Отделка центральной стойки

Компоненты и расположение компонентов

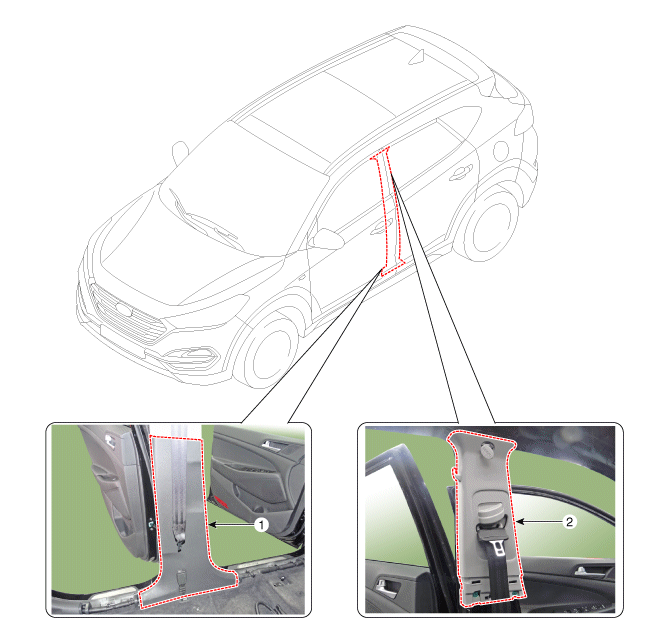

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Нижний орнамент центральный пост
2. Верхний орнамент центральная колонна

Процедуры ремонта

ЗАМЕНА
[Нижняя отделка центральной стойки]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Аккуратно снимите боковую резиновую прокладку с корпуса. передняя дверь.
2.
Аккуратно снимите боковую резиновую прокладку с корпуса. задняя дверь.
3.
Снимите защитную накладку передней двери.
(См. Отделка салона — «Обшивка дверей»)
4.
Снимите защитную накладку с задней двери.
(См. Отделка салона — «Обшивка дверей»)
5.

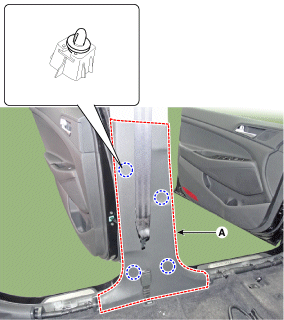

С помощью отвертки или съемника снимите накладку нижней части центральной стойки (A).

6.
Для установки выполните процедуру, обратную снятию.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
[Верхняя отделка центральной стойки]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Отделка центральной стойки»)
2.
Снимите разъем крепления ремня безопасности.
(См. Ограничитель - «Устройство аварийного крепления (EFD)»).
3.

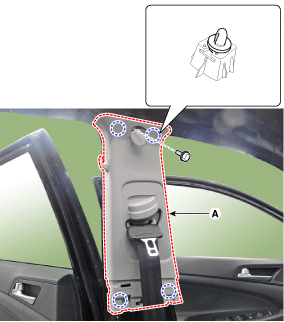

Ослабив крепежный болт, снимите верхнюю обшивку центральной стойки (А).

4.
Для установки выполните процедуру, обратную снятию.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
