Руководство по обслуживанию и ремонту Hyundai Tucson: обивка крыши

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Флаг / Отделка крыши

Компоненты и расположение компонентов

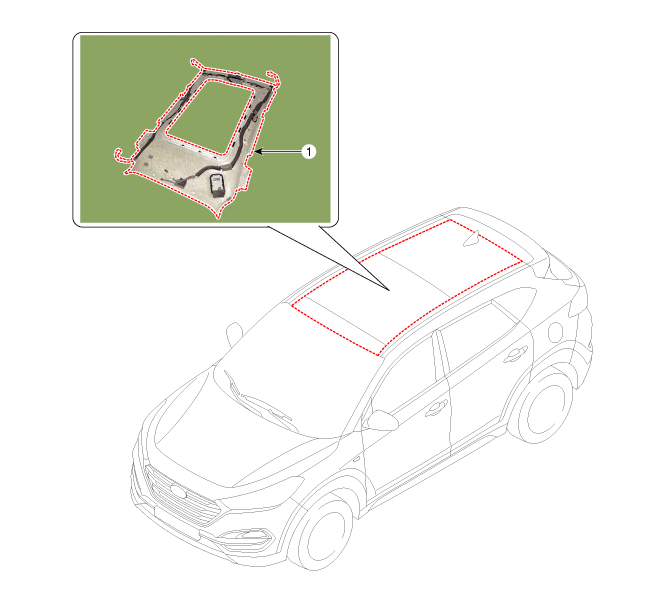

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Хедлайнер


Процедуры ремонта

ЗАМЕНА
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите дверной уплотнитель.
2.
Снимите облицовку передней стойки.
(См. Отделка салона — «Облицовка передней стойки»)
3.
Снимите нижнюю облицовку центральной стойки.
(См. Внутренняя отделка — «Отделка центральной стойки»)
4.
Снимите верхнюю отделку центральной стойки.
(См. Внутренняя отделка — «Отделка центральной стойки»)
5.
Снимите обшивку со стороны багажника.
(См. Отделка салона — «Боковая отделка багажника»)
6.
Снимите облицовку задней стойки.
(См. Отделка салона — «Облицовка задней стойки»)
7.
Снимите солнцезащитный козырек и фиксатор.
(См. Отделка крыши — «Солнцезащитный козырек»)
8.
Снимите ручку захвата.
(См. Отделка крыши - «Ручка помощи»)
9.
Снимите лампу с потолочной консоли.
(См. Электрическая система кузова — «Лампа на потолочной консоли»)
10.
Снимите салонный фонарь.
(См. Электрическая система кузова — «Потолочное освещение»)
11.
Снимите фонарь багажника.
(См. Электрическая система кузова — «Лампа багажника»)
12.
Откиньте спинку переднего сиденья как можно дальше.
13.
Сложите заднее сиденье, вдвинув его до упора. вперед, насколько это возможно.
14.

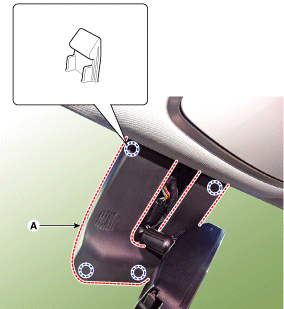

Снимите крышку зеркала ECM (А).

15.
Снимите крышку датчика дождя (А).

16.
Отсоедините разъем LDWS (A) и разъем датчика дождя. (Б).
17.
Отсоедините разъем зеркала ECM (C) и автоматическое устранение запотевания (D).

18.
Отсоедините главный разъем обивки крыши (А) и фиксаторы в передней стойке.
[Водитель]

[Пассажир]

19.
Отсоедините разъем проводки крыши (А).

20.
Аккуратно снимите уплотнитель двери багажника.
21.
Отсоедините разъем антенны на крыше (А).

22.
Снимите обшивку потолка (А) с автомобиля через заднюю дверь.
•
Будьте осторожны, чтобы не повредить обшивку потолка при депозита.

23.
Снимите плафон освещения.
(См. раздел «Электрооборудование кузова» — «Подсветка»)
24.
Снимите жгут проводов обивки крыши (А) с обивки. крыша (В).
•
Будьте осторожны, чтобы не повредить жгут проводов обивку крыши (A) при снятии.

1)
При установке жгута проводов обивка крыши (A) на обивке крыши (B), нанесите слой расплавленного клея с помощью клеевого пистолета горячего расплава.
2)
Поместите звукопоглощающую прокладку (C) на обивку потолка. (В) чтобы избежать шума.
25.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените все поврежденные клипсы.
