ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ (BTP)

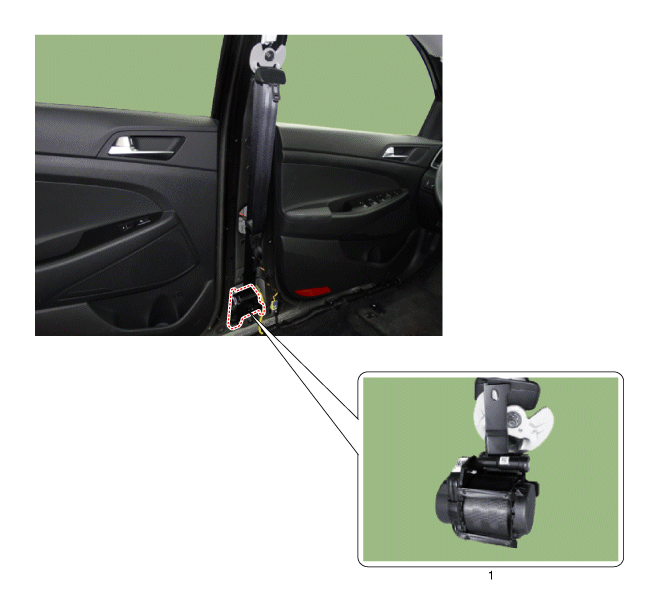

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Натяжитель ремня передняя безопасность

Описание и работа

Описание

Преднатяжители ремней безопасности (BPT) крепятся внутри центральная стойка (левая и правая). При столкновении автомобиля с некоторую степень лобового удара, преднатяжитель ремня безопасности позволяет снизить тяжесть травм пассажиров передних сидений, потянув за на лямке ремня безопасности, что предотвращает их выбрасывание вперед и удариться о рулевое колесо или приборную панель во время столкновения. (Преднатяжитель ремня безопасности может сработать во время столкновения. боковой удар, если в автомобиле есть боковая подушка безопасности или шторка безопасности.)

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2. 2
   Снимите защитную накладку двери. (См. Группу кузовов — «Внутренняя отделка».)
3. 3
   Снимите обивку центральной стойки. (См. Группу кузовов — «Внутренняя отделка».)
4. 4
   Снимите аварийное зажимное устройство. (См. Ограничитель - «Устройство аварийного крепления (EFD)»).
5. 5
   Снимите верхний анкерный болт.



6. 6
   Ослабьте болты крепления преднатяжителя ремня безопасности (А) и снимите преднатяжитель ремня безопасности.



7. 7
   Отсоедините разъем преднатяжителя ремня безопасности (А).



СРЕДСТВО

1. 1
   Выньте ключ из замка зажигания автомобиля.
2. 2
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут.
3. 3
   Подсоедините разъем преднатяжителя ремня безопасности (А).



4. 4
   Установите натяжитель ремня с помощью болта (В).

   Момент затяжки: 39,2 ~ 54 Н·м



5. 5
   Установить обивку центральной стойки. (См. Группу кузовов — «Внутренняя отделка».)
6. 6
   Установить защитную накладку двери. (См. Группу кузовов — «Внутренняя отделка».)
7. 7
   Вставьте ремень безопасности в анкерный натяжитель.
8. 8
   Подсоедините отрицательный кабель аккумулятора.
9. 9
   После установки преднатяжителя ремня безопасности подтвердить правильную работу системы:

   • Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
