Устройство аварийного крепления (EFD)

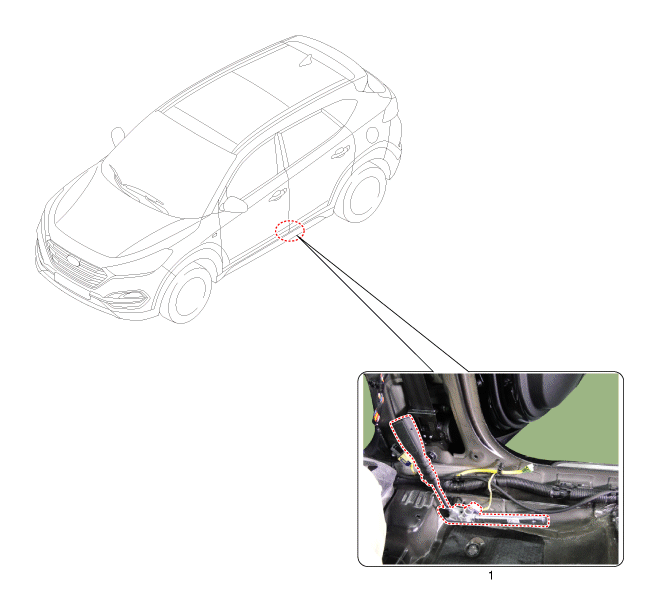

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Система EFD (устройство аварийный ремонт)

Описание и работа

Описание

Устройство аварийного крепления (EFD) работает совместно с преднатяжителем ремень безопасности, когда раскрытие оправдано после столкновения. Это вспомогательное оборудование, которое не позволяет водителю и пассажирам освободить, потянув ремень безопасности в сторону острия крепление после столкновения. Он расположен недалеко от точки привязки на сиденья водителя и пассажира и поддерживается двумя тросами.

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательный кабель аккумулятора и подождите не менее 3 минут. перед началом работы.
2. 2
   Снимите переднее сиденье. (См. Кузов — «Переднее сиденье»)
3. 3
   Снимите заднее сиденье. (См. группу кузова - заднее сиденье)
4. 4
   Снимите передний анкерный ремень безопасности (А).

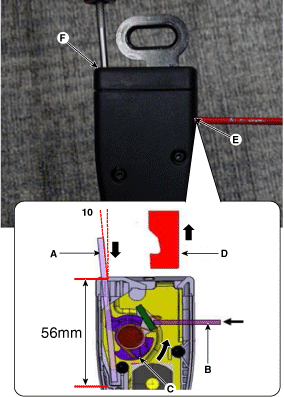

   Инструменты для использования Инструмент А: отвертка с шестигранным ключом или сверло диаметром 3 мм и длиной 56 мм и более. Инструмент B: Отвертка или дрель диаметром 3 мм.



   1. Вставьте инструмент (A) вертикально в отверстие (F). Затем, наклоните более чем на 10°, как показано на рисунке.
   2. Вставьте и нажмите инструмент (B) вертикально в отверстие (Э). Затем анкерный разъем ремня безопасности (Д) отключен.



5. 5
   Снимите защитную накладку двери. (См. Группу кузовов — «Внутренняя отделка».)
6. 6
   Снимите обивку центральной стойки. (См. Группу кузовов — «Внутренняя отделка».)
7. 7
   Уберите весь ковер с пола. (См. Кузов - "Коврики")
8. 8
   Отсоедините анкерный натяжитель (А).
9. 9
   Ослабьте фиксирующий болт и снимите предварительное натяжение анкера.



СРЕДСТВО

1. 1
   Отсоедините отрицательную клемму аккумулятора, затем подождите не менее 3 минуты.
2. 2
   Установите систему EFD с помощью монтажного болта.

   Момент затяжки: 39,2 ~ 54 Н·м



3. 3
   Подсоедините разъем устройства аварийной фиксации (A).



4. 4
   Подсоедините отрицательный кабель аккумулятора.
5. 5
   После установки системы EFD убедитесь в правильной работе система : Включите зажигание, должна загореться контрольная лампа SRS. около шести секунд, затем выключите.
