Руководство по обслуживанию и ремонту Hyundai Tucson: Преднатяжитель переднего ремня безопасности

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ / Преднатяжитель переднего ремня безопасности

Компоненты и расположение компонентов

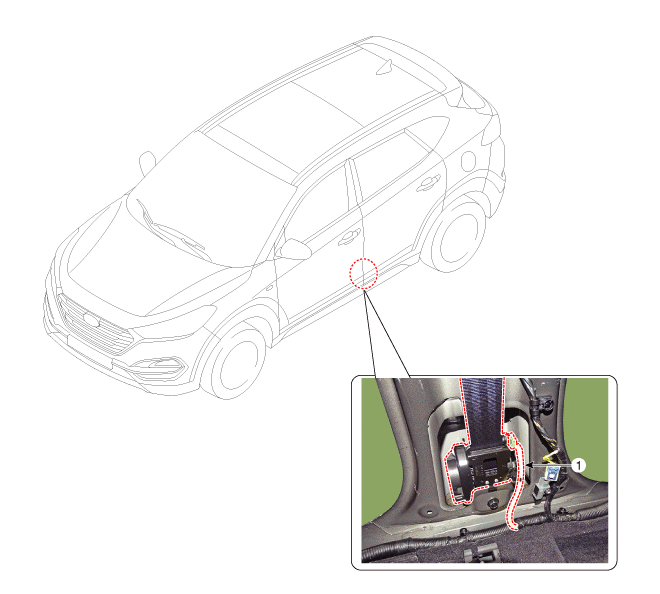

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Натяжитель ремня безопасности До


Процедуры ремонта

ЗАМЕНА
•
При установке ремня безопасности будьте осторожны чтобы не повредить натяжитель.
1.
Снимите верхнюю облицовку центральной стойки. (см. стр. BD-60).
(См. Отделка салона — «Отделка центральной стойки»)
2.
После откручивания болта крепления верхнего анкера от ремень безопасности переднего сиденья, снимите верхнее крепление ремня безопасности переднего сиденья (В).
Момент затяжки:
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,8 ~ 39,8 фунт-фут)

3.
Отсоедините разъем (А) после ослабления фиксирующего болта. и снял натяжитель переднего ремня безопасности (В).
Момент затяжки:
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,8 ~ 39,8 фунт-фут)

4.
Для установки выполните процедуру, обратную снятию.
•
После установки натяжителя ремня безопасности перед этим убедитесь, что предупреждающий индикатор подушка безопасности срабатывает, затем отключается примерно на 6 секунд при включении.
•
Проверьте правильность подключения разъема.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
※ Демонтаж анкерного ремня безопасности
•
При замене анкерного натяжителя убедитесь, что использовать соответствующие инструменты для удаления разъема крепление ремня безопасности (А).
Инструменты для использования
Инструмент A: отвертка с шестигранным ключом или дрель диаметром 3 мм и длиной 56 мм и более.
Инструмент B: Отвертка или дрель диаметром 3мм.

(1)
Вставьте инструмент (A) вертикально в отверстие (F). Затем, наклоните более чем на 10°, как показано на рисунке.
•
При наклоне 10° инструмент (А) толкает и вращает внутреннюю часть (C).
(2)
Вставьте и нажмите инструмент (B) вертикально в отверстие (Э). Затем анкерный разъем ремня безопасности (Д) отключен.
