Руководство по обслуживанию и ремонту Hyundai Tucson: обивка спинки заднего сиденья

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / ЗАДНЕЕ СИДЕНЬЕ / Обивка спинки заднего сиденья

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

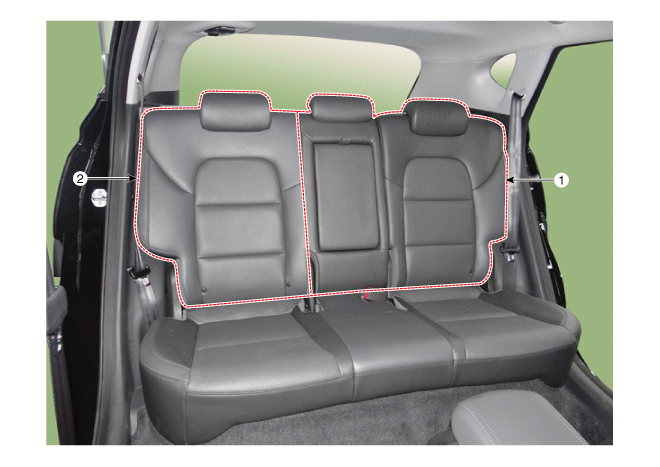

1. Обивка спинки сиденья задний [л]
2. Обивка спинки сиденья задний [Д]

Процедуры ремонта

ЗАМЕНА
(ЛЕВЫЙ)
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье [G].
(См. Заднее сиденье — «Заднее сиденье»)
2.
Нажмите на стопорный штифт (В) и снимите подголовник заднего сиденья. (В).

3.
Ослабив фиксирующий винт, снимите рычаг наклона заднего сиденья (А).

4.
После ослабления крепежного винта снимите внешнюю крышку. чехол заднего сиденья (А).

5.
Ослабив фиксирующий винт, снимите внутреннюю крышку. чехол заднего сиденья (А).

6.
Снимите эластичную ленту (А) с каркаса подушки.

7.
Извлеките протектор (А) из рамы спинки переднего сиденья.

8.
Используя отвертку или съемник, снимите крышку с анкера. для детей (А).

9.
Используя отвертку или инструмент для снятия, снимите крышку спинки сиденья. заднее сиденье (А).

10.
Отсоедините разъем обогревателя заднего сиденья (А).

11.
Извлеките направляющие подголовника заднего сиденья (А), одновременно зажимая обеих сторон нижней части направляющих и снимите их.

12.
После удаления липучки (A) и скоб (B) внутри с чехла подушки заднего сиденья снимите чехол подушка сиденья (С).

13.
Для установки выполните процедуру, обратную снятию.
•
Убедитесь, что разъемы вставлены полностью
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
•

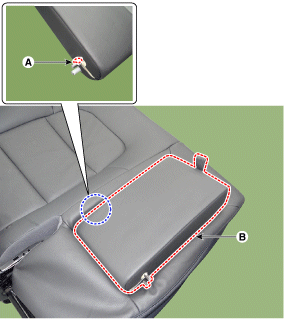

Во избежание изгиба убедитесь, что крышка (B) равномерно растягивается перед затыканием зажимы (А).
•
Замените клипсы новыми с помощью инструмента специальный (С) (09880-4F000).

(Верно)
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье второго ряда в сборе [D].
(См. Заднее сиденье — «Заднее сиденье»)
2.
Нажмите на стопорный штифт (В) и снимите подголовник заднего сиденья. (В).

3.
Ослабив фиксирующий винт, снимите рычаг наклона заднего сиденья (А).

4.
После ослабления крепежного винта снимите внешнюю крышку. чехол заднего сиденья (А).

5.
Используя отвертку или съемник, снимите крышку с анкера. для детей (А).

6.
Используя отвертку или съемник, снимите крышку с подвеска заднего сиденья (А).

7.
Снимите эластичную ленту (А) с каркаса подушки.

8.
Извлеките протектор (А) из рамы спинки переднего сиденья.

9.
Используя отвертку или инструмент для снятия, снимите крышку спинки сиденья. заднее сиденье (А).

10.
Отсоедините разъем обогревателя заднего сиденья (А).

11.
Используя отвертку или съемник, снимите прокладку подлокотника. (В).
12.
С помощью отвертки или съемника снимите подлокотник со спинки. сзади (В).

13.
Снимите пластину подлокотника заднего сиденья (А).

14.
Извлеките направляющие подголовника заднего сиденья (А), одновременно зажимая обеих сторон нижней части направляющих и снимите их.

15.
После удаления липучки (A) и скоб (B) внутри с чехла подушки заднего сиденья снимите чехол подушка сиденья (С).

16.
Для установки выполните процедуру, обратную снятию.
•
Убедитесь, что разъемы вставлены полностью.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
•
Во избежание изгиба убедитесь, что крышка (B) равномерно растягивается перед затыканием зажимы (А).
•
Замените клипсы новыми с помощью инструмента специальный (С) (09880-4F000).
