Руководство по обслуживанию автомобиля Hyundai Tucson: Аудиосистема

Руководство по ремонту автомобилей Hyundai Tucson. / электрическая система кузова / Аудио / Аудиосистема

Компоненты и расположение компонентов

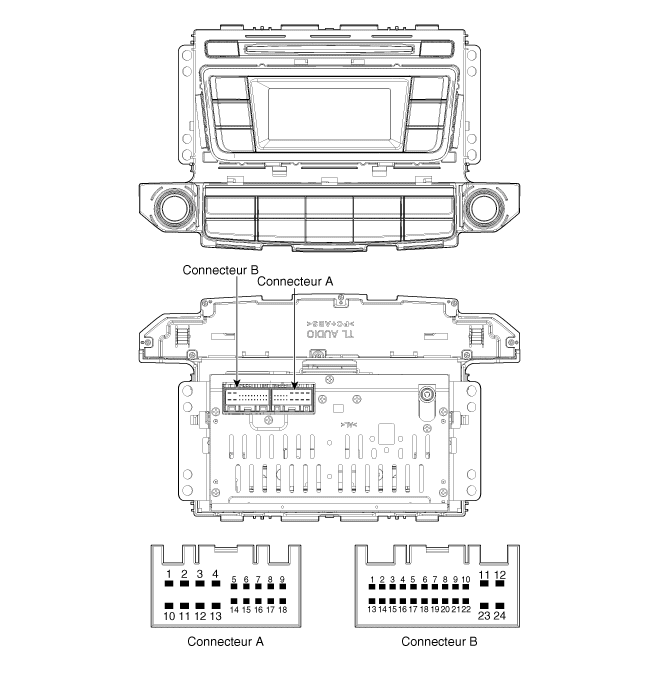

КОМПОНЕНТЫ

[РАДИО/CD/MP3]

ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ

Нет.	РАЗЪЕМ А	РАЗЪЕМ Б
1	Левый задний динамик (-)	-
2	Левый передний динамик (-)	-
3	Передний правый динамик (+)	-
4	Правый задний динамик (-)	пульт дистанционного управления на руль
5	-	-
6	-	USB D (-)
7	-	USB-ВДД
8	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)	Правый вход AUX
9	РЕЛАКСАЦИЯ	ДЛЯ МАССЫ
10	Левый задний динамик (-)	Микрофон (-) (Bluetooth)
11	Левый передний динамик (-)	ЗВУК
12	Передний правый динамик (+)	Б.
13	Правый задний динамик (-)	-
14	-	-
15	-	-
16	-	скорость автомобиля
17	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)	ЗАЗЕМЛЕНИЕ пульта дистанционного управления на руле
18	ПУЛЬТ/АНТЕННА	USB D (-)
19		ЗАЗЕМЛЕНИЕ USB
20		AUX_обнаружение
21		Левый вход AUX
22		Микрофон (-) (Bluetooth)
23		-
24		МАССА

Процедуры ремонта

ДЕПОЗИТ

–	При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.

–	Вставьте все диски перед снятием головного аудиоустройства, чтобы не повредить загрузочный механизм проигрывателя компакт-дисков.

–	При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.

–	Обязательно храните амортизирующий материал и обращайтесь с ним правильно. безопасность при установке/демонтаже благодаря смазке и масло может испачкать обивку.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку центрального воздуховода. (См. Кузов — «Нижняя приборная панель»)

3.	Снимите аудиоблок (А) после ослабления винтов.

Снимите головное аудиоустройство после отсоединения разъемов и кабель (А).

•	Если диск не выталкивается, не извлекайте его из сила.

СРЕДСТВО

1.	Подсоедините разъемы аудиоблока и кабель.

2.	Установите аудиоблок.

3.	Установите крышку центрального вентиляционного отверстия.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что кабели и разъемы подключены правильно.

•	Убедитесь, что аудиосистема работает правильно.
