Hyundai Tucson: Схема системы управления 4WD / ЭБУ 4WD

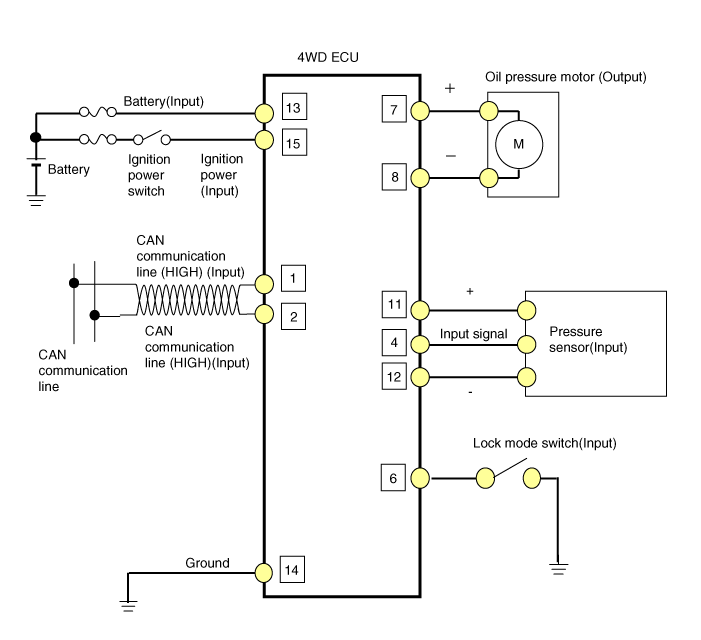

| Принципиальная электрическая схема |
| Разъем ЭБУ 4WD |
|
Приколоть
|
Функция
|
|
1
|
Линия связи CAN (низкий уровень)
|
|
2
|
Линия связи CAN (высокий уровень)
|
|
3
|
-
|
|
4
|
Сигнал датчика давления(+)
|
|
5
|
-
|
|
6
|
Переключатель режима блокировки
|
|
7
|
Двигатель давления масла B
|
|
8
|
Двигатель давления масла А
|
|
9
|
-
|
|
10
|
-
|
|
11
|
Датчик давления (вход)
|
|
12
|
Входной сигнал датчика(-)
|
|
13
|
Заряд батареи
|
|
14
|
Земля
|
|
15
|
IG мощность
|
|
16
|
-
|
|
17
|
-
|
|
18
|
-
|
| Схема ЭБУ полного привода |
Блок-схема ЭБУ 4WD
Схема потока мощности
Диаграмма ввода и вывода ЭБУ 4WD
...
Процедуры ремонта ЭБУ 4WD
Замена
1.
Перед заменой ЭБУ полного привода проверьте обучение сцепления ЭБУ полного привода с помощью инструмента GDS.
(См. Система управления полным приводом — «Регулировка»)
2.
Отсоедините отрицательный провод аккумулятора от...
