Электрическая система кузова
Компоненты аудиоустройства и расположение компонентов
Место в руководстве: Электрическая система кузова
~2мин чтения
Компоненты

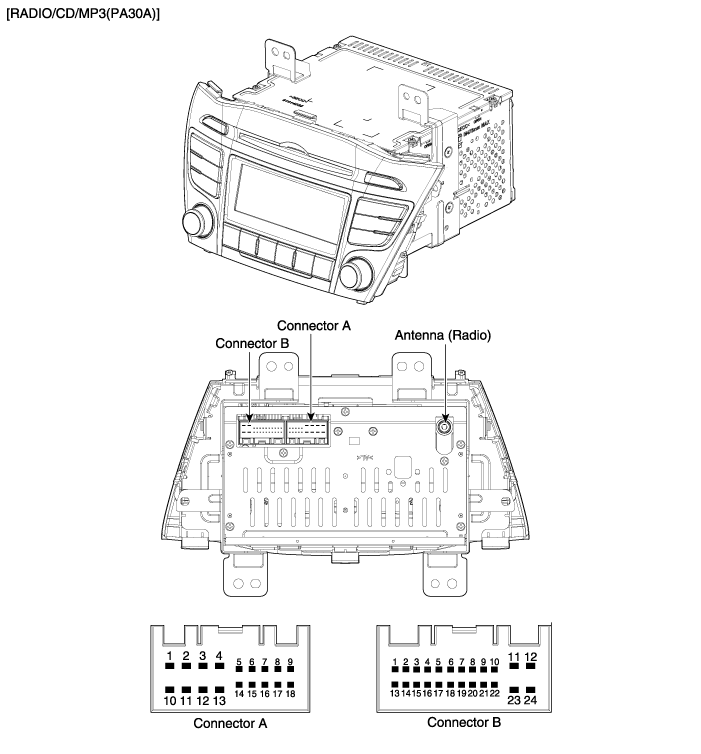

| Нет. | Соединитель А | Соединитель Б |
| 1 | Задний левый динамик (+) | CAN Высокий |
| 2 | Передний левый динамик (+) | - |
| 3 | Передний правый динамик (+) | - |
| 4 | Задний правый динамик (+) | Пульт дистанционного управления на руль |
| 5 | - | - |
| 6 | - | USB Д (+) |
| 7 | Зажигание | USB/iPod VDD |
| 8 | Освещение (+) | ДОПОЛНИТЕЛЬНЫЙ ВХОД |
| 9 | фиксатор | ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ |
| 10 | Задний левый динамик (-) | Микрофон (+) B/T |
| 11 | Передний левый динамик (-) | АКК |
| 12 | Передний правый динамик (-) | В+ |
| 13 | Задний правый динамик (-) | CAN Низкий |
| 14 | - | - |
| 15 | - | - |
| 16 | - | Скорость |
| 17 | Освещение (-) | Удаленное заземление |
| 18 | Выносная антенна | USB D (-) |
| 19 | Икс | USB/iPod GND |
| 20 | ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ | |
| 21 | ДОПОЛНИТЕЛЬНЫЙ ЛИН. | |
| 22 | Микрофон (-) Ч/Т | |
| 23 | - | |
| 24 | Заземление питания |

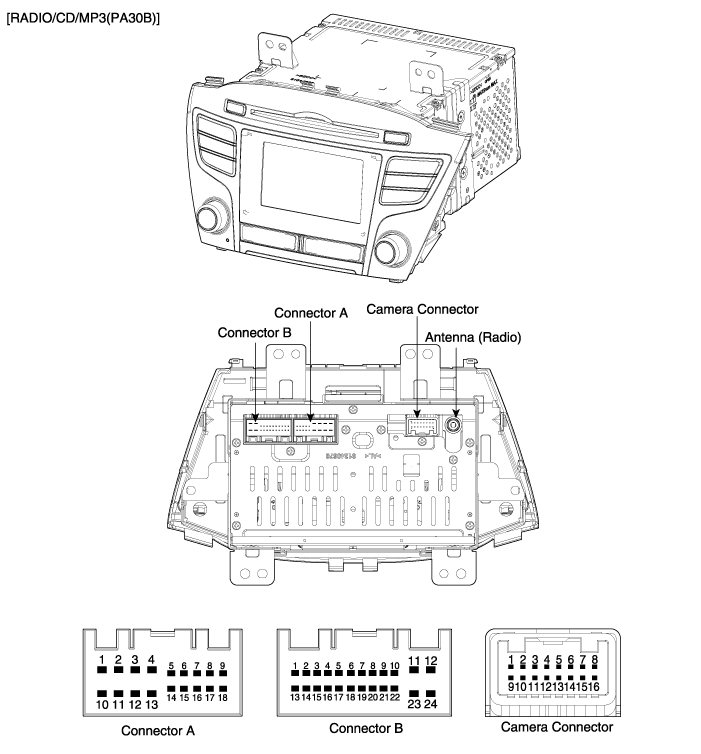

| Нет. | Соединитель А | Соединитель Б | Соединитель С |
| 1 | Задний левый динамик (+) | - | - |
| 2 | Передний левый динамик (+) | - | - |
| 3 | Передний правый динамик (+) | - | Земля камеры |
| 4 | Задний правый динамик (+) | Пульт дистанционного управления на руль | Видео вход камеры |
| 5 | - | - | - |
| 6 | - | USB Д (+) | - |
| 7 | Зажигание | USB/iPod VDD | - |
| 8 | Освещение (+) | ДОПОЛНИТЕЛЬНЫЙ ВХОД | - |
| 9 | фиксатор | ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ | - |
| 10 | Задний левый динамик (-) | Микрофон (+) B/T | Аккумулятор камеры (+) |
| 11 | Передний левый динамик (-) | АКК | Парковка |
| 12 | Передний правый динамик (-) | В+ | Р-детектор |
| 13 | Задний правый динамик (-) | - | - |
| 14 | - | - | - |
| 15 | - | Автосвет | - |
| 16 | - | Скорость | - |
| 17 | Освещение (-) | Удаленное заземление | Икс |
| 18 | Выносная антенна | USB D (-) | |
| 19 | Икс | USB/iPod GND | |
| 20 | ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ | ||
| 21 | ДОПОЛНИТЕЛЬНЫЙ ЛИН. | ||
| 22 | Микрофон (-) Ч/Т | ||
| 23 | - | ||
| 24 | Заземление питания |
