Hyundai Tucson: Замена лампы заднего комбинированного фонаря / Внутренний свет
Задний фонарь и фонарь заднего хода
1. Откройте заднюю дверь.

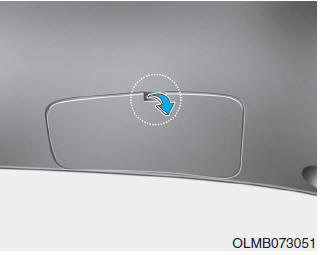

2. Снимите сервисную крышку с помощью плоской отвертки.

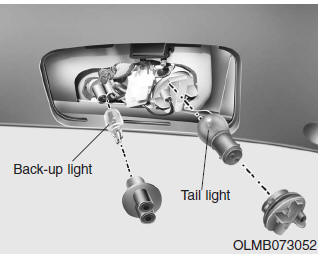

3. Снимите гнездо с узла, повернув гнездо против часовой стрелки. пока выступы на гнезде не совместятся с пазами на сборке.
4. Задний фонарь: извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки, пока выступы на лампе не совместятся с прорезями в патроне. Вытащите лампочку из патрона.
Фонарь заднего хода: извлеките лампочку из патрона, вытащив ее.
5. Вставьте новую лампочку в патрон.
6. Установите розетку в сборку, совместив выступы на розетке с пазы на сборке и повернув гнездо по часовой стрелке.
7. Установите фару в сборе на кузов автомобиля.
Внешний свет
Указатель поворота и стоп-сигнал/задний фонарь
1. Откройте заднюю дверь.
2. Ослабьте крепежные винты узла лампы с помощью крестовой отвертки.
3. Снимите задний комбинированный фонарь в сборе с кузова или ...
Высоко установленный стоп-сигнал
1. Откройте заднюю дверь.
2. Аккуратно снимите центральную крышку обивки задней двери багажника.
3. Отсоедините электрический разъем.
4. Ослабьте стопорные гайки и снимите спойлер.
5. Убираем привет...
