Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Механическая система двигателя / Система смазки / Компоненты масляного насоса и их расположение

Компоненты

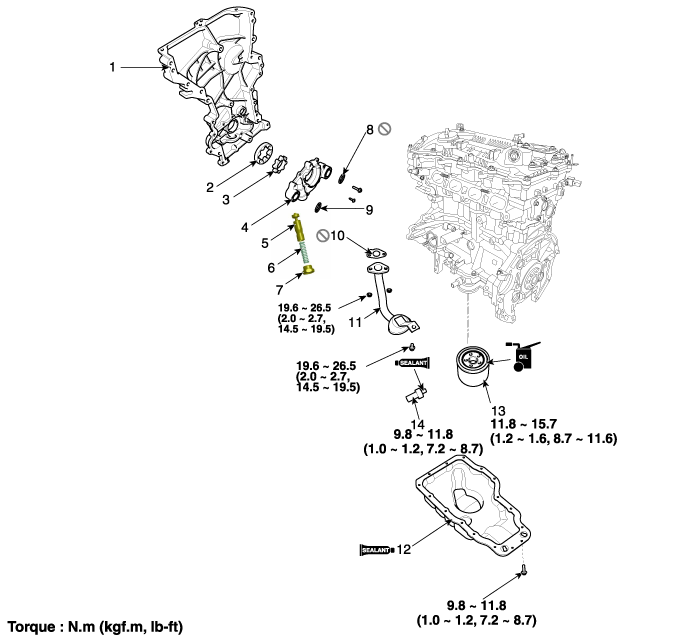

[Без датчика уровня масла]

1. Крышка цепи ГРМ
2. Внешний ротор
3. Внутренний ротор
4. Крышка масляного насоса
5. Разгрузочный плунжер
6. Разгрузочная пружина
7. Разгрузочная заглушка

8. Уплотнительное кольцо (сторона всасывания)
9. Уплотнительное кольцо (сторона нагнетания)
10. Прокладка масляного экрана
11. Масляный экран
12. Масляный поддон
13. Масляный фильтр
14. OPS (датчик давления масла)

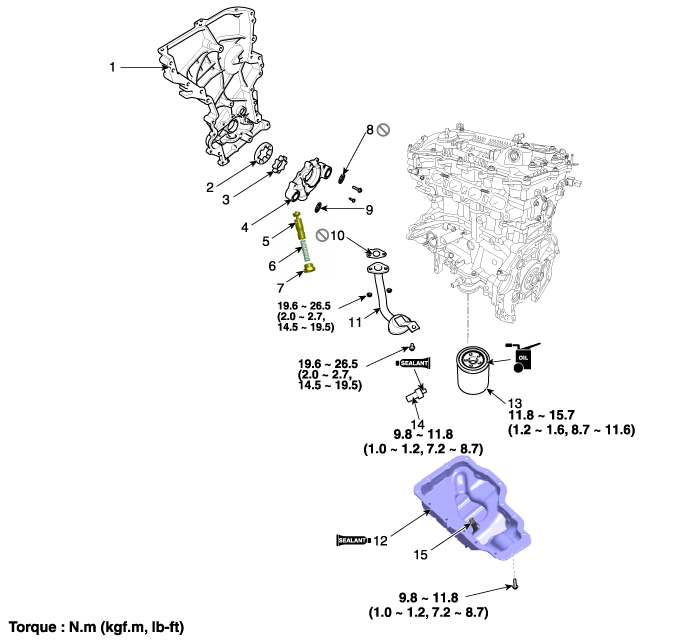

[С датчиком уровня масла]

Схема потока моторного масла

Схемы моторного масла...

Процедуры ремонта масляного насоса

Снятие и установка 1. Снимите крышку цепи привода ГРМ. (Обратитесь к системе синхронизации в этой группе) 2. Снимите крышку масляного насоса (А). Момент затяжки Винты: 5,9 ~ 8,8 Н·м (0,6 ~ 0,9 к...
