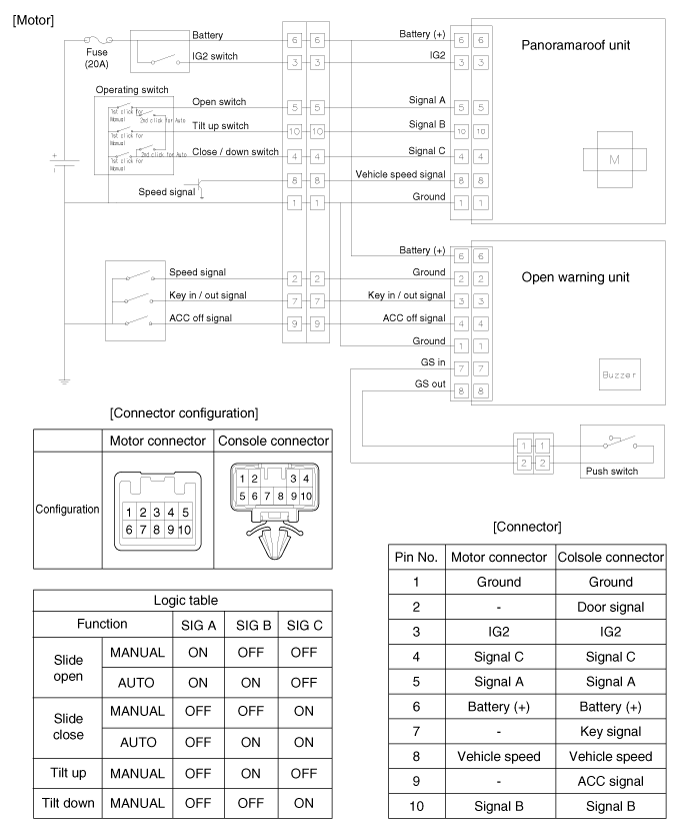

Hyundai Tucson: панорамная крыша / принципиальные схемы

Компоненты и расположение компонентов

Расположение компонента 1. Панорамная крыша2. Переключатель панорамной крыши3. Мотор и контроллер панорамной крыши Компоненты 1. Сборка каркаса панорамной крыши2. Ударная поперечина панорамной крыши в сборе3. Панорама ...

Процедуры ремонта выключателя панорамной крыши

осмотр 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите блок лампы на потолочной консоли. (См. группу БД - "Отделка крыши") 3. Проверьте целостность цепи между клеммой...
